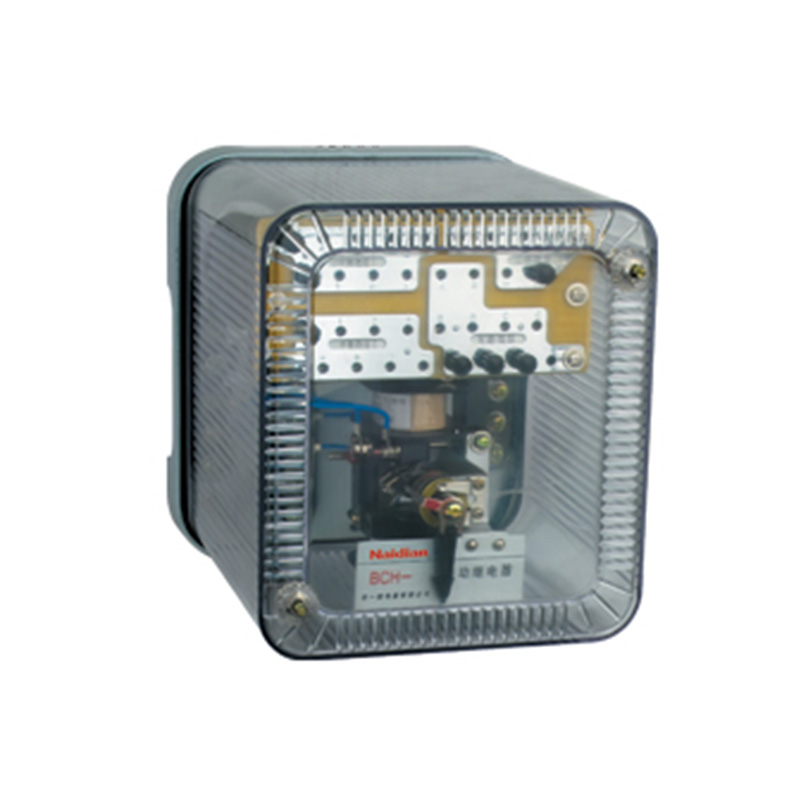

BCH-2差动继电器
BCH-2差动继电器

BCH-2差动继电器

额定电流:5A(50Hz)
动作安匝:60±4
整定范围:
两绕组式发电机1.55~12A
三绕组变压器3~12A
可靠系数:5倍时≤1.35A2倍时≤1.2A
功率消耗:≤16VA
触点形式:一动合
安装方式:采用HK-7壳体

用途

该差动继电器,作为两绕组及三绕组电力变压器,以及交流发电机的单相差动保护。
继电器可以预防由非故障状态(穿越短路电流或变压器空载合闸时)的不稳定的过渡电流而使保护非选择性地动作。

结构概述

该继电器由执行元件电磁式电流继电器DL-11及中间快速饱和变流器组成。
继电器具有短路绕组,它构成差动继电器的一些主要技术性能,如直流偏磁特性,消除不平衡电流效应的自耦变流 器性能等。
快速饱和变流器的所有绕组都是制成带有抽头的,这样就可以对继电器的参数进行阶梯性调整。
当用BCH-2型继电器来保护电力变压器时,平衡绕组的圈数根据这样的条件来选择,即当发生穿越短路时,所有绕组 的匝数应相等。
当用继电器保护两绕组变压器时,动作电流可以在更细致的范围内进行调整,因为这时可以利用两个平衡绕组。
变流器和执行元件放在一个外壳内,为了便于对执行元件校验调整和试验变流器特性时的需要,执行元件的线圈与变 流器的二次绕组,平衡绕组与工作绕组是通过连接板想到连接的,因而可以在调整试验时接通或断开相应的电路。

技术数据

1.额定电流5A,额定频率50Hz。
2.继电器的起始动作安匝为60+4.

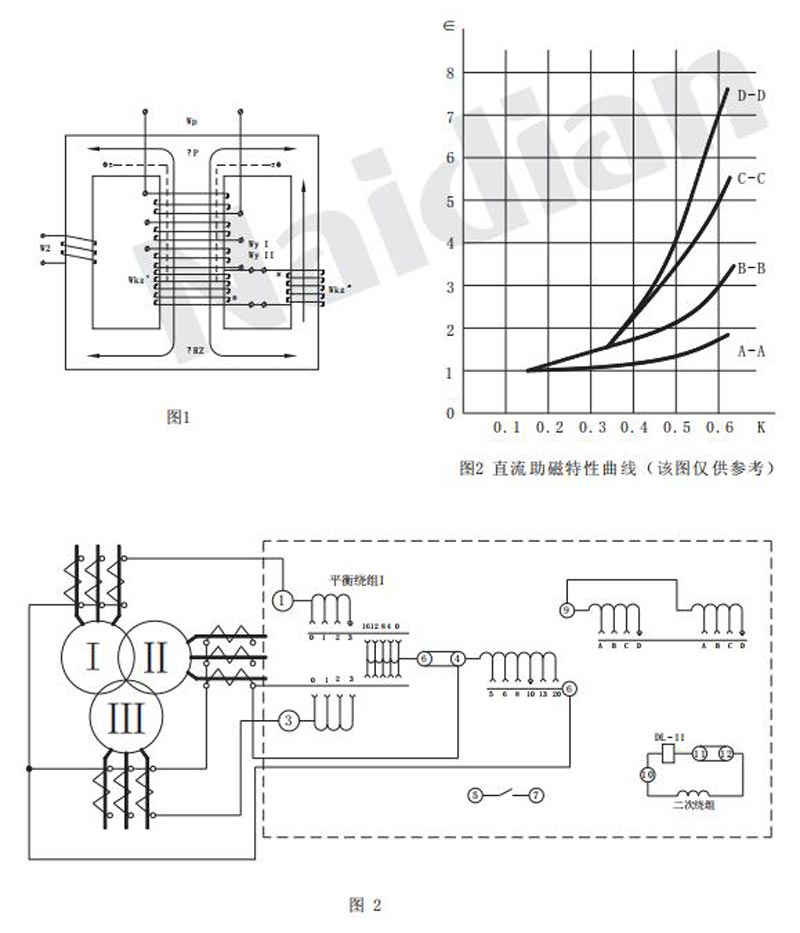

3.继电器的直流助磁特性曲线9(如图3)∈=f(K)应能进行分段调整;
 K-直流分量与相应交流动作值的比值。
 ∈-具有直流分量时,继电器的交流动作电流与没有直流分量时的交流动作电流的比值。
 图3表示了当短绕组接入不同匝数时的∈=f(K)曲线簇,当K=0.6时,对应各短路线圈抽头,∈值应符合下列规定:
 短路绕组抽产学研位置:∈:A-A,1.6+0.13;B-B,3+0.24;C-C,5+0.38;D-D,7+0.56;
4.可靠系数应不小于1.35,可靠系数按照下述方法确定:设继电器的动作电流为Id,相应执行元件DL-11型继电器的 动作电流为i1;然后转动指针拧紧游丝,使差动继电器的动作电流为5Id,再测得执行元件相应的动作电流i5,按下列计 算得出可靠系数:
Kk= i5/i1
5. 3倍动作电流时,差动继电器的动作时间不大于0.035s。
6.当电压不超过220V,电流不超过2A时,继电器触点断开容量在直流有感负荷(时间常数为5x10s)电路中为50W。
7.在额定电流下,当继电器的平衡绕组(I或II)和工作绕组的匝数全部接入时,继电器的单相功率消耗应不大于 16VA。
8.周围介质温度为+40℃时,继电器的工作绕组与一个平衡绕组应能长期通过10A电流,其温升不应超过65℃。
9.介质强度:继电器各电路对外露非带电金属部分之间应耐受50Hz,2kV的交流电压历时1min而无击穿或闪络现象。
10.当各绕组的匝数全部接入,短路绕组接在A-A位置时,它们的阻抗值见表1.

表 1



绕组

下列电流值下(A)和阻抗Z(Ω)



直流电阻( Ω)

3

5

10

工作

0 . 32

0 . 28

0 . 19

0 . 04

平衡I, II

0 . 3

0 . 27

0 . 18

0 . 042 - 0 . 044

11.继电器的绕组数据见表2

表 2

绕 组

绕 组 数据

备注

工 作

Wp=20匝 Φ1.56



平衡I, II

Wy=19匝 (每只) Φ1.56

短路( 中柱)

W'Kz=28匝 Φ1.45

短路( 边柱)

W'''Kz= 28匝 Φ1.45

二 次

W2=48匝 Φ1.0

执行元件DL- 11型继电器

2W=2x500匝 Φ0.38

两只线圈并联

12.继电器的外形及开孔尺寸见292页附图1
