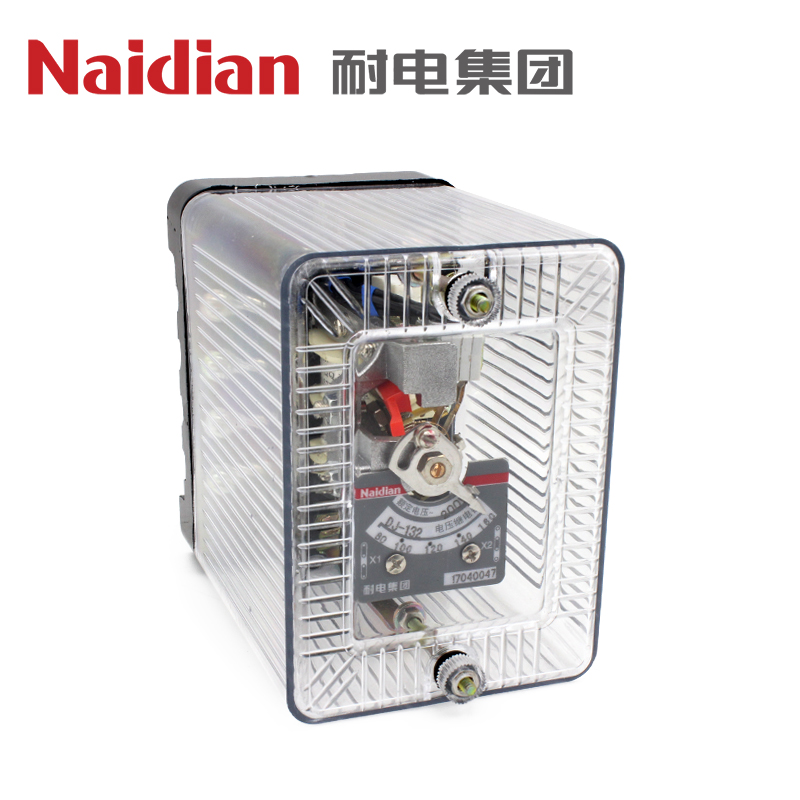

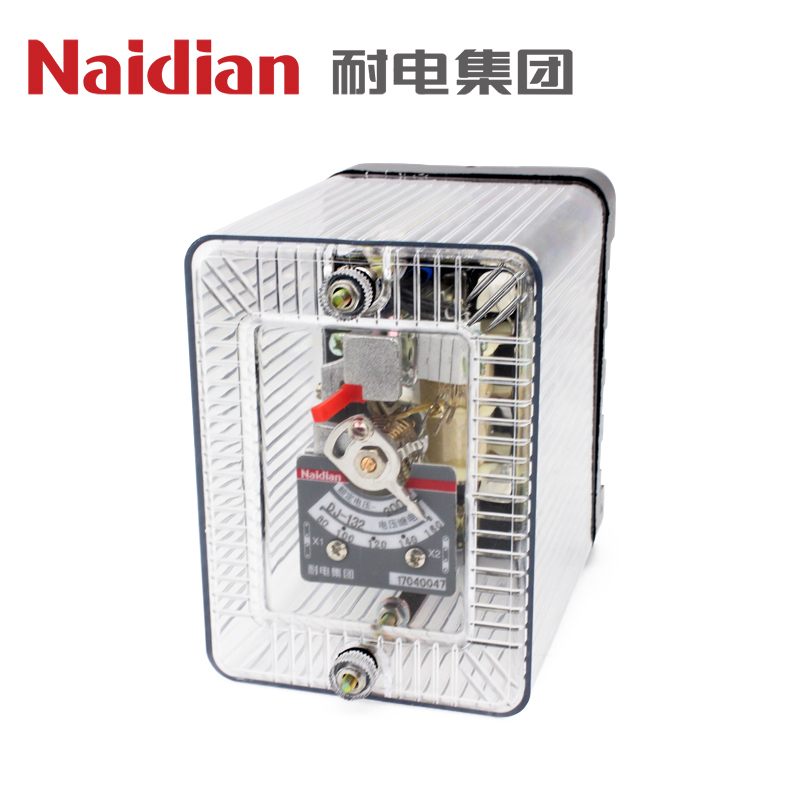

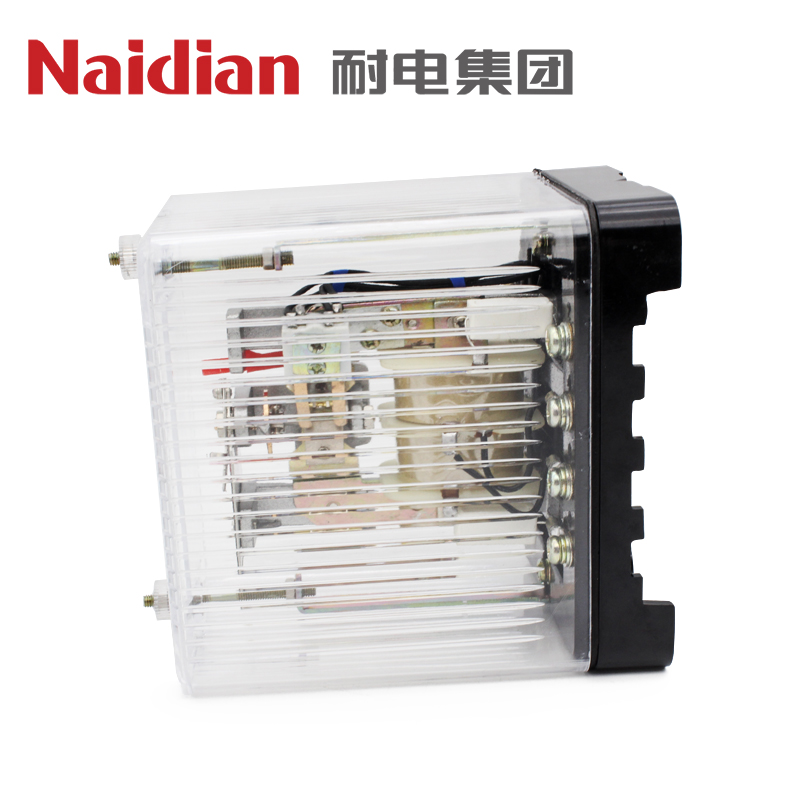

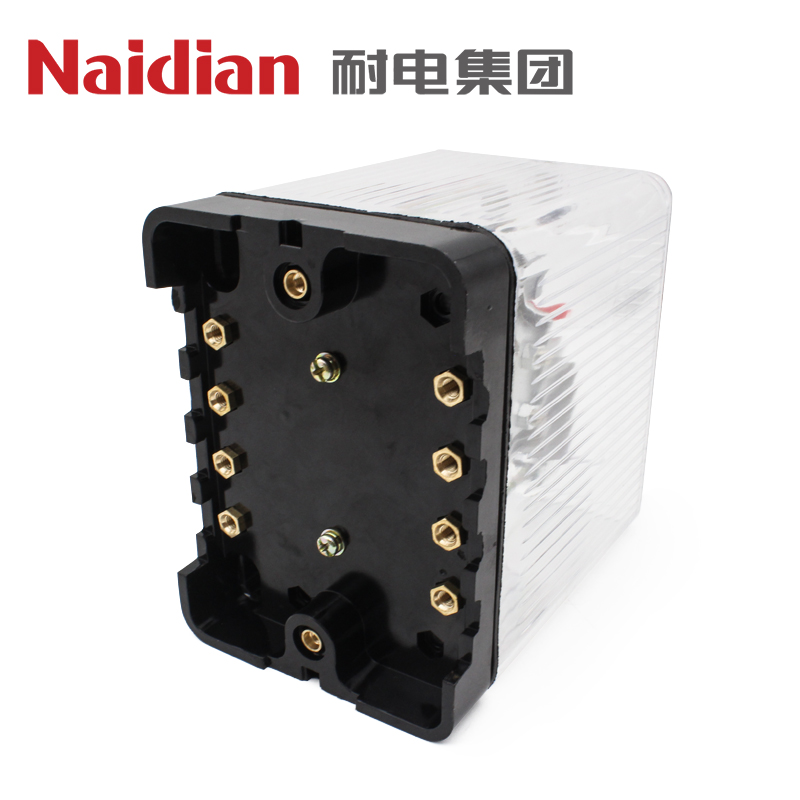

DJ-100系列电压继电器

整定电压:
过压: 60V 200V 400V
低压: 48V 160V 320V
返回系数:过压≥0.85 低压≤1.25
动作时间:1.2倍≤0.15s3倍≤0.03s
低压0.5倍≤0.15s
触点形式:动合一动断一动合一动断
外形尺寸:128×94×141mm
安装方式:板前接线板后接线
注: 带“CN”额定电压为100V

主要技术参数

型号	整定范围	长期允许电压		触点规格		返回系数	功率消耗（最小整定电压时）	备注
		线圈串联	线圈并联	动合	动断
DJ- 111	15-60	70	35	1		≥0 . 8	≤1	过电压继电器
	50-200	220	110
	100-400	440	220
DJ- 121	15-60	70	35		1
	50-200	220	110
	100-400	440	220
DJ- 131	15-60	70	35	1	1
	50-200	220	110
	100-400	440	220
DJ- 131 / 60 C	15-60	110	220	1	1		≤1.25
DJ- 131 / 60 CN
DJ- 112	12-48	70	35	1		≤1 . 25	≤1	低电压继电器
	40-160	220	110
	80-320	440	220
DJ- 122	12-48	70	35		1
	40-160	220	110
	80-320	440	220
DJ- 130	12-48	70	35	1	1
	40-160	220	110
	80-320	440	220

动作时间：过电压继电器在1.1倍实测动作值时，动作时间不大于0.12s；低电压继电器在0.5倍实测动作值时，动作时间不大于0.15s；
触点容量：在电压不超过250V，电流不超过5A，时间常数5+0.75ms的直流有感负荷中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下产品能可靠动作及返回5x10次。输出触点长期允许接通电流为5A。
介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V（有效值）50Hz交流电压历时1分钟试验而无绝缘击穿或闪络现象。

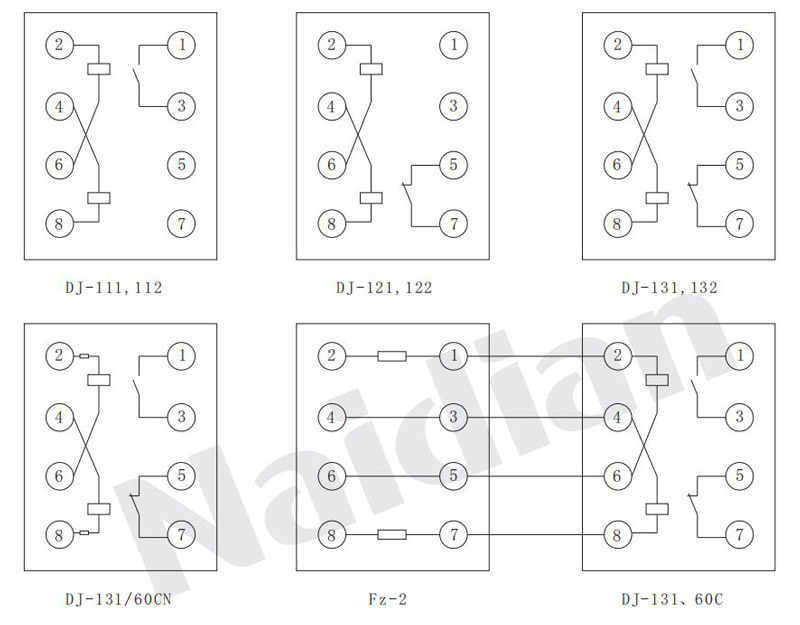

内部接线

dj 100xldyjdq 2

外形尺寸及开孔尺寸

dj 100xldyjdq 3
