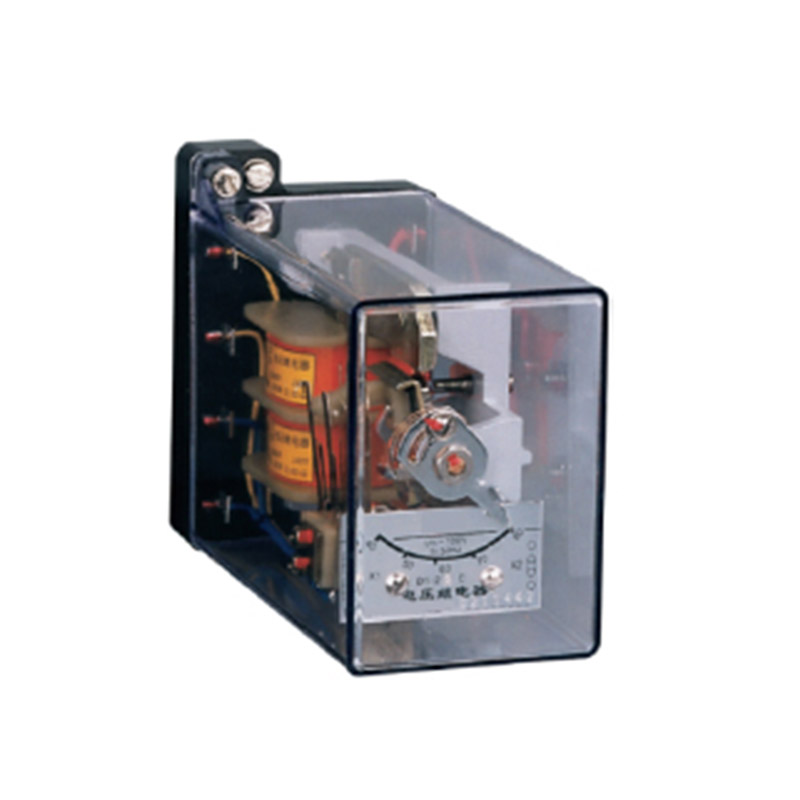

DY-20C 20D系列电压继电器

整定电压:
过压: 60V 200V 400V
低压: 48V 160V 320V
返回系数: 过压≥0.85 低压≤1.25
触点容量:DC40WAC200VA
触点形式:一动合、一动断、一动合一动
断、二动合、二动断
开孔尺寸:81.5×55.5mm
动作时间:1.2倍≤0.15s3倍≤0.03s
低压0.5倍≤0.15s
安装方式:采用JK-1、JK-1Q壳

主要技术参数

类型	型号	最大整定电压	额定电压		长期允许电压		电压整定范围	动作电压		功耗（最小整定值时）	返回系数
类型	型号	最大整定电压	线圈并联	线圈串联	线圈并联	线圈串联	电压整定范围	线圈并联	线圈串联	功耗（最小整定值时）	返回系数
过电压	DY- 21 C, D DY- 22 C, D DY- 23 C, D DY- 24 C, D DY- 25 C, D	60	30	60	35	70	15-60	15-30	30-60	1	0 . 8
		200	100	200	110	220	50-200	50-100	100-200
		400	200	400	220	440	100-400	100-200	200-400
低电压	DY- 26 C, D DY- 27 C, D DY- 28 C, D DY- 29 C, D	48	30	60	35	70	12-48	12-48	24-48		1.25
		160	100	200	110	220	40-160	40-160	80-160
		320	200	400	220	440	80-320	80-160	160-320
过电压	DY-21 C-25C / 60 C DY-21 D-25D / 60 C	60	100	200	110	220	15-60	15-30	30-60	2.5	0.8

动作时间：过电压继电器在1.2倍整定值时，动作时间不大于0.12s；低电压继电器在0.5倍整定值时，动作时间不大于0.15s。
触点容量：在电压不超过250V，电流不超过5A，时间常数5+0.75ms的直流有感负荷中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下产品能可靠动作及返回5x10次。输出触点长期允许接通电流为5A。
介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V（有效值）50Hz交流电
压历时1分钟试验而无绝缘击穿或闪络现象。
触点形式：1动合，1动断，1动合1动断，2动合，2动断。

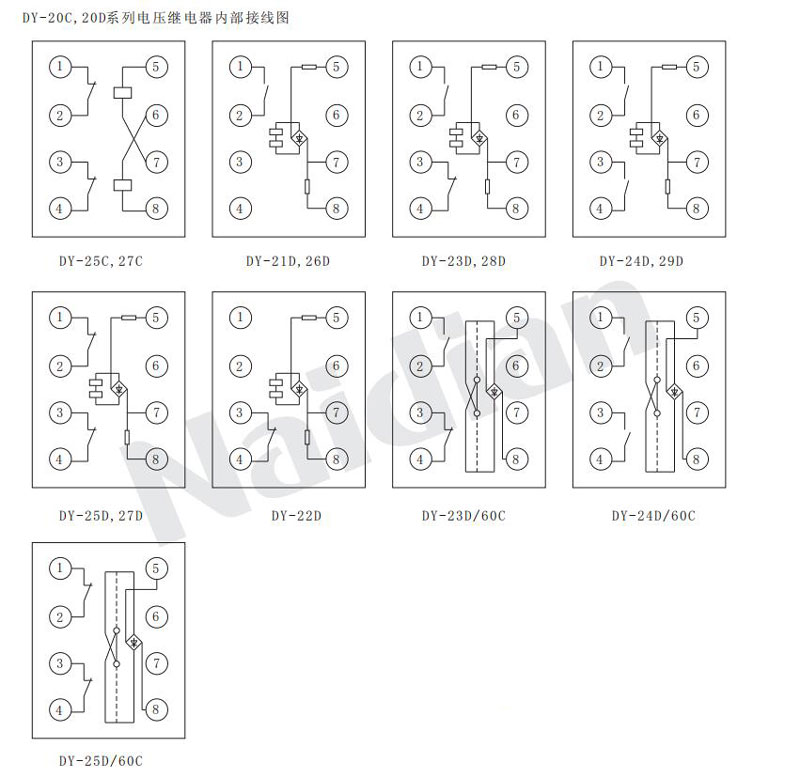

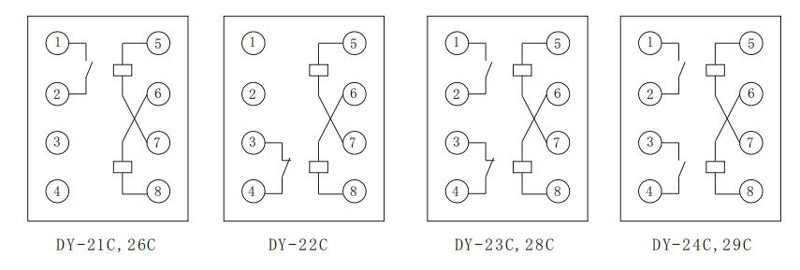

内部接线 dy 20c 20dxldyjdq 2 dy 20c 20dxldyjdq 3

注：过（低）电压继电器各种规格有非整流式的（DY-20C)和整流式的（DY-20D) ，任用户选用。

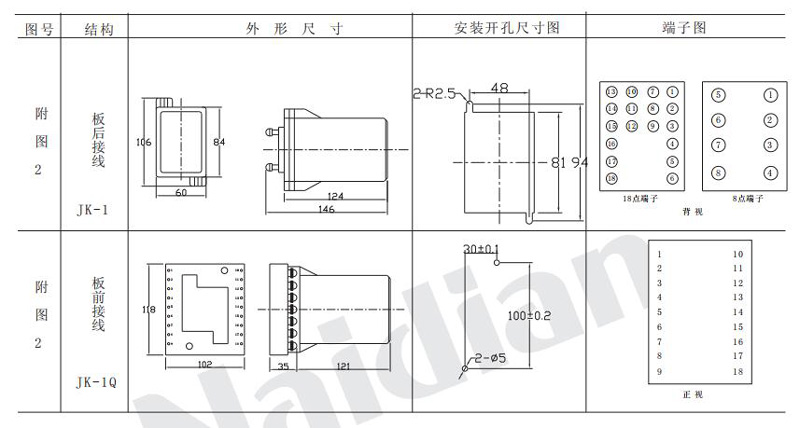

外形尺寸及开孔尺寸

本继电器采用JK-1壳体，外形尺寸，安装开孔图详见本手册附图2.

dy 20c 20dxldyjdq 4
