用途
DY-30系列电压继电器,用于继电保护线路中,作为过电压保护或低电压闭锁的动作元件。

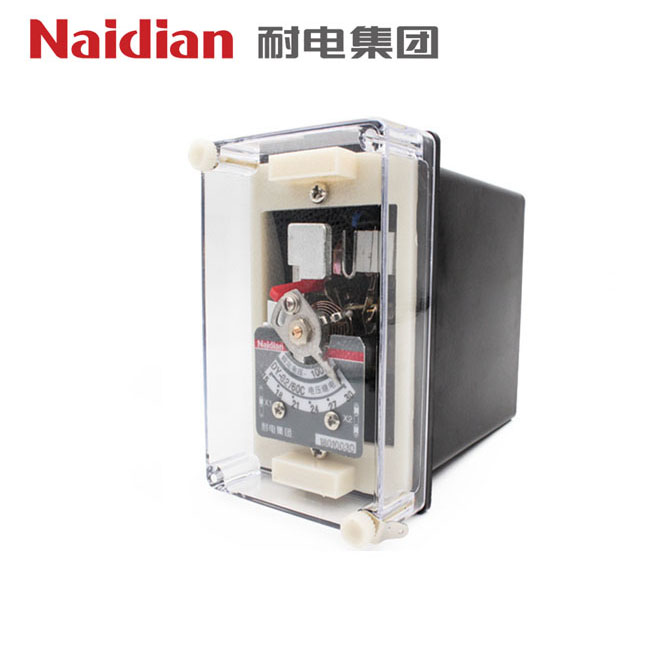

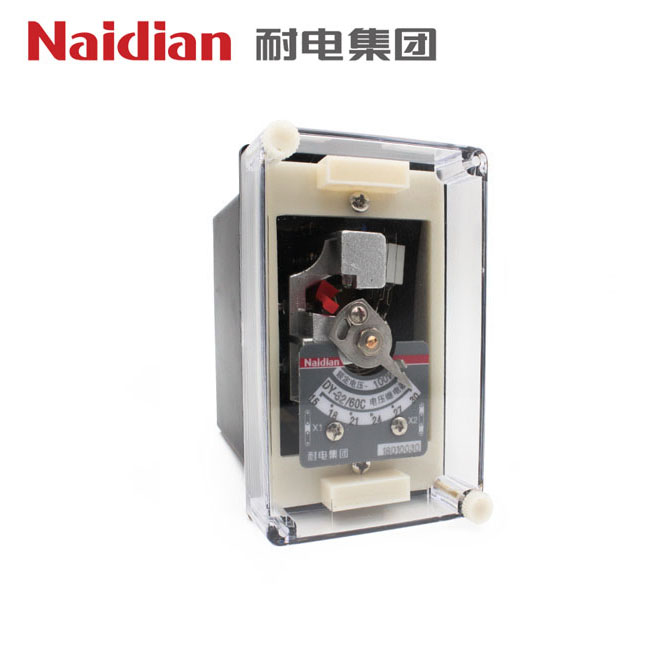

结构和原理
1.继电器系电磁式,瞬时动作,磁系统有两个线圈,线圈出头接在底座端子上,用户可以根据需要串并联,因而可使 继电器整定范围变化 一倍。
2.继电器名牌的刻度值及额定值是线圈并联时的(以V为单位)。转动刻度盘上的指针,以改变游丝的反作用力矩,从 而可以改变继电器的动作值。
3.继电器的动作:对于过电压继电器,电压升至整定值或大于整定值时,继电器就动作,动合触点闭合,动断触点断 开。当电压降低到0.8倍整定值时,继电器就返回,动合触点断开,动断触点闭合,对于低电压继电器,当电压降低到整 定电压时,继电器就动作,动合触点断开,动断触点闭合。

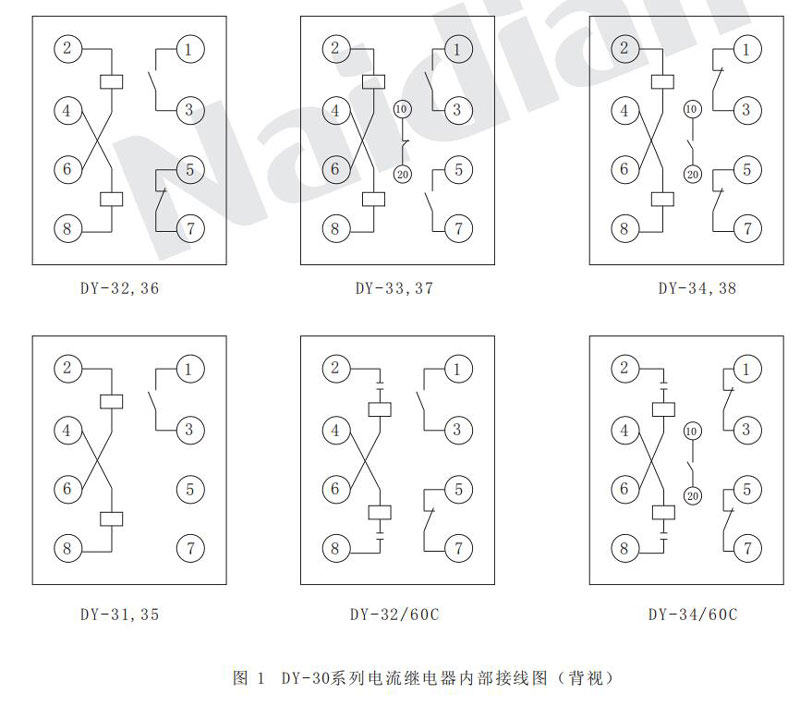

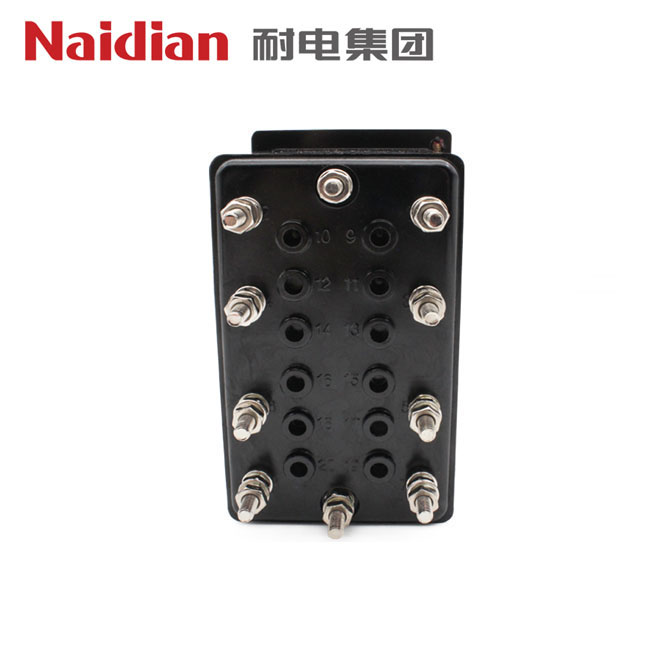

4.继电器的内部接线图见图1.
使用和维护
1.继电器使用前,需取去外壳,拔出机器,检查有无在运输中产生的损坏;如动片碰到磁板,游丝各圈相碰,动片 轴上的摩擦等,为此,将继电器的指针整定在第一整定点上,用手将可动系统往磁板方向转动,然后放开,可动系统应 当转回到原平衡位置直到止档,然后进行必要的调整和整定。
2.继电器在重新调整时,必须保证。
2.1可动系统的轴向活动量在0.15-0.3mm之间。
2.2动片与磁极间的气隙,应当保证继电器在规定的任何工作情况下,动片和磁板不得相碰。
2.3具有动合触点和动断触点的继电器,在动作过程中,桥形触点不得同时接触一动合触点和一动断静触点。
2.4当指针由第一刻度值旋向最终刻度值时,游丝各圈不得相碰。
2.5继电器动作时,大行其道形触点应当在静触点的中心线上滑动(公差+1mm),动.静触点总气隙不小于2mm。
2.6静触点和限制片之间的距离应不大于0.3mm。
2.7在调整继电器的动作值时,最小整定值的调整主要是改变游丝反作用力的大小,最大整定值的调整,主要是改变 动片和磁板间的气隙。
2.8不宜润滑继电器轴和轴承。
2.9不允许用砂纸或其它粗糙材料清洁触点,宜用锋利的刀刃或清洁触点,然后用清洁的,柔软的布片擦干净,避 免用手指接触触点。
技术数据
1.触点的数量,见表1
表1
型 号 |
触点数量 |
|
常开 |
常闭 |
|
DY-31 , 35 |
1 |
|
DY-32 , 36 |
1 |
1 |
DY-33 , 37 |
2 |
1 |
DY-34 , 38 |
1 |
2 |
DY-32 / 60 C |
1 |
1 |
DY-34 / 60 C |
1 |
2 |
2.按整定值的范围来分:每整定值的动作误差不大于+6%,继电器各种技术数据示于表2.
表2
型 号 |
最大整定电压(V) |
额定电压(V) |
长期允许电压(V) |
电压整定范围(V) |
动作电压(V) |
|||
线圈并联 |
线圈串联 |
线圈并联 |
线圈串联 |
线圈并联 |
线圈串联 |
|||
DY-32/60C DY-34/60C |
|
100 |
200 |
110 |
220 |
15 - 60 |
15 - 60 |
30 - 60 |
DY-31 DY-32 DY-33 DY-34 |
60 |
30 |
60 |
35 |
70 |
15 - 60 |
15 - 60 |
30 - 60 |
200 |
100 |
200 |
110 |
220 |
50 - 200 |
50 - 100 |
100 - 200 |
|
400 |
200 |
400 |
220 |
440 |
100 - 400 |
100 - 200 |
200 - 400 |
|
DY-35 DY-36 DY-37 DY-38 |
48 |
30 |
60 |
35 |
70 |
12 - 48 |
12 - 24 |
24 - 48 |
160 |
100 |
200 |
110 |
220 |
40 - 168 |
40 - 80 |
80 - 160 |
|
320 |
200 |
400 |
220 |
440 |
80 - 320 |
80 - 160 |
160 - 320 |
注:DY-32/60C,DY-34/60C规格为长期热稳定(具有内附串联电容)电压继电器。
3.继电器刻度极限误差:不大于6%。
4.动作值的变差:不大于6%。
5.对于DY-31,32,33,34电压继电器的返回系数不小于0.8;DY-35,36,37,38低电压继电器的返回系数不大于1.25.
6.动作时间
6.1对于过电压继电器
在1.1倍动作值时,动作时间不大于0.12s;在2倍动作值动作时间不大于0.04s.
6.2对于低电压继电器
当继电器的工作电压为0.5倍整定电压时,动作时间不大于0.51s。
7.过电压能力:当线圈并联时,在最小整定值处,将电压由零均匀地上升到1.05-2.2倍整定电压,在此范围内, 继电器不应有使得动合触点不工作的振动。经此试验后,继电器应仍能满足技术条件的要求。
8.过电压:继电器当加1.75倍整定值或更高时继电器的动合触点应无抖动地闭合。
9.当无外来的碰撞和振动时。过电压继电器的各整定(第一点除外)位置上的工作电压为0.6倍整定值时,其动断 触点应可靠地闭合电路。
10.低电压继电器在工作电压为0.6倍整定电压或更低时,其动断触点应无抖动的闭合。
11.当无外来的碰撞和振动时,低电压继电器各整定位置上的工作电压不低于1.5倍整定电压时,其动合触点应当可 靠地闭合电路。
12.在动作电压和返回电压下:继电器的可动系统不应当停滞在中间位置。
13.当周围空气的相对湿度不大于85%,继电器的电路对壳(外壳上的非导电金属部分)的绝缘电阻,用500V兆欧表 测量应当不小于300MΩ。
14.继电器的导电部分对外壳(外壳上的非导电金属部分)的绝缘,能耐受50Hz交流电压2kV历时1min的试验。
15.触点断开容量:当电压不大于250V及电流不大于2A时,触点的断开功率,在具有电感负荷的直流电路(时间常数 不大于5x10s)中为50W,在交流电路中为250VA。
16.功率消耗:在最小整定值处,继电器的线圈所消耗的功率不超过20VA。
17.当周围介质温度为+40℃时,继电器在表2和表3所示的长期允许电流,电压下长期工作时,不会有绝缘和其他电气 元件的损坏,而线圈的温升不大于65℃。
18.寿命:继电器电寿命500次,机械寿命为5000次。

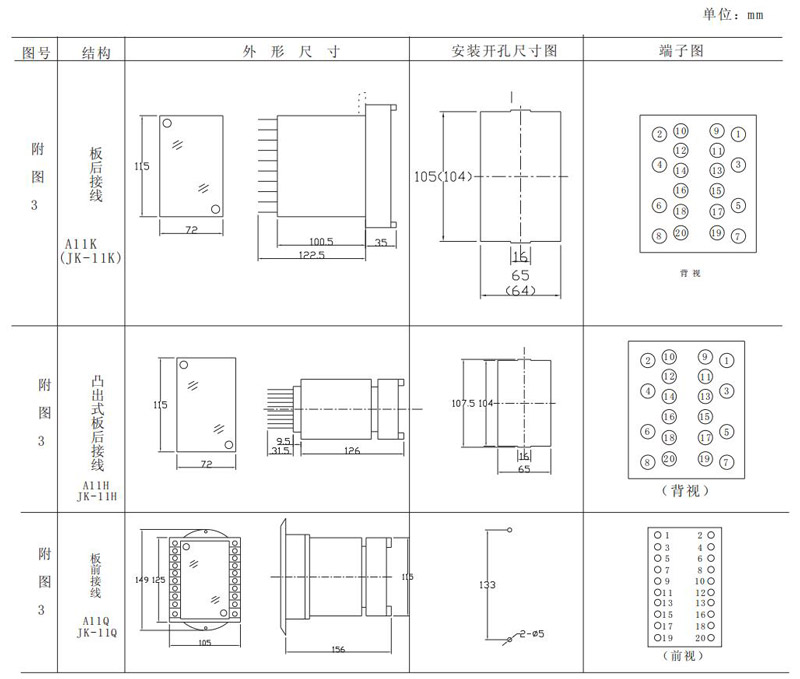

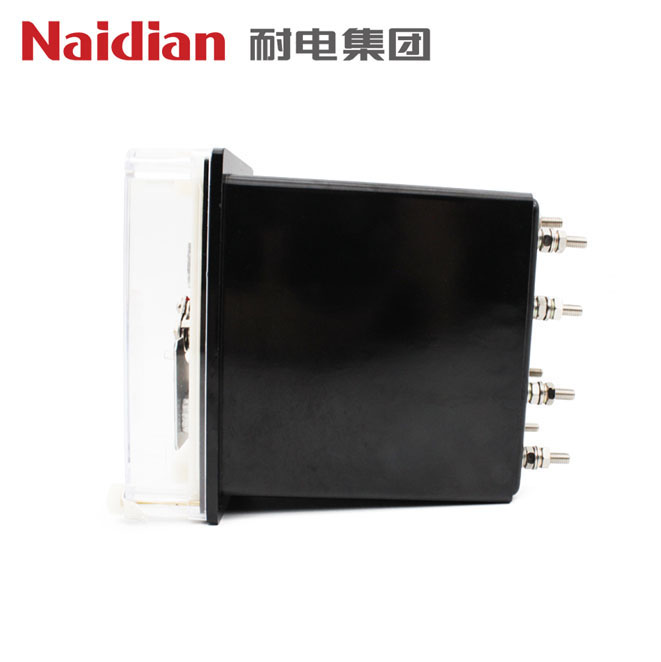

外形及开孔尺寸
本继电器采用A11K,A11Q系列壳体,外形及安装开孔尺寸详见本手册附图3.
