应用范围

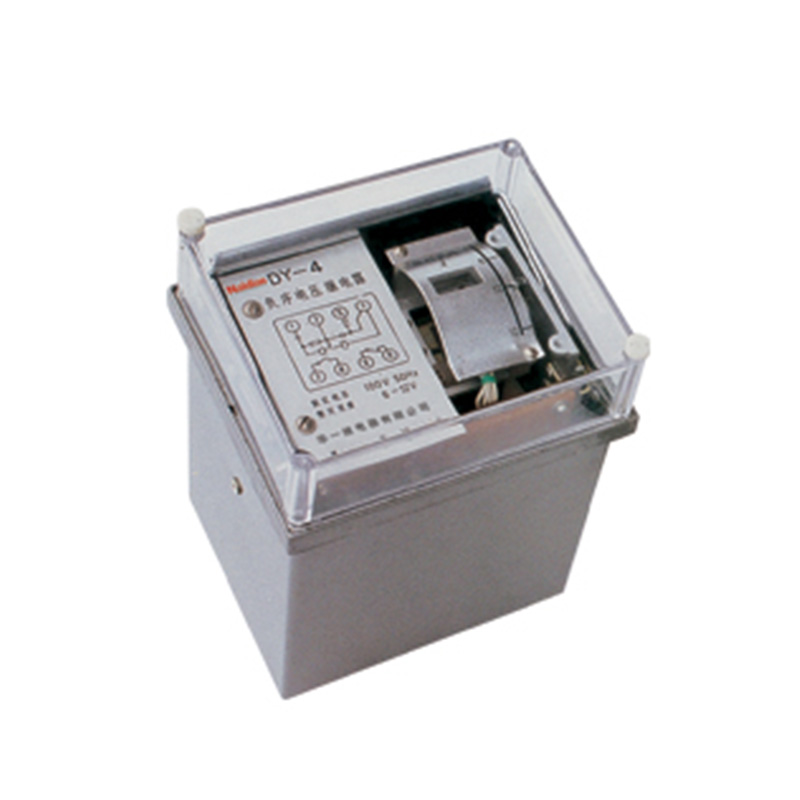

DY-4型负序电压继电器（以下简称继电器）用于发电机和变压器的继电保护线路中，作为电压闭锁元件，它反应不对 称故障时线路电压的负序分量。
主要技术参数
额定电压：线电压100V,173V,50Hz。
整定范围：6-12V,10.4-20.8V.
返回系数：不小于0.8.
功率消耗：不大于20VA.
|
接线图上的元件符号 |
元件名称 |
数 据 |
|
RA |
电阻器 |
1380Ω |
|
RC |
电阻器 |
920Ω |
|
XA |
电容器 |
4UF 400V |
|
XC |
电容器 |
2UF 400V |
|
J |
执行元件 |
每个线圈W=3000圈 0.18-QQ漆包线 |

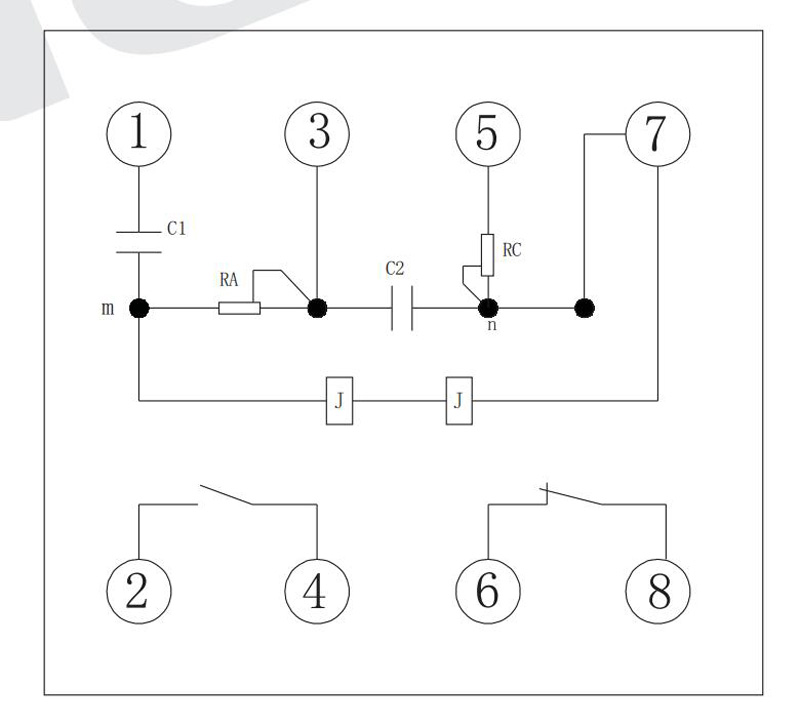

内部接线

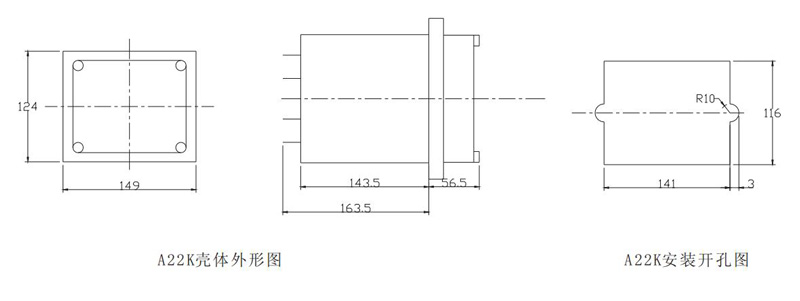

外形尺寸及开孔尺寸
