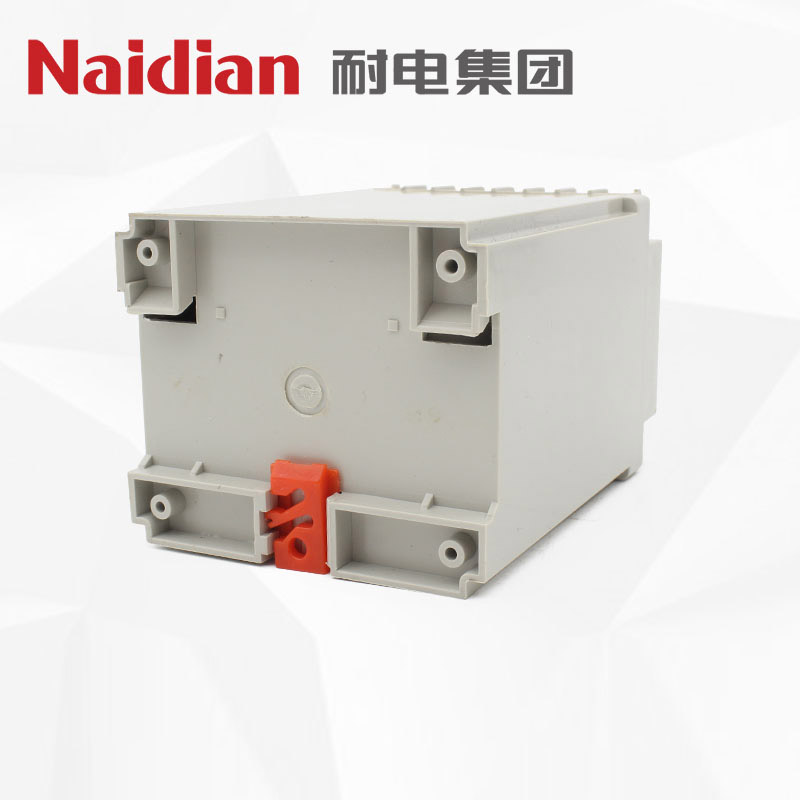

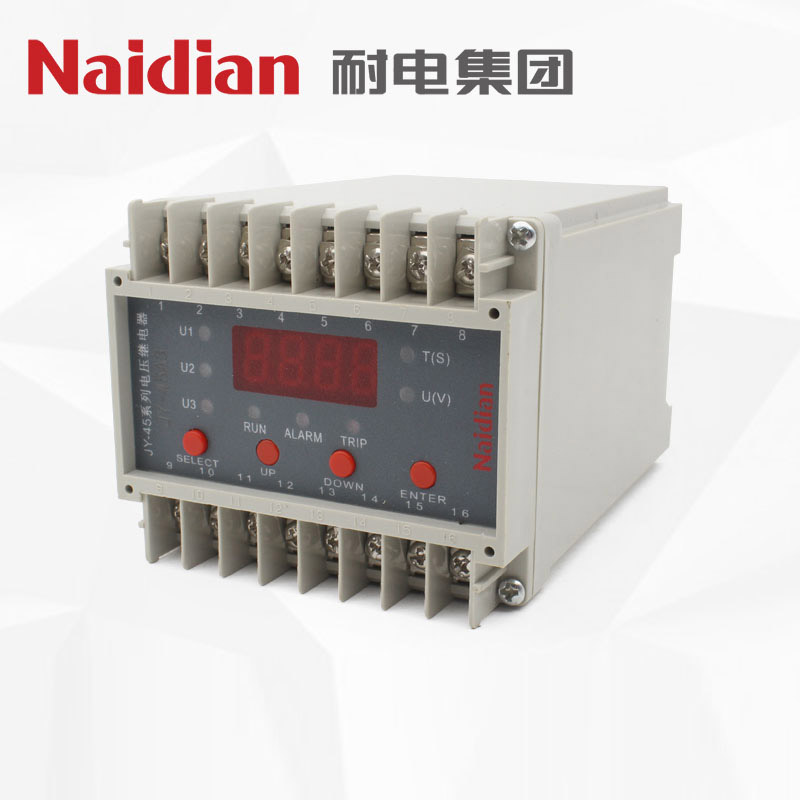

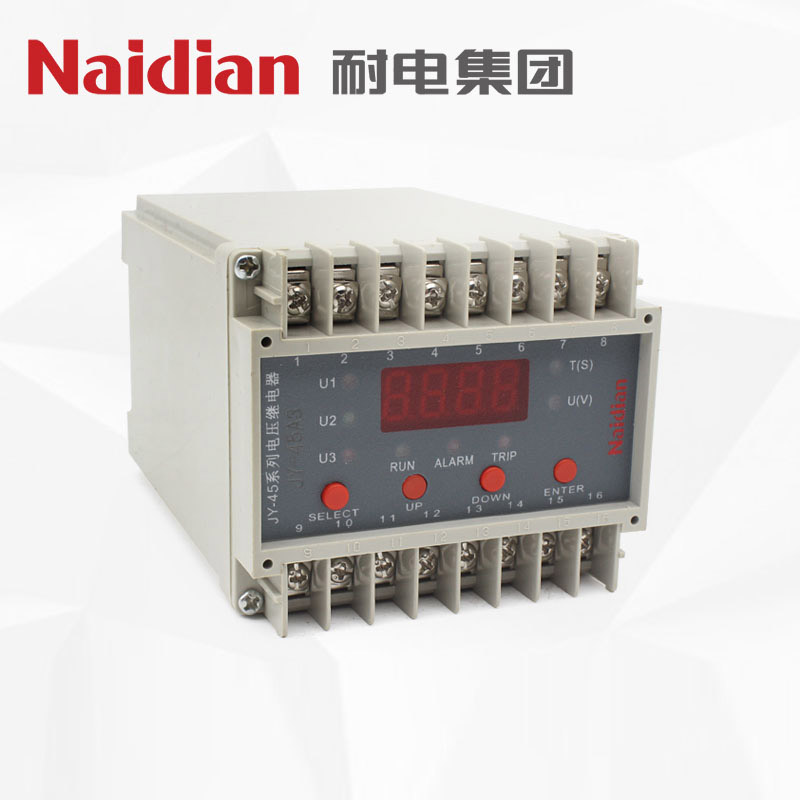

JY-45/A3 系列二相电压继电器

概述

JY-45/A3 系列二相电压继电器是带延时功能的数字式交流电压继电器。可用于发电机，变压器和输电线的继电器保护装置中，作为过电压或欠电压闭锁的动作元件。该继电器由数字电路构成执行回路，具有灵敏度高，实时测量并显示当前电压值等特点。多相输入时，各相同时整定，出口同一继电器。

绝缘性能

继电器各电路与外露导电部分之间，以及各独立回路之间，分别用开路电压为1000V的摇表测试其绝缘电阻≥100MΩ

介质强度

继电器各电路与外露导电部分之间，以及独立回路之间，应该承受2KV（50Hz）交流试验电压，历时1min的试验，无绝缘击穿或闪络现象。

功能原理

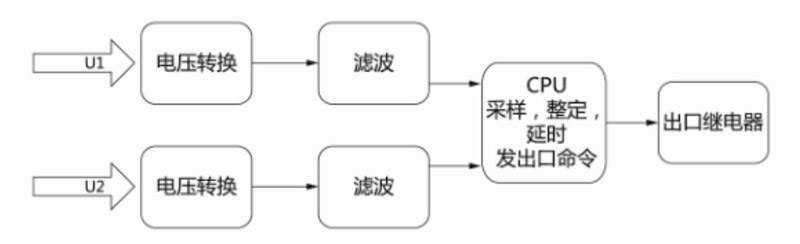

由电压转换器将输入交流电压转换为小信号电压，通过滤波偏置后送入CPU， CPU通过采集用户设定的额定电压值，再结合实际电压采样值进行整定计算，如果符合动作条件则出口相对应的过欠量出口继电器。

调试及维护

名词解释：
此继电器为本公司自行研制的JY-40系列数字式电压继电器。
整定值：本继电器包含两个整定值，动作电压整定值（整定范围0.1Ue-1.0Ue）和动作时间整定值（整定范围00.00S-10.00S）.
按一次：按键按下并抬起算做一次。

上电自检包括FLASH自检，定值自检，上电自检时，继电器不工作。如果自检不通过，数码管熄火，点亮ALARM告警灯

进入整定状态：

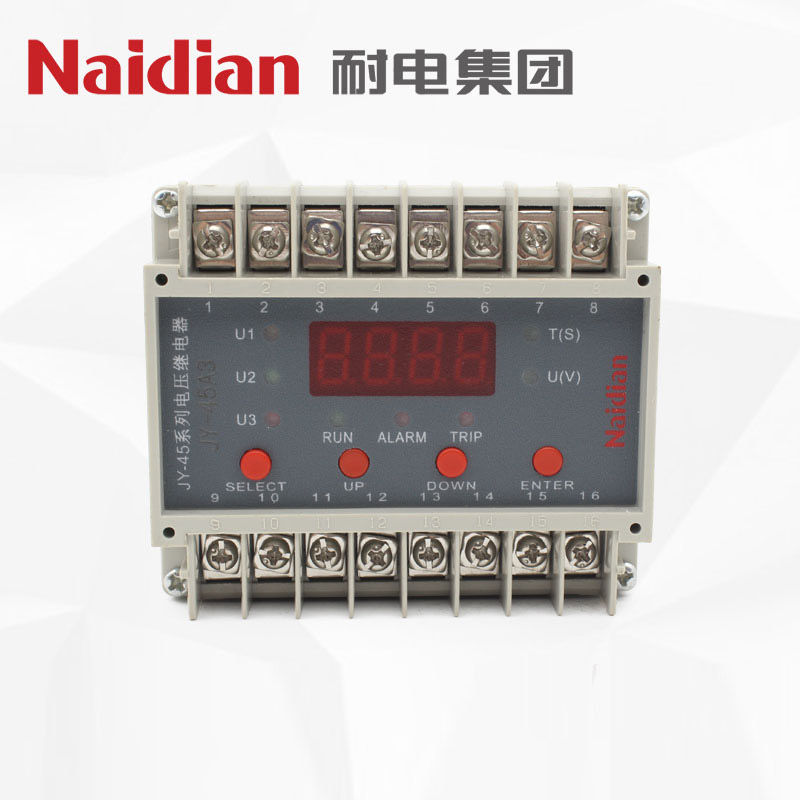

在正常运行界面下，按一次SELECT 选择键，此时ALARM灯点亮，两相电压仍然循环显示，表示已经进入整定预备状态，如需退出整定状态，请再按一次SELECT键退出。

动作电压整定：
在整定预备状态下，按一次ENTER确认键，显示当前电压整定值，且第一位数码管闪烁，允许修改。此时，按SELECT 选择键选择要修改的位，按UP,DOWN上下修改当前位的数值。修改好动作电压之后，按ENTER确认键，数码管所有位不闪烁，显示当前时间整定值。时间整定接受。
退出整定状态：

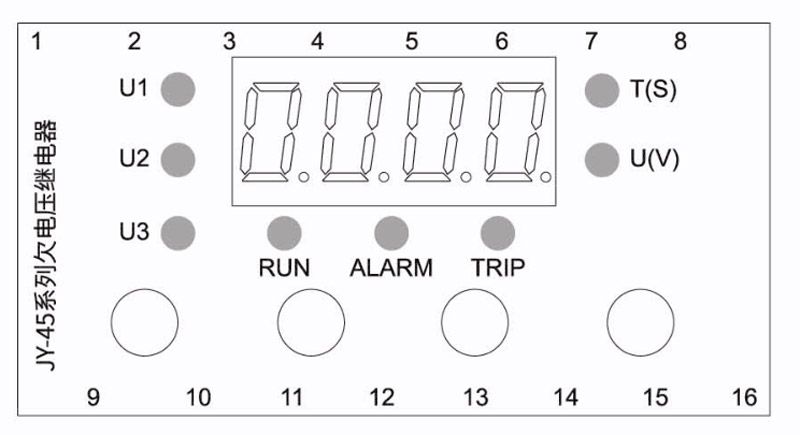

时间整定结束之后，按一次ENTER确认键，数码管显示如图一，此时处于整定预备退出状态，ALARM 告警灯仍点亮。
