概述
ND1A系列电子式时间继电器（以下简称继电器）属通电延时型。适用于交流50Hz，额定工作电压380V及以下，或直流工作电压 24V的控制电路中作延时元件，按预定的时间接通或分断电路。
本系列继电器执行Q/NDL10031-2000企业标准，符合GB14048.5-2000和JB/T10047-1999的有关规定。

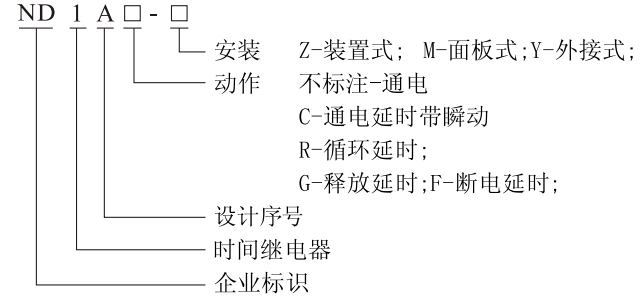

符号含义
.png)
主要技术参数
| 型号 | ND1A | ND1A-1 | ND1A-G | ND2A | ND1A-R |
| 额定电压 | AC380、220V、127V、110V、36V、24V 50Hz；DC24V | ||||
| 延时范围 | 0.1-1s、1-10、3-30s、12-120s、18-180s、30-300s、60-600s、120-1200s、180-1800s、360-3600s | ||||
| 动作形式 | 通电延时 | 通电延时带瞬动触点 | 释放延时 | 断电延时 | 循环延时 |
| 延时误差 | ≤2.5% | ||||
| 触点数量 | 2组延时转换 | 1组瞬动转换和1组延时转换 | 2组延时转换 | 2组延时转换 | 2组延时转换 |
| 触点容量 | AC220 5A COSΦ=1 DC24V 7A | ||||
| 机械寿命 | 1X106次 | ||||
| 电寿命 | 1X105次 | ||||
| 安装方式 | ND1A:装置式 ND1A-M:面板式 ND1A-Y:外接式 |
ND1A:装置式 ND1A-1/M:面板式 ND1A-1/Y:外接式 |
ND1A-G:装置式 ND1A-G/M:面板式 ND1A-G/Y:外接式 |
ND2A:装置式 ND2A-M:面板式 ND2A-Y:外接式 |
ND1A-R:装置式 ND1A-R/M:面板式 ND1A-R/Y:外接式 |

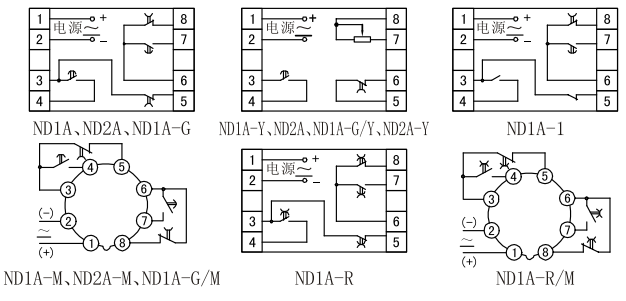

接线图

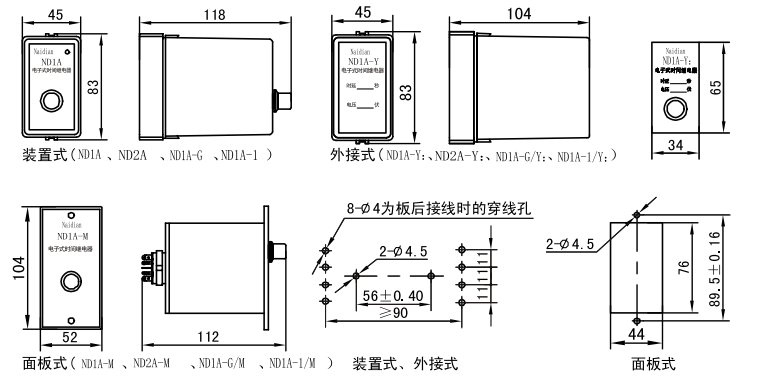

外形及安装尺寸
使用说明
1、使用延时整定电位器预置延时时间，接通电源后，继电器开始延时到预置时间执行继电器转换，实现定时控制。
2、ND2A型继电器的最短通电时间应≥2s，且在使用之前需通电2s 后断电使其延时释放。3、继电器重复启动间隔时间应>0.5s。
