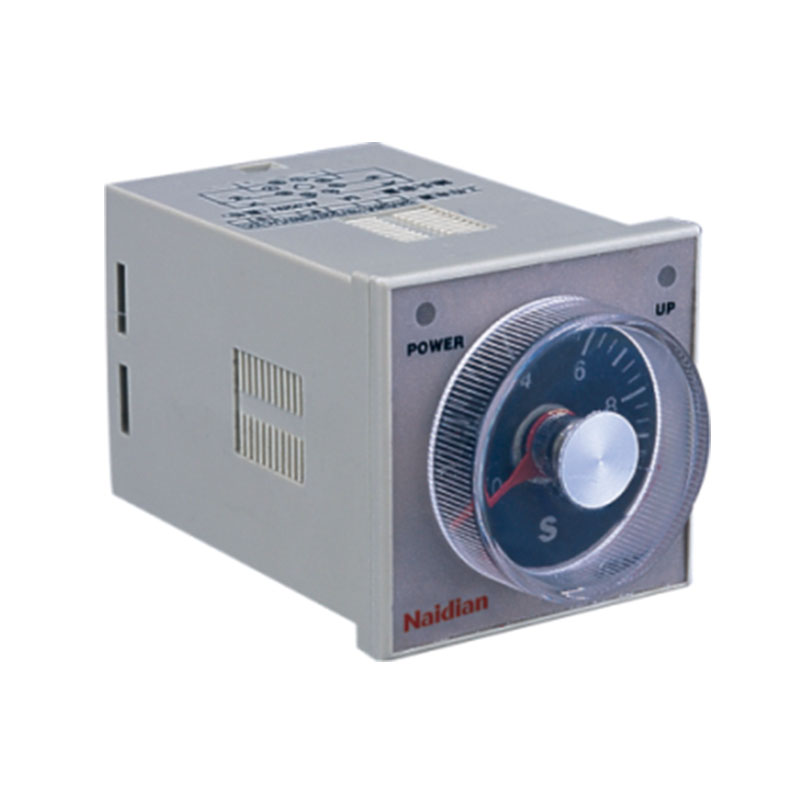

概述
NDS14系列时间继电器（以下简称继电器适用于交流50HZ），电源电压380V及以下或直流工作电压220V及以下的自动控制电路中作为延时元件，按预定的时间接通或分断电路。
NDS14系列时间继电器采用高精度的CMOS集成电路，具有延时精度高、性能稳定可靠，刻度线性好、功耗低、体积小，外形美观等优点。
主要技术参数
| 产品型号 | NDS14 | NDS14C | NDS14F |
| 产品名称 | 电子式时间继电器 | 电子式时间继电器 | 电子式时间继电器 |
| 工作电源 | DC24V;AC24V、36V、110V、220V、380V 50/60HZ允许电压波动范围为（85%~110%）Ue | ||
| 延时范围 | 1s 5s 10s 30s 60s 120s 900s 1200s 3600s | 1s 5s 10s 30s 60s 120s 900s 1200s 3600s | 1s 5s 10s 30s 60s 120s 180s |
| 重复误差 | ≤1% | ≤1% | ≤5% |
| 工作模式 | 通电延时 | 通电延时（带瞬动触点） | 断电延时 |
| 触点数量 | 2组延时转换触点 | 1组延时转换触点和1组瞬动触点 | 2组延时转换触点 |
| 触点容量 | AC220V 5A(阻性) | AC220V 5A(阻性) | AC220V 5A(阻性) |
| 机械寿命 | 1X106次 | 1X106次 | 1X106次 |
| 电寿命 | 1X105次 | 1X105次 | 1X105次 |
| 安装方式 | 面板式或35mm导轨式 | ||

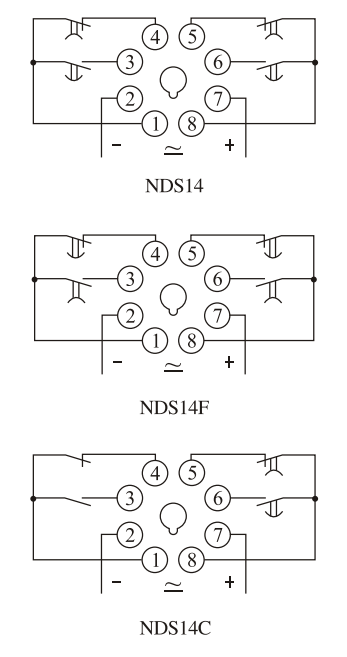

接线图

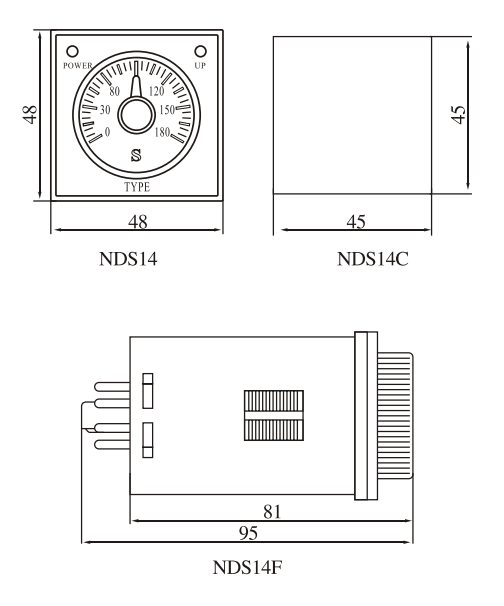

外形及安装尺寸图
使用说明
1、NDS14F断电延时型产品通电时间≥2S钟，且在使用之前需通电2S后断电使其延时释放。
2、NDS14产品重复启动间隔时间为0.5s。
3、NDS14F最大延时范围180s
