NDS15A C G Y(ST3PA C G Y)电子式时间继电器

资料下载

即时聊天

产品概述
产品参数

概述
NDS15系列超级时间继电器（以下简称继电器）适用于交流50Hz、工作电压380V及以下或直流工作电压24V的控制电路中作延时元件，按预定的时间接通或分断电路。
该继电器是引进日本富士机电公司同类产品进行技术改进的新产品，它具有体积小、重量轻、精度高、延时范围宽，性能好、寿命长等优点，可广泛应用在自动化控制电路中作延时控制之用。
本系列继电器符合GB14048.5-2000和JB/T 10047 -1999标准，执行Q/NDL 10021-2000企业标准。

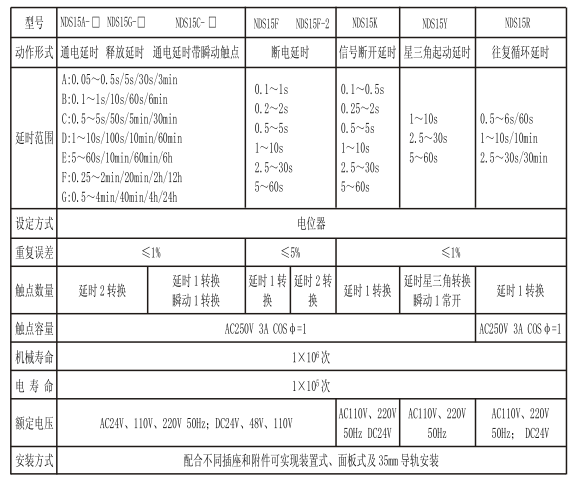

主要技术参数

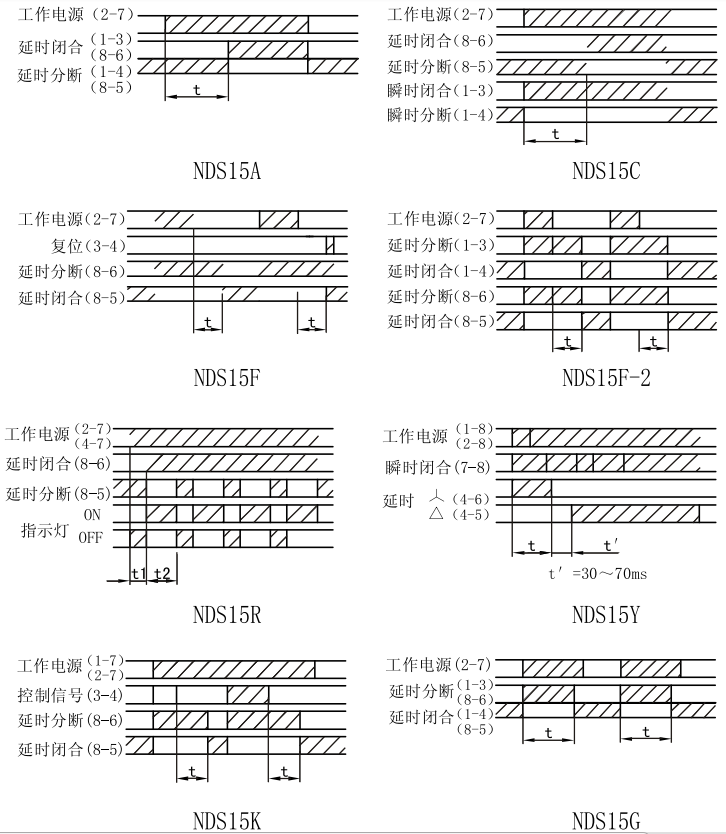

工作时序图

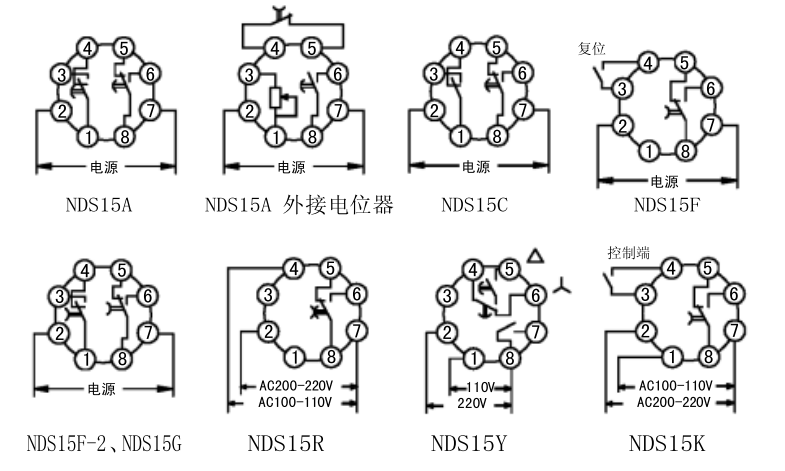

接线图

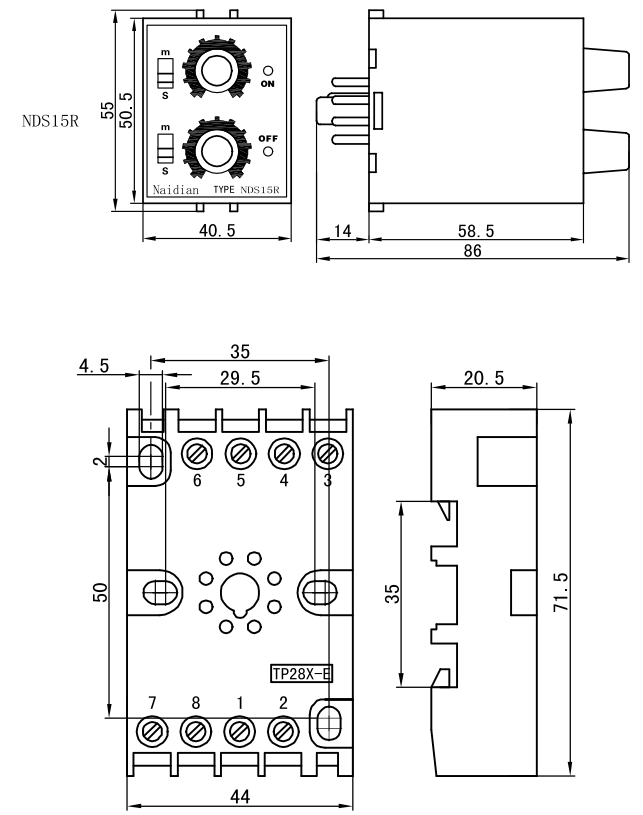

外形及安装尺寸图
