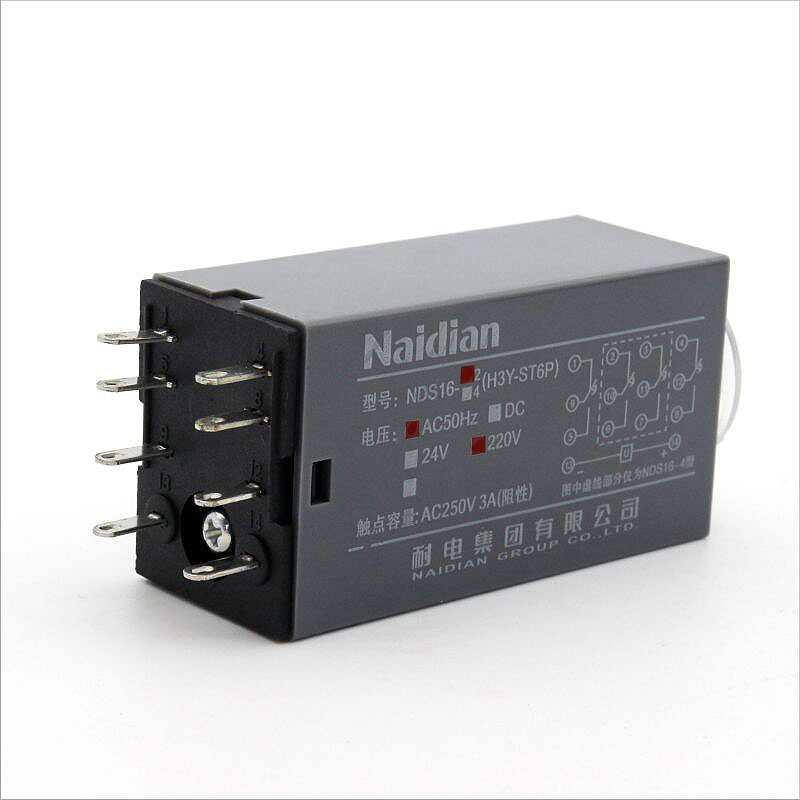

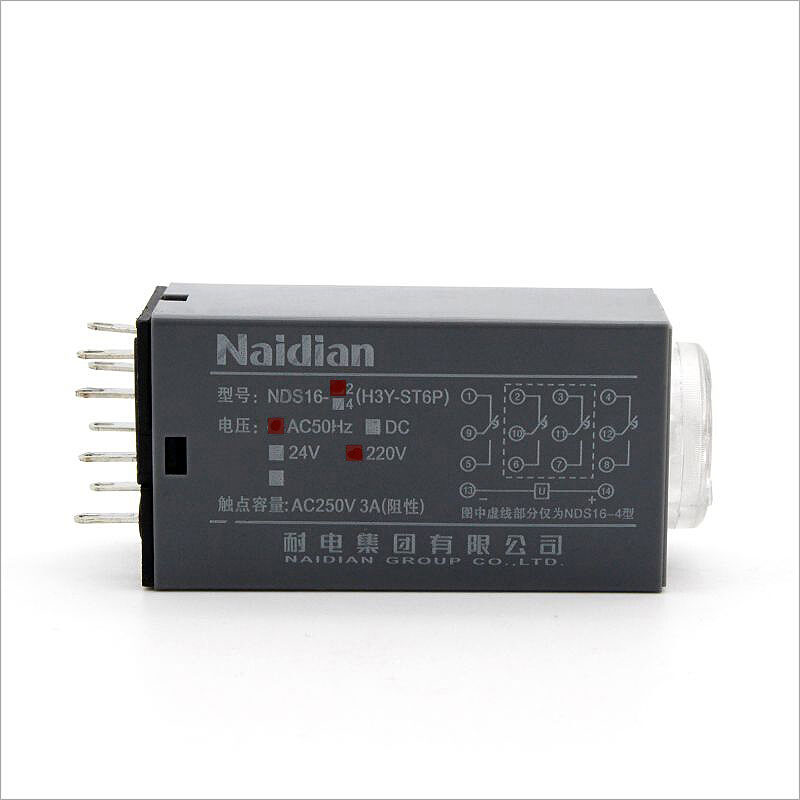

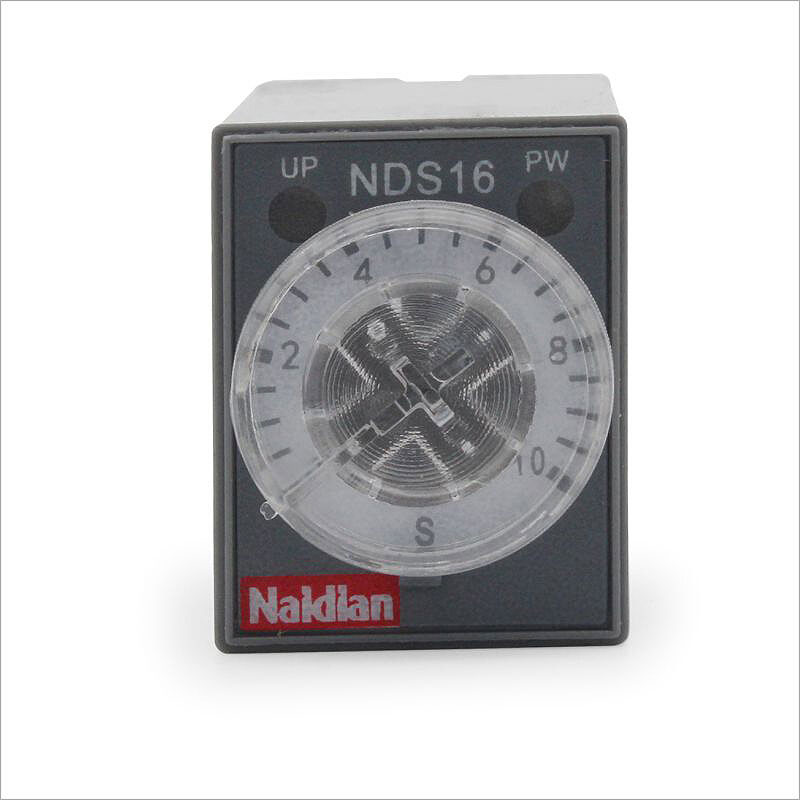

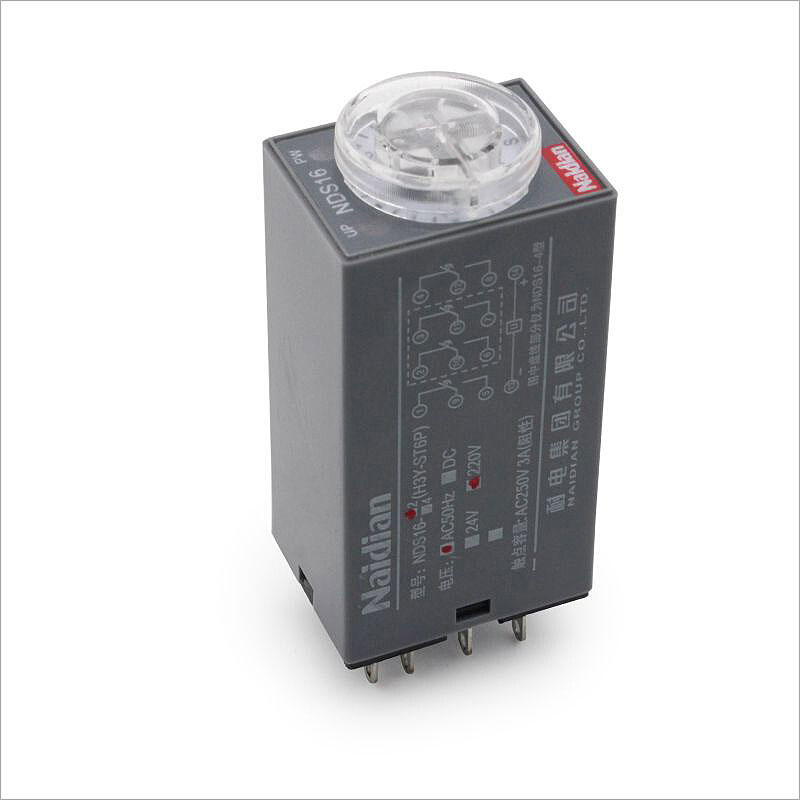

NDS16-2(H3Y ST6P)电子式时间继电器

概述

NDS16（ST6P）系列电子式时间继电器（以下简称继电器）适用于交流50Hz、工作电压380V及以下或直流工作电压220V及以下的控制电路中作延时元件，按预置的时间接通或分断电路。

本系列继电器执行Q/ZXL 0080企业标准，符合GB 14048.5 和JB/T 10047有关要求。

主要技术数据

产品型号	NDS16(ST6P-2、H3Y-2)	NDS16-1(ST6P-4、H3Y-4)
产品名称	电子式时间继电器
工作电源	AC24V、36V、110V、220V、380V 50HZ；DC24V、110V、220V,允许电压波动范围（85%~110%）Ue
延时范围	1s、5s、10s、30s、60s、120s、180s、5m、10m、30m、60m、3h、5h
重复误差	≤1%
工作模式	通电延时
触点数量	2组延时转换触点	4组延时转换触点
触点容量	5A AC250V(阻性)	3A AC250V(阻性)
电寿命	1X10⁵次
环境温度	-5℃~40℃
海拔	≤2000m
湿度	安装地点最高温度为40℃时，空气的相对湿度≤50%，在较低温度下可允许有较高的相对湿度，例如20℃时达90%。对由于温度变化偶尔产生凝露应采取特殊的措施。
安装方式	配不同的底座可实现装置式和35mm导轨式安装

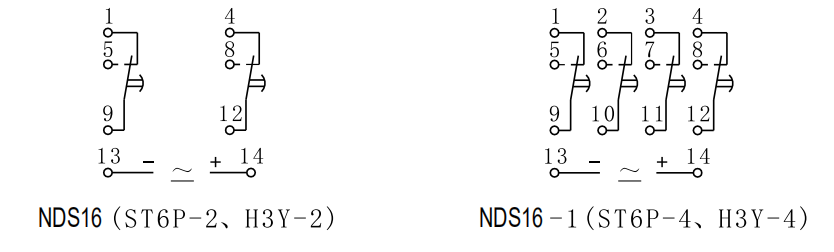

接线图

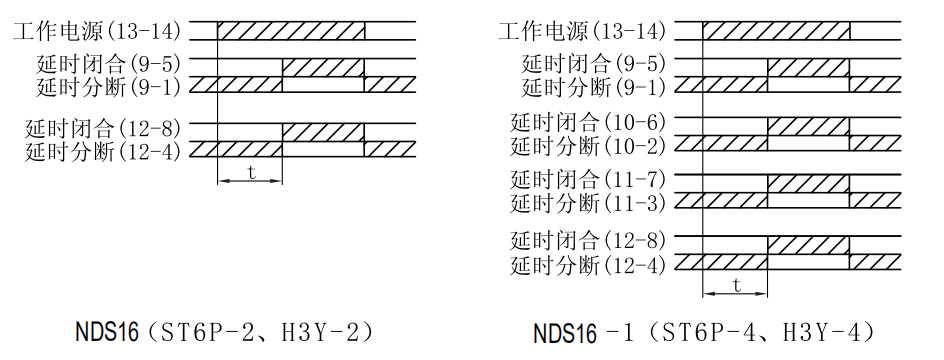

工作时序图

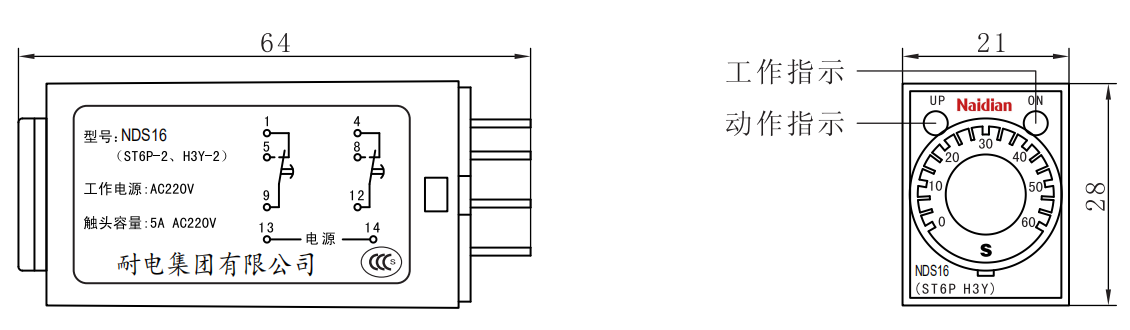

外形尺寸图（mm）
