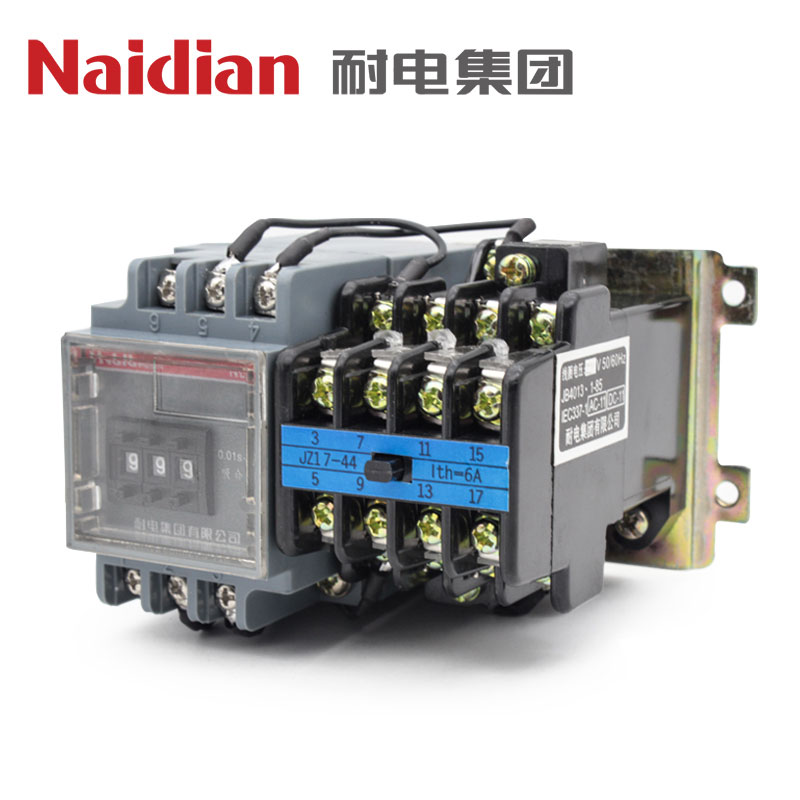

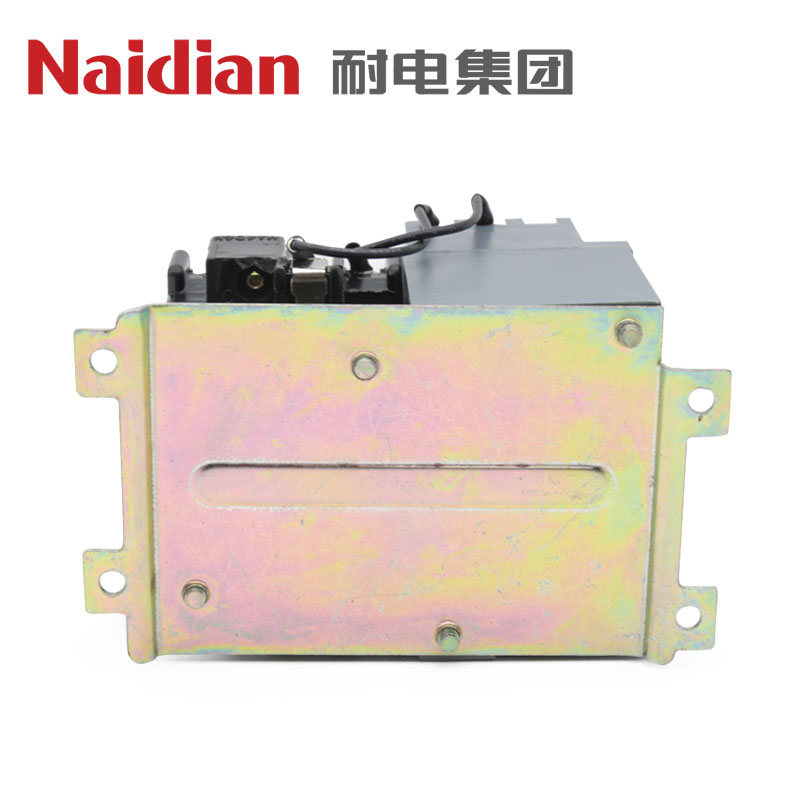

NDS18(JJS27A)电子式时间继电器

资料下载

即时聊天

产品概述
产品参数

概述

NDS18系列时间继电器适用于交流50HZ，工作电压380V及以下或直流220V及以下的延时控制电路中，按预定时间进行吸合延时释放延时，起到定时控制的效果。
继电器按结构分∶有不带中间继电器和带中间继电器;按延时型式分∶有吸合延时和释放延时;按控制电源电源电压类别分∶有交流型和支流型。
NDS18时间继电器是JJS27A，JS27A改进型产品，具有高可靠，长寿命，抗污染，耐振动，延时精度高，设定方便等优点。特别适用于起重机控制屏。

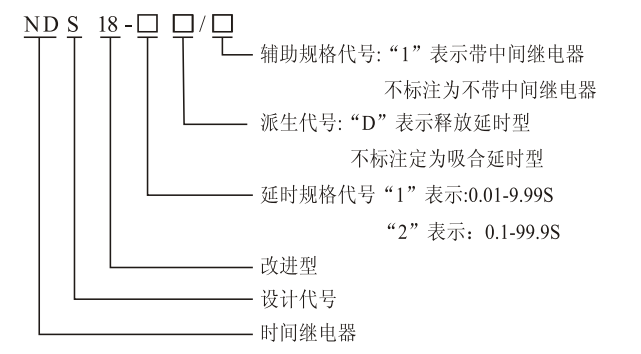

型号与规格

主要技术数据

1、工作电压∶AC380V、AC220V 50Hz 允许波动误差±10% DC220V

2、重复误差∶NDS18-1≤±0.02S;NDS18-2≤±0.2S

3、整定误差∶NDS18-1≤±0.02S;NDS18-2≤±0.2S

4、电寿命∶见下表

5、机械寿命∶1×10次6

6、污染等级3，安装类别为Ⅲ

7、海拔高度不超过2000m

8、环境温度∶-28℃~+55℃

规格	使用类别	接通			分断			动作次数
规格	使用类别	I(A)	U(V)	cosØ	I(A)	U(V)	cosØ	动作次数
NDS18-□ NDS18-□□	AC-11	2.35	380	0.7	0.235	380	0.7	5X10⁵
NDS18-□/1 NDS18-□□/1	AC-11	9.5	380	0.7	0.95	380	0.7	5X10⁵

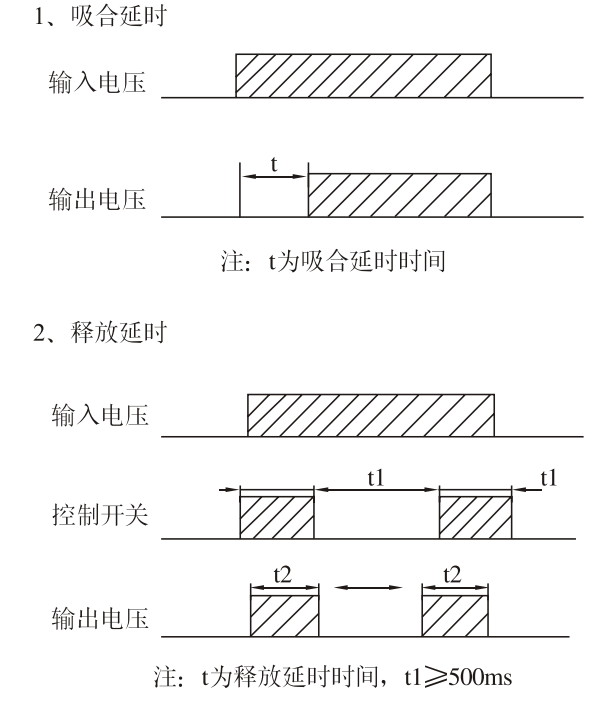

工作程序图

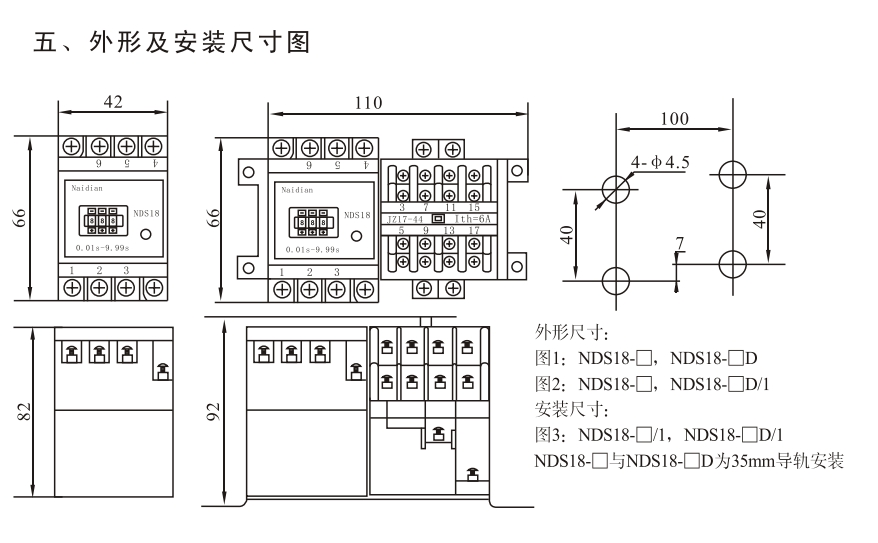

外型及安装尺寸图

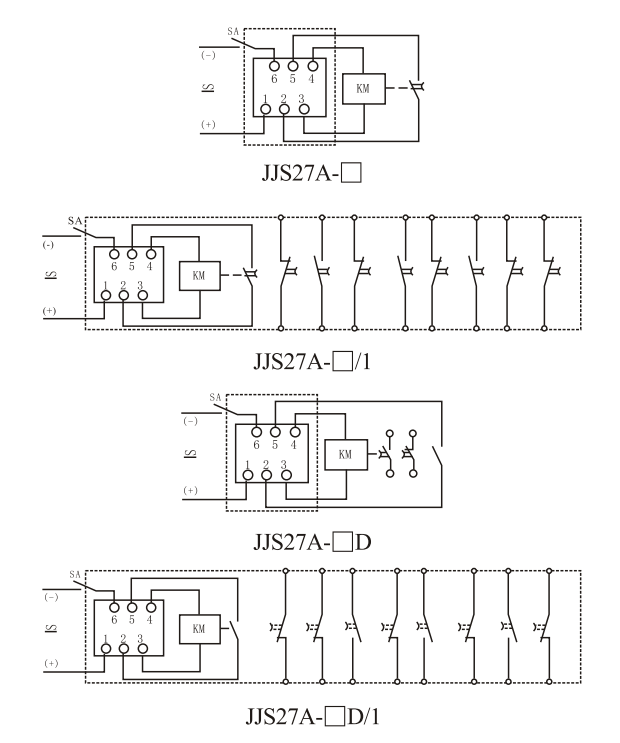

接线图

使用说明

1、释放延时型产品∶2、5端子接控制开关，切勿输入电压或接地。
2、吸合延时型产品∶2、5端子接被控制接触器开辅助触头。
3、产品的3、4输出端为固态电子开关，不可用万用表的区欧姆档测其通断性能
