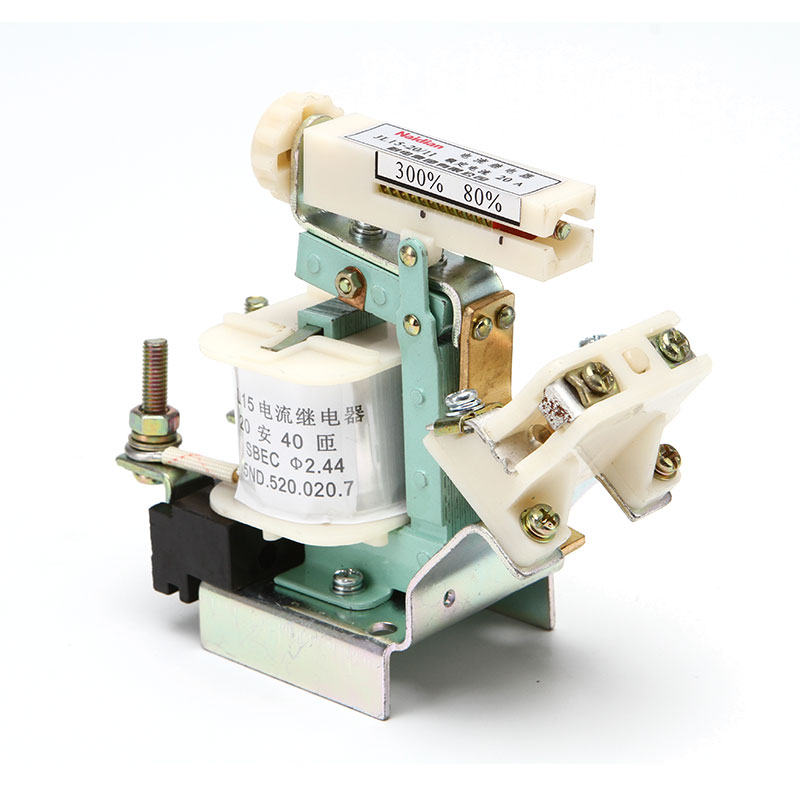

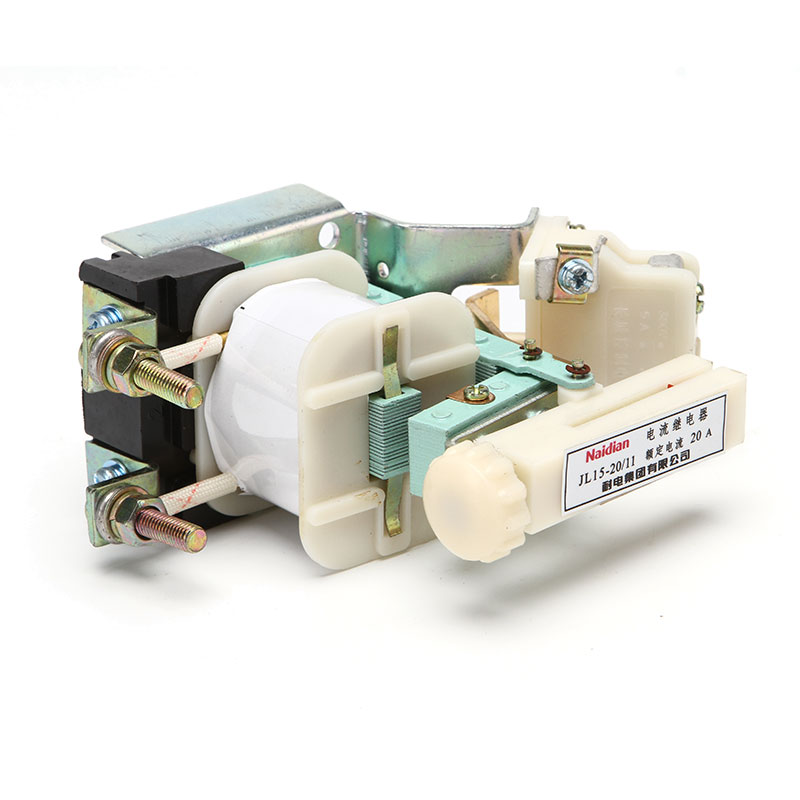

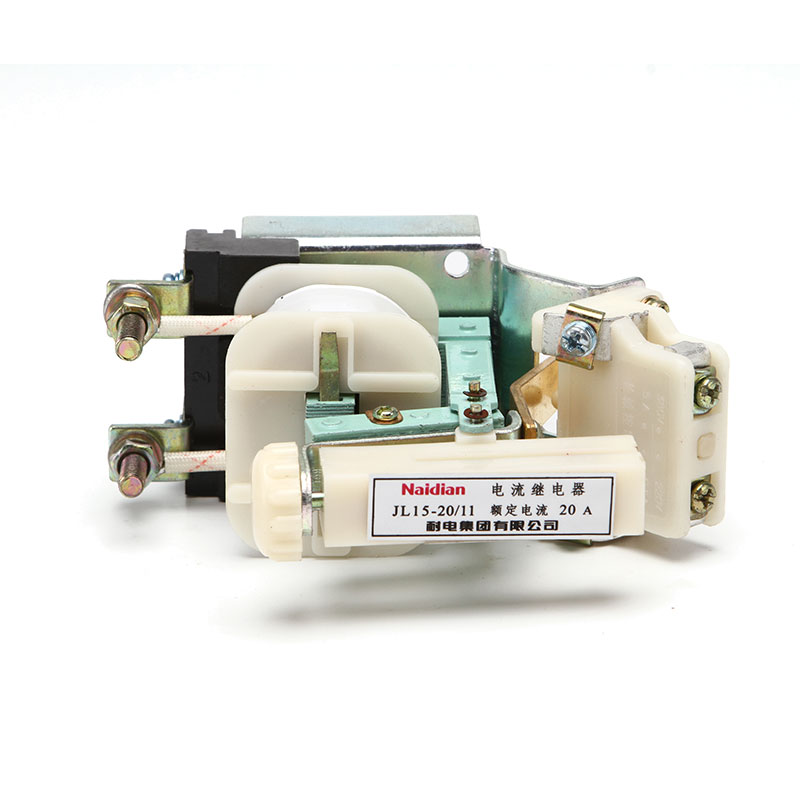

概述
Jl 15系列交直流继电器( 以下简称继电器) 是一种电流瞬时动作的电磁式继电器, 用于交流50 Hz电压380 V以下及直440 V以下, 电流至1200 A的一次回路中作为电力系统中的过电流保护元件。

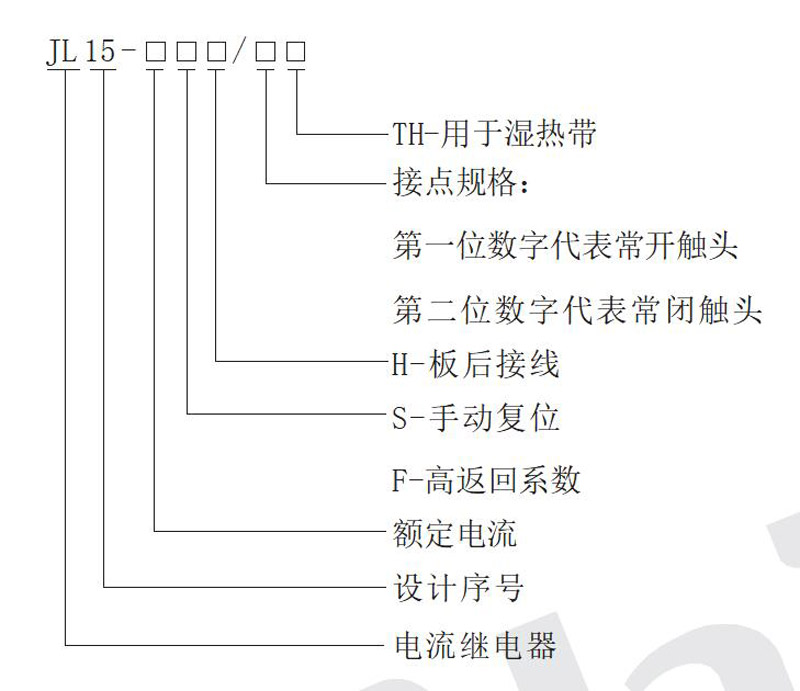

型号
主要技术参数
继电器型号规格及技术数据如下表
电流种类 |
型 号 |
吸引线圈额定电流Ie( A) |
吸引电流调整范围 |
接点形式 |
接线方式 |
备注 |
直流 或 交流 |
JL15-/ 01 JL15-/ 11 JL15-S/ 01 JL15-S/ 11 |
1 . 5 , 2 . 2 , 5 , 10 15 , 20 , 30 , 40 60 , 80 , 100 , 150 250 , 300 , 400 600 , 800 , 1200 |
80 - 300 % Ie |
|
60 A以下板前接线
80 A及以上板后接线或板前接线 |
继电器触点额 定电流为5 A |
JL15- / 02 JL15- / 22 JL15-S/ 22 JL15-S/ 22 |
|
|
||||
120 - 400 % Ie |
||||||
交流 |
JL15-F/ 01 JL15-F/ 11 |
120 - 400 % Ie |
|
返回系数为0 . 6 - 0 . 85 对600 A和1200 A者,当整定电流大于两倍额定电流时, 允许降0 . 1 |
外形及安装尺寸

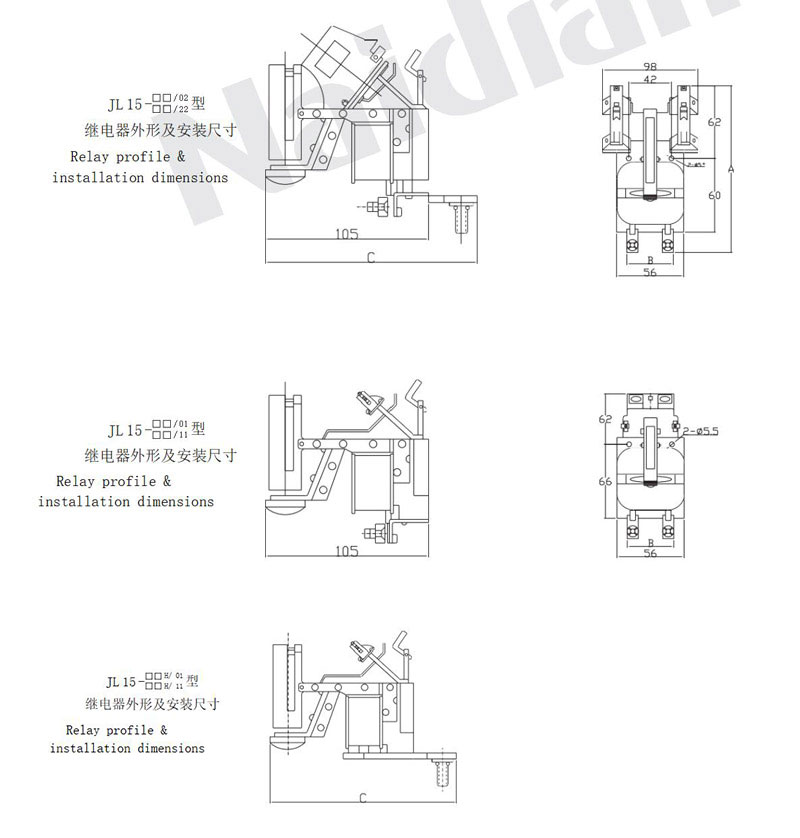

外形尺寸如下表
型 号 |
吸引线圈额定电流(A) |
接线方式 |
外形尺寸(mm) |
接线螺钉 规格 |
||
A |
B |
C |
||||
JL15- / 01 JL15- / 11 |
1 . 5 - 60 80 - 150 250 300 - 600 800 - 1200 |
板 前 |
145 185 188 188 215 |
56 69 77 77 113 |
- - - - - - |
M 6 M 8 M 10 M 12 M 16 |
JL15-H/ 01 JL15-H/ 11 |
80 - 150 250 300 - 600 800 - 1200 |
板 后 |
160 170 175 185 |
69 77 77 113 |
164 167 167 170 |
M 8 M 10 M 12 M 16 |
