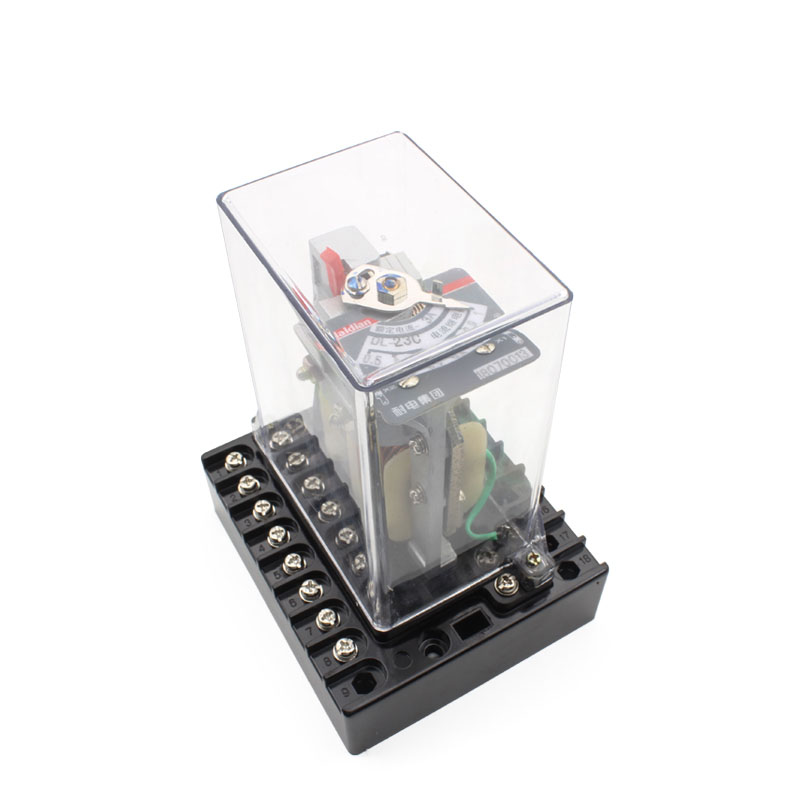

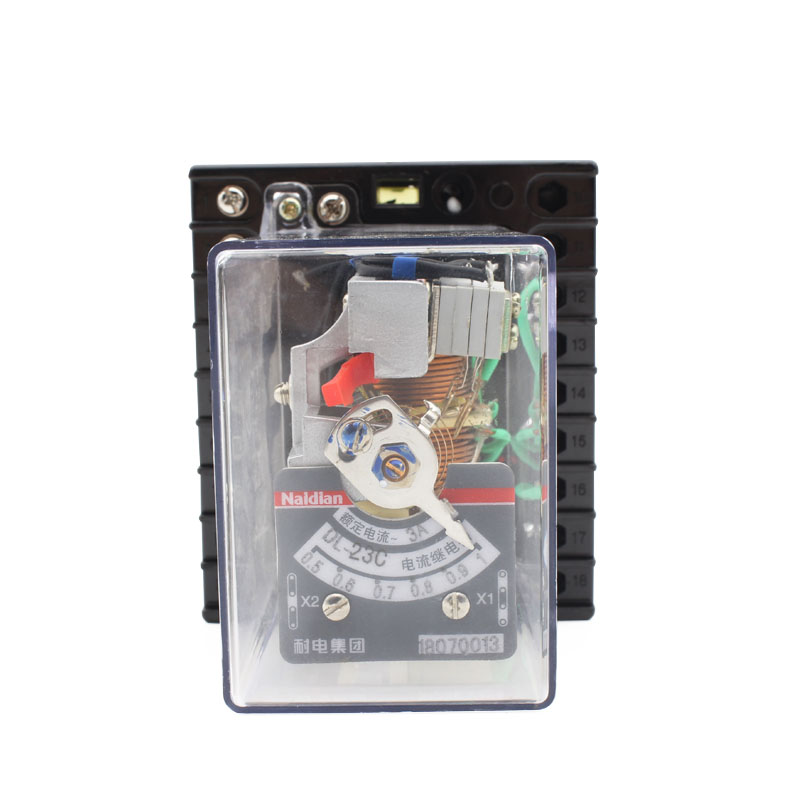

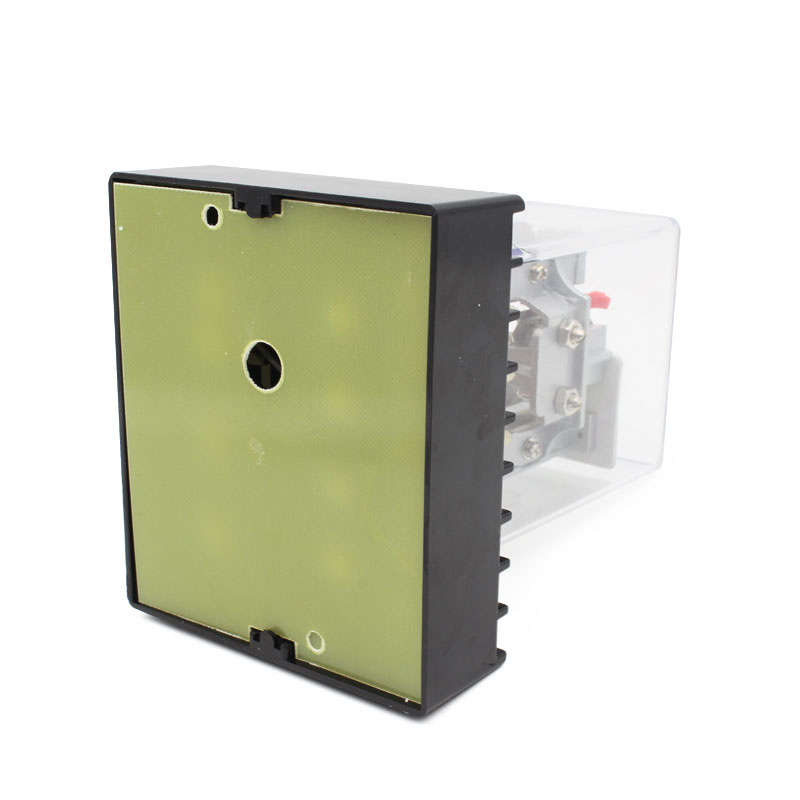

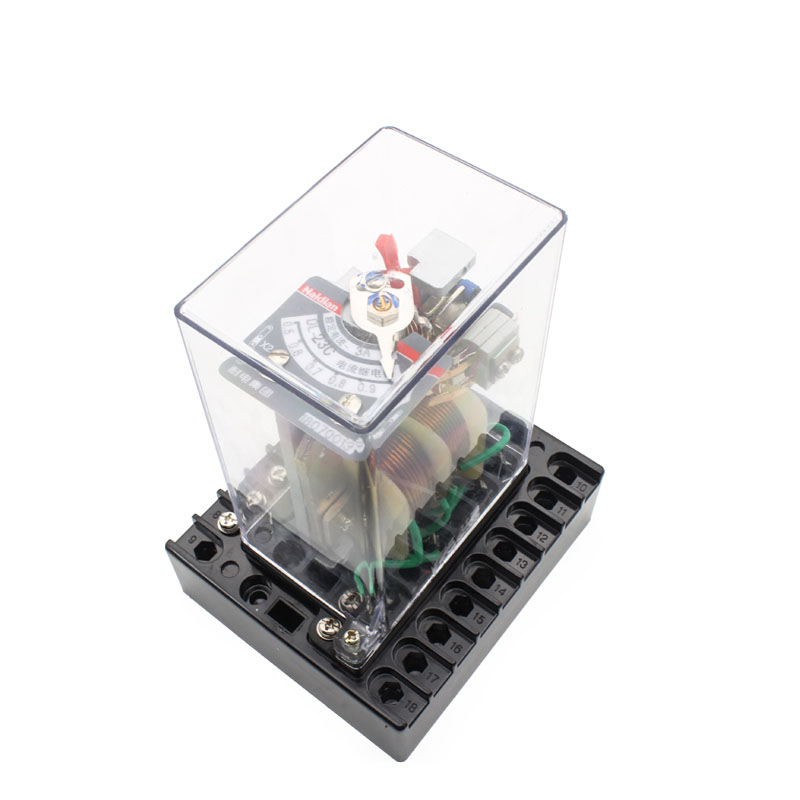

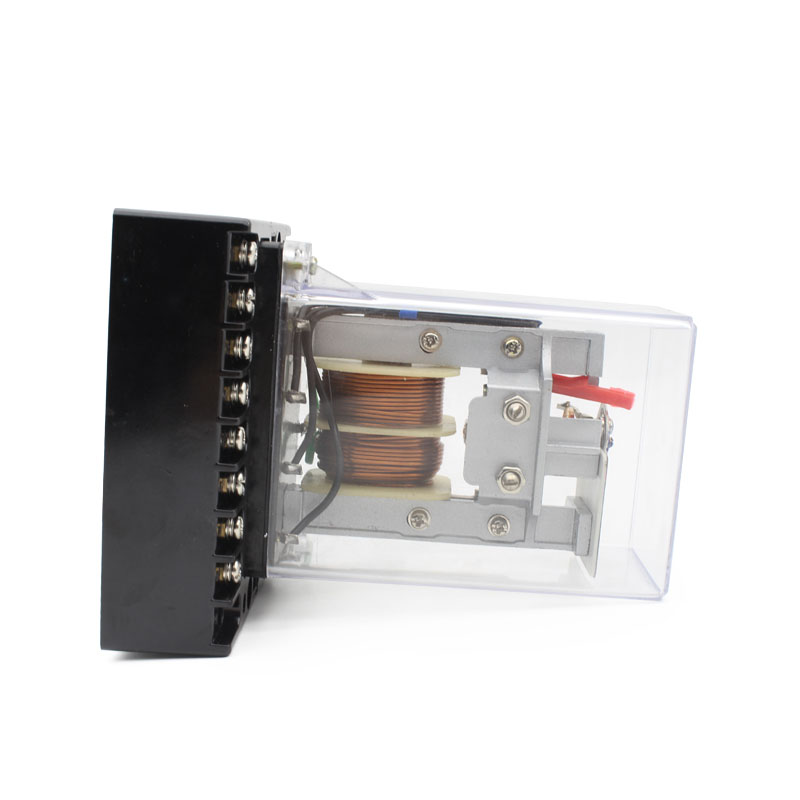

DL-20系列电流继电器

整定电流:0.2A、0.6A、2A、6A、10A、20A、50A、100A、200A
整定误差:≤±3%
返回系数:≥0.85
动作时间:1.2倍≤0.15s3倍≤0.03s
触点容量:DC40WAC200VA
触点形式:一动合、一动断、一动合一、动断、二动合、二动断
开孔尺寸:81.5×55.5mm
安装方式:采用JK-1、JK-1Q壳体

主要技术参数

最大额定电流	额定电流		长期允许电流		电流整定范围	动作电流		最小整定值时的功率消耗	返回系数
最大额定电流	线圈串联	线圈并联	线圈串联	线圈并联	电流整定范围	线圈串联	线圈并联	最小整定值时的功率消耗	返回系数
0 . 05 A	0 . 08 A	0 . 16 A	0 . 08 A	0 . 16 A	0 . 0125 - 0 . 05 A	0 . 0125 - 0 . 025 A	0 . 025 - 0 . 05 A	0 . 4 VA	0 . 8
0 . 2 A	0 . 3 A	0 . 6 A	0 . 3 A	0 . 6 A	0 . 05 - 0 . 2 A	0 . 05 - 0 . 1 A	0 . 1 - 0 . 2 A	0 . 5 VA
0 . 6 A	1 A	2 A	1 A	2 A	0 . 15 - 0 . 6 A	0 . 15 - 0 . 3 A	0 . 3 - 0 . 6 A	0 . 5 VA
2 A	3 A	6 A	4 A	8 A	0 . 5 - 2 A	0 . 5 - 1 A	1 - 2 A	0 . 5 VA
6 A	6 A	12 A	6 A	12 A	1 . 5 - 6 A	1 . 5 - 3 A	3 - 6 A	0 . 55 VA
10 A	10 A	20 A	10 A	20 A	2 . 5 - 10 A	2 . 5 - 5 A	5 - 10 A	0 . 85 VA
20 A	10 A	20 A	15 A	30 A	5 - 20 A	5 - 10 A	10 - 20 A	1 VA
50 A	15 A	30 A	20 A	40 A	12 . 5 - 50 A	12 . 5 - 25 A	25 - 50 A	2 . 8 VA
100 A	15 A	30 A	20 A	40 A	25 - 100 A	25 - 50 A	50 - 100 A	7 . 5 VA
200 A	15 A	30 A	20 A	40 A	50 - 200 A	50 - 100 A	100 - 200 A	32 VA	0 . 7

动作时间：不大于0.15s/1.2倍整定值；

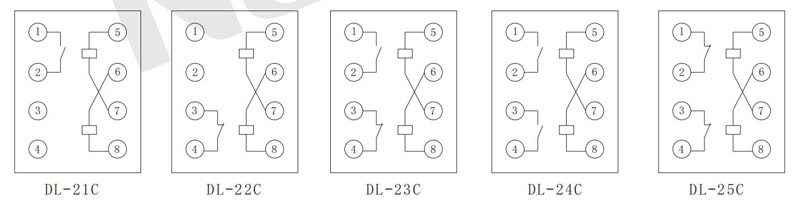

内部接线

dl 20xldljdq 2

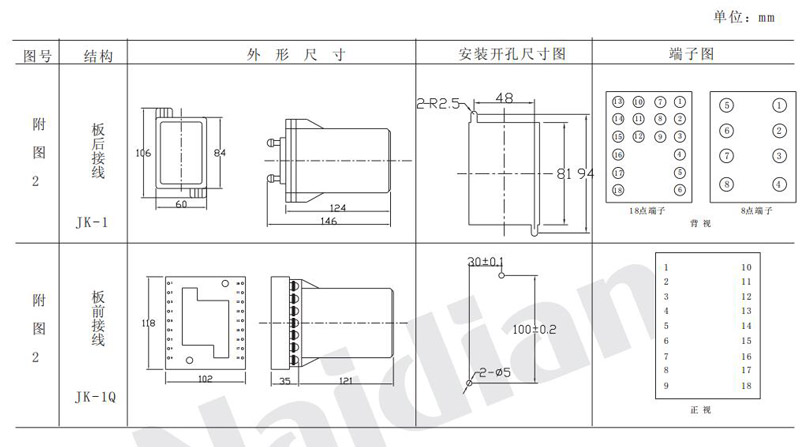

外形及开孔尺寸

本继电器采用JK-1壳体，外形尺寸，安装开孔图详见本手册附图2.
dl 20xldljdq 3
