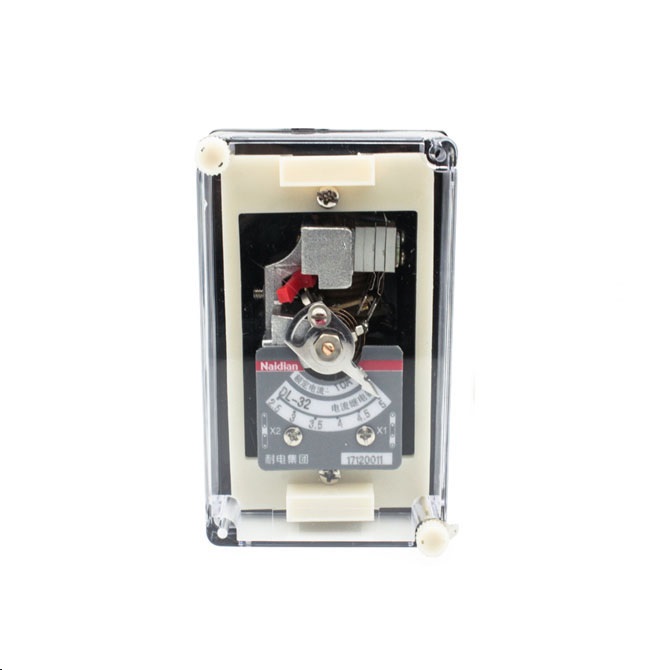

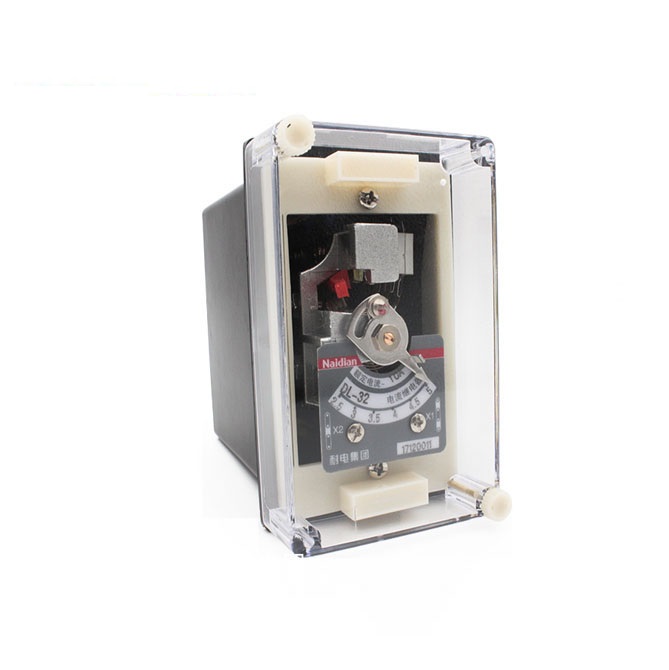

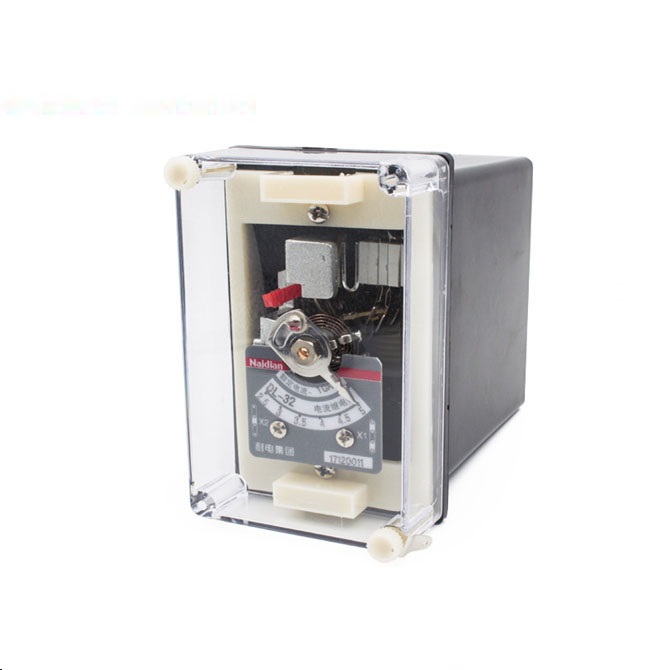

DL-30系列电流继电器 - 耐电集团有限公司

技术数据

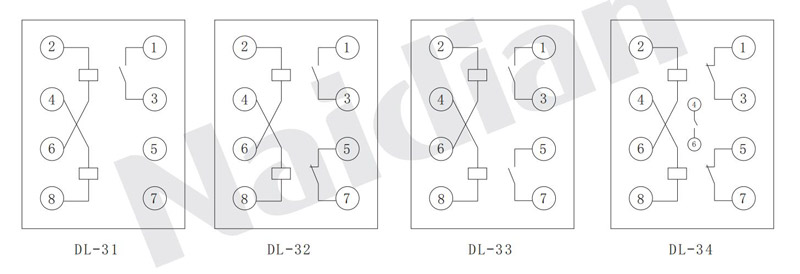

1.触点的数量，见表1

表1

型号	触点数量
型号	动合	动断
DL-31	1
DL-32	1	1
DL-33	2	1
DL-34	1	2

2.按整定值的范围来分：每整定值的动作误差不大于+6%，见表2.
3.继电器刻度极限误差不大于6%。
4.动作值的变差不大于6%

变差= (最大动作值-最小动作值 / 五次动作平均值) X100%

5.对于DL-31,32,33,34电流继电器的返回系数不小于0.8，最大整定电流为200A的不小于0.7.
6.动作时间
6.1在1.1倍动作值时，动作时间不大于0.12S；在2倍动作值，动作时间不大于0.04S。
7.过电流能力：线圈串联，从整定值均匀地上升至表3中所列的最大电流时，继电器不应有使得动合触点不工作的振动。经五次后，继电器仍能满足本技术条件的要求。
8.过电流：继电器当加1.75倍整定值或更高时继电器的动合触点应无抖动地闭合。

表 2

型号	最大整定电流（A）	额定电流（A）		长期允许电流（A）		电流整定范围（A)	动作电流（A）
型号	最大整定电流（A）	线圈串联	线圈并联	线圈串联	线圈并联	电流整定范围（A)	线圈串联	线圈并联
<	0 . 0064					只有一点刻度	0 . 0032	0 . 0064
<	0 . 01	0 . 02	0 . 04	0 . 02	0 . 04	0 . 0025 - 0 . 01	0 . 0025 - 0 . 005	0 . 005 - 0 . 001
<	0 . 05	0 . 08	0 . 16	0 . 08	0 . 16	0 . 0125 - 0 . 05	0 . 0125 - 0 . 025	0 . 025 - 0 . 05
DL- 31	0 . 2	0 . 3	0 . 6	0 . 3	0 . 6	0 . 05 - 0 . 2	0 . 05 - 0 . 1	0 . 1 - 0 . 2
<	0 . 6	1	2	1	2	0 . 15 - 0 . 6	0 . 15 - 0 . 3	0 . 3 - 0 . 6
	2	3	6	4	8	0 . 5 - 2	0 . 5 - 1	1 - 2
DL- 32	6	6	12	6	12	1 . 5 - 6	1 . 5 - 3	3 - 6
	10	10	20	10	20	2 . 5 - 10	2 . 5 - 5	5 - 10
DL- 33	15	10	20	15	30	3 . 75 - 15	3 . 75 - 7 . 5	7 . 5 - 15
	20	10	20	15	30	5 - 20	5 - 10	10 - 20
	50	15	30	20	40	12 . 5 - 50	12 . 5 - 25	25 - 50
	100	15	30	20	40	25 - 100	25 - 50	50 - 100
DL- 34	200	15	30	20	40	50 - 200	50 - 100	100 - 200

表 3

型号	最大整定电流（A）	最大试验电流（A）
DL- 31 DL- 32 DL- 33 DL- 34	0 . 0049	0 . 025
	0 . 0064	0 . 032
	0 . 01	0 . 05
	0 . 05	0 . 025
	0 . 2	1
	0 . 6	3
	2	10
	6	30
	10	50
	15	75
	20	100
	100	100
	200	100
	200	200

9.当无外来的碰撞和振动时，继电器的各整定（第一点除外）位置上的工作电流为0.6整定值时，其动断触点应可靠地闭合电路。
10.在动作和返回电流下：继电器的可动系统不应当停滞在中间位置。
11.在周围空气的相对温度不大于85%，继电器的电路对外壳（外壳上的非导电金属部分）的绝缘电阻，用500V兆欧表测量应当不小于300MΩ。
12.继电器的导电部分对外壳（外壳上的非导电金属部分）的绝缘，能耐受50Hz交流电压2kV历时1min的试验。
13.触点断开容量：当电压不大于250V及电流不大于2A时，触点的断开功率，在具有电感负荷的直流电路（时间常数不大于5X10s）中为50W，在交流电路中为250VA。
14.功率消耗
在最小整定值处，继电器的线圈所消耗的功率不超过表4的数据。

使用和维护

1.继电器使用前，需取去外壳，拔出机器，检查有无在运输中产生的损坏，如动片碰到磁板，游丝各圈相碰，动牌轴上的摩擦等，为此，将继电器的指针整定在第一整定点上，用手将可动系统住磁板方向转动，然后放开，可动系统应当转回到原来位置直到止档，然后进行必要的调整和整定。
2.继电器在重新调整时，必须保证：
2.1可动系统的轴向活动量在0.15-0.3min之间。
2.2动片与磁极间的气隙，应当保证继电器在规定的任何工作情况下，动片和磁板不得相碰。
2.3具有动合触点和动断触点的继电器，桥形触点不得同时接触一动合静触点和一动断静触点。
2.4当指针由第一刻度值旋向最终刻度值时，游丝各圈不相碰。
2.5继电器动作时，桥形触点应当在静触点的中心线上滑动（公差+1mm），动.静触点总气隙不小于2mm.
2.6静触点和限制片之间的距离应不大于0.3mm。
2.7在调整继电器的动作值时，最小整定值的调整主要是改变游丝反作用力的大小，最大整定值的调整，主要是改变动片和磁板间的气隙等。
2.8不宜润滑继电器轴和轴承。
2.9不允许用砂纸或其它粗糙材料清洁触点，宜用锋利的刀刃或清洁的细磨石清洁触点，然后用清洁的，柔软的布片擦干净，避免用手指接触触点。

表4

型号	最大整定值（A）	最小整定值（A）	最小整定值时的功率消耗（A）
DL- 30	0 . 0064	0 . 0064（只有一点刻度）
	0 . 01	0 . 0025	0 . 4
	0 . 05	0 . 0125	0 . 4
	0 . 2	0 . 05	0 . 55
	0 . 6	0 . 15	0 . 55
	2	0 . 5	0 . 55
	6	1 . 5	0 . 55
	10	2 . 5	0 . 8
	15	3 . 75	0 . 8
	20	5	0 . 8
	50	12 . 5	6
	100	25	20
	200	30

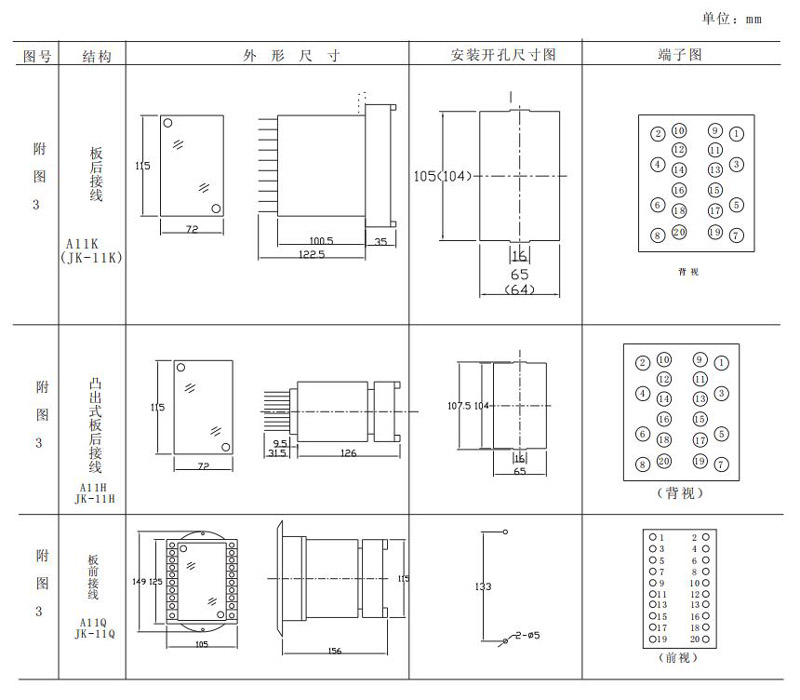

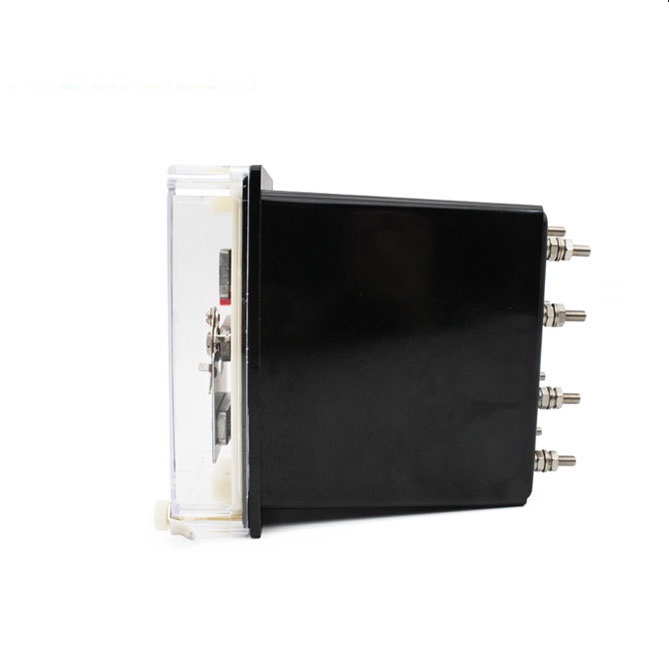

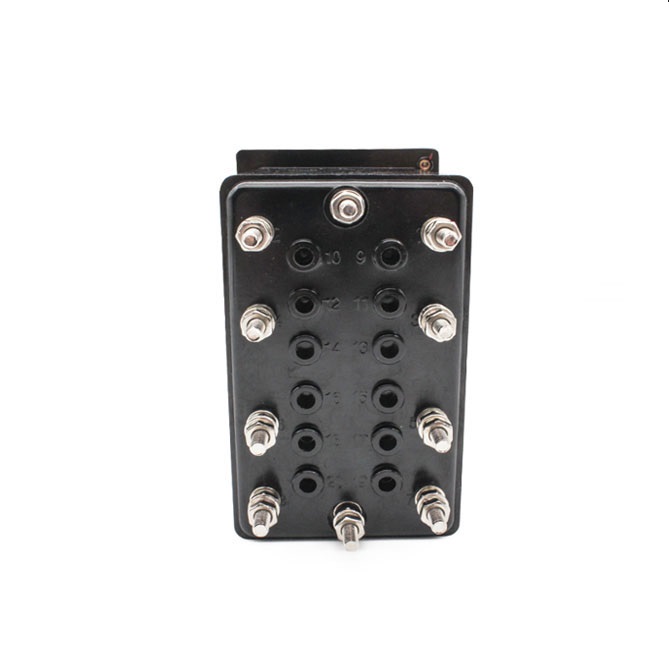

外形及开孔尺寸

本继电器采有A11K,A11H,A11Q壳体结构，外形及安装开孔尺寸详见本手册288页附图3.

dl 30xldljdq 3
