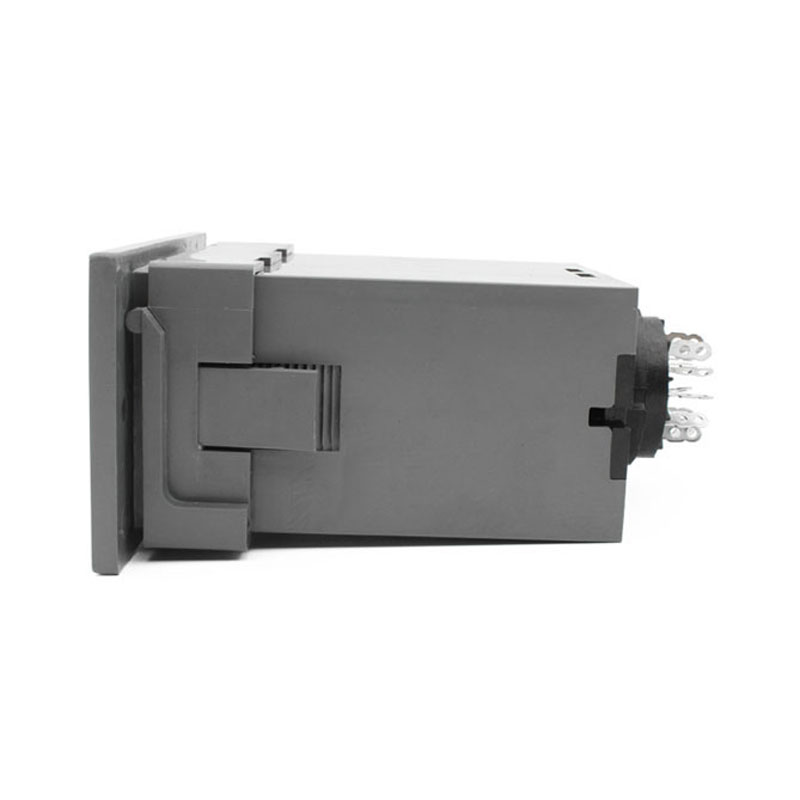

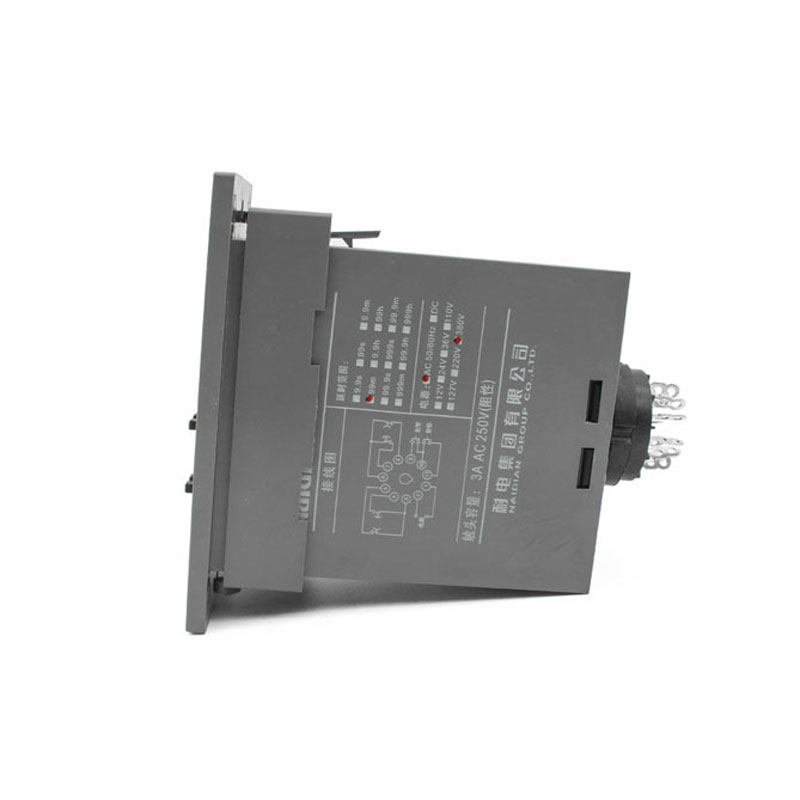

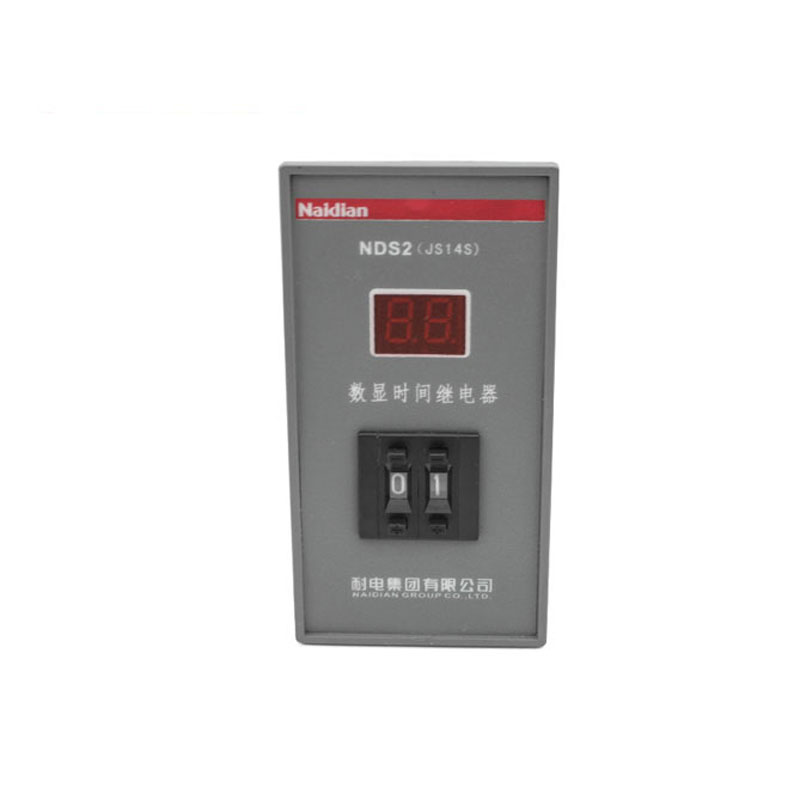

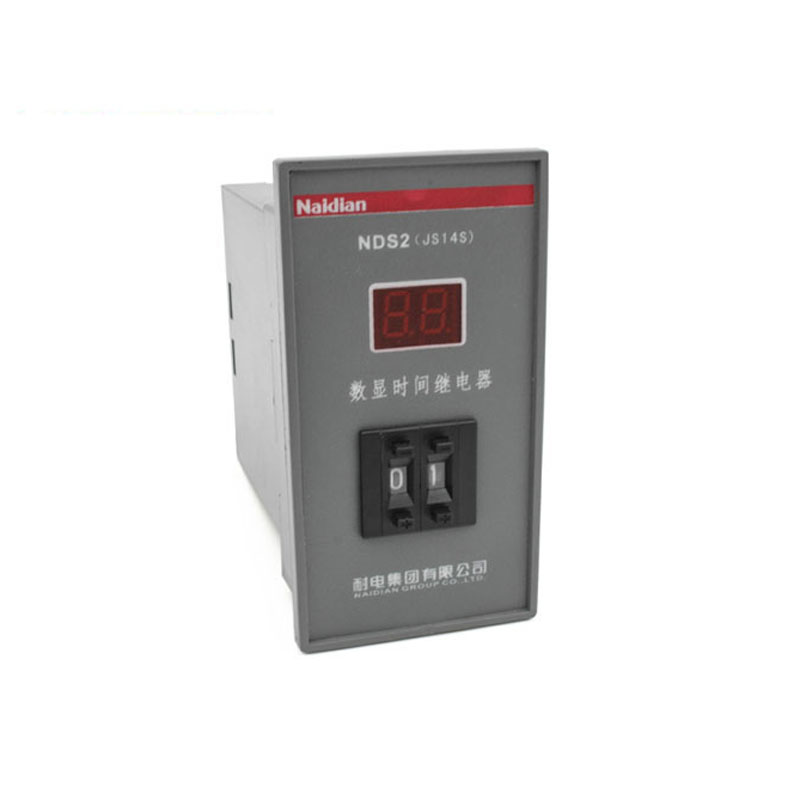

NDS2(JS14S)数显时间继电器

概述

JS14S系列数显式时间继电器（以下简称继电器）属通电延时型。适用于交流50/60Hz，额定工作电压380V及以下或直流工作电压24V的控制电路中作延时元件，按预定的时间接通或分断电路。

本系列继电器执行Q/NDL 10036-2000企业标准，符合GB14048.5-2000和JB/T10047-1999的有关规定。

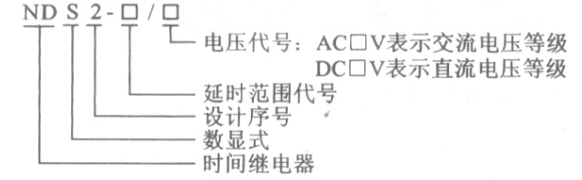

符号及含义

主要技术数据

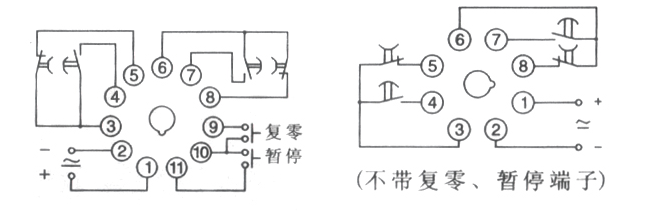

接线图

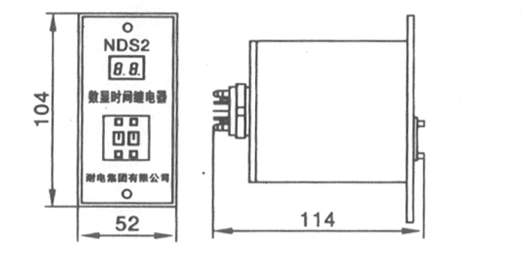

外形及安装尺寸图

使用说明

1、因继电器具有记忆功能，需通电前预置好延时时间，通电后预置的时间无效，继电器重复启动间隔时间应≥0.5s。

2、把拨码开关及时段开关预置好，接通电源。此时显示并开始计时，到预置时间，延时触点实现转换，实现定时控制。

3、复零功能∶在任意时刻接通复零端子（9、10），继电器恢复到初始状态。

4、暂停功能∶在任意时刻接通暂停端子（10、11），计时暂停，显示保持此刻时间，断开后继续计时。

5、在强电场环境且复位及暂停连接导线较长时，请使用屏蔽导线。复零端子（9、10），暂停端子（10、11）切勿输入电压或接地，以免损坏产品。
