NDW200微机综合保护装置系列

NDW200微机技术参数

1.额定数据

交流电流∶5A、1A
交流电压∶100V
交流频率∶50HZ
直流电压∶220V、110V

2.功率消耗

3.过载能力

 4.测量误差

5.温度影响

正常工作温度-10℃~55℃范围内动作值因温度变化而引起的变差不大于±1%

6.允许环境变化

7.抗干扰性能

（1） 脉冲干扰试验
能承受频率为1MHZ及100KHZ电压幅值共模2500V，差模1000V的衰减震荡波脉冲干扰试验.

（2）静电放电抗扰度测试
能承受IEC61000-4-2标准IⅣ级、试验电压 8KV的静电接触放电试验。

（3）射频电磁场辐射抗扰度测试

能承受IEC61000-4-3标准Ⅲ级、干扰场强 10V/M的辐射电磁场干扰试验。

（4）电快速瞬变脉冲群抗扰度测试
能承受 IEC61000-4-4 标准IⅣ级的快速瞬变干扰试验。

（5）浪涌（冲击）抗扰度试验
能承受IEC61000-4-5标准IⅣ级、开路试验电压4KV的浪涌干扰试验。

（6）供电系统及所连设备谐波、谐间波的干扰试验
能满足IEC610004-7标准B级、电流和电压的最大允许误差不大于测量值的5%。

（7）电源电压暂降、短时中断和电压变化的抗扰度试验
能承受IEC61004-11标准 70% UT 等级的电压暂降、短时中断干扰试验。

（8）振荡波抗扰度试验
能承受IEC61004-12标准V级阻尼振荡波干扰试验，以及电压幅值共模4KV、差模2KV的IV级振铃波干扰试验。

（9）工频磁场抗干扰度
能承受IEC61000-4-8标准IV级持续工频磁场干扰试验。

（10）阻尼振荡磁场抗干扰度
能承受 IEC610004-10标准Ⅳ级阻尼振荡磁场干扰试验。

8.绝缘耐压性能

交流输入对地∶大于100兆欧
直流输入对地∶大于100兆欧
信号及输出触点对地∶大于100兆欧
开入回路对地∶大于100兆欧
能承受2KV/1min 的工频耐压，5KV的冲击电压

9.机械性能

（1）振动
能承受GB/T7261中16.3规定的严酷等级为I级的振动耐久能力试验

（2）冲击
能承受GB/T7261中17.5规定的严酷等级为I级的冲击耐久能力试验

（3）碰撞
能承受GB/T7261中第18章规定的严酷等级为I级的碰撞试验

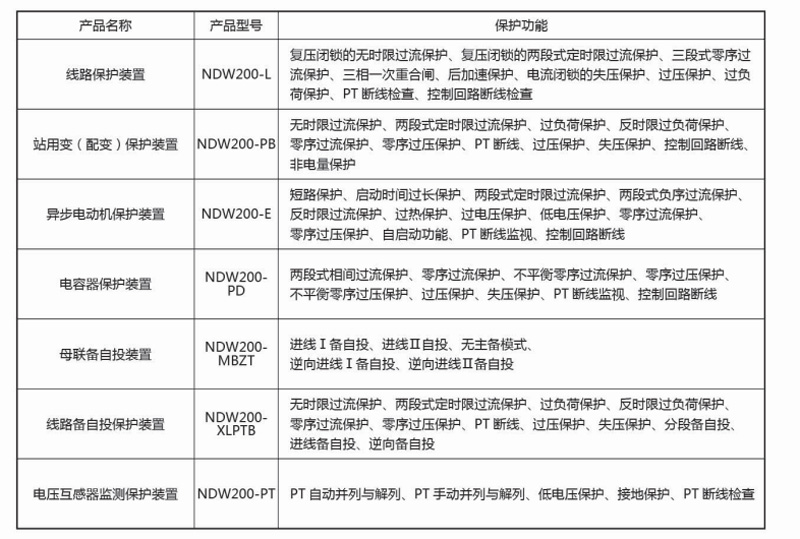

NDW200系列微机选型表

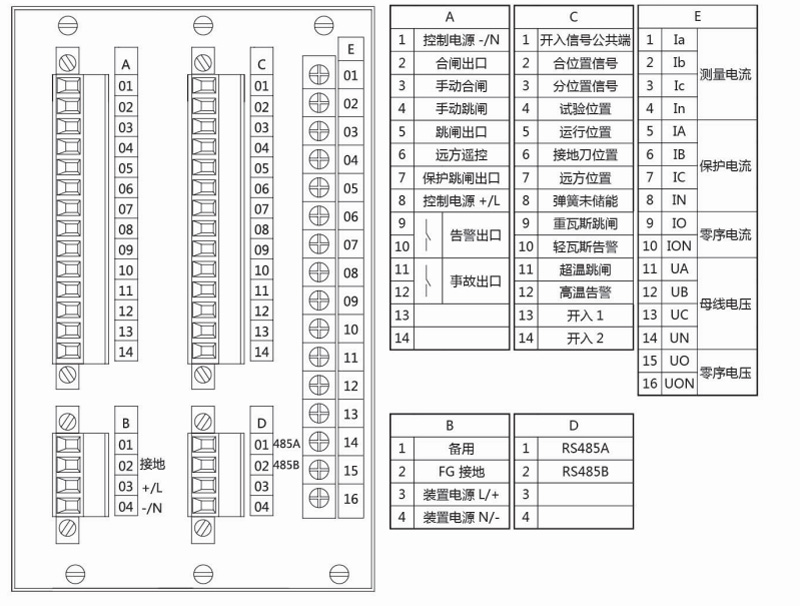

NDW200-PB变压器保护端子图

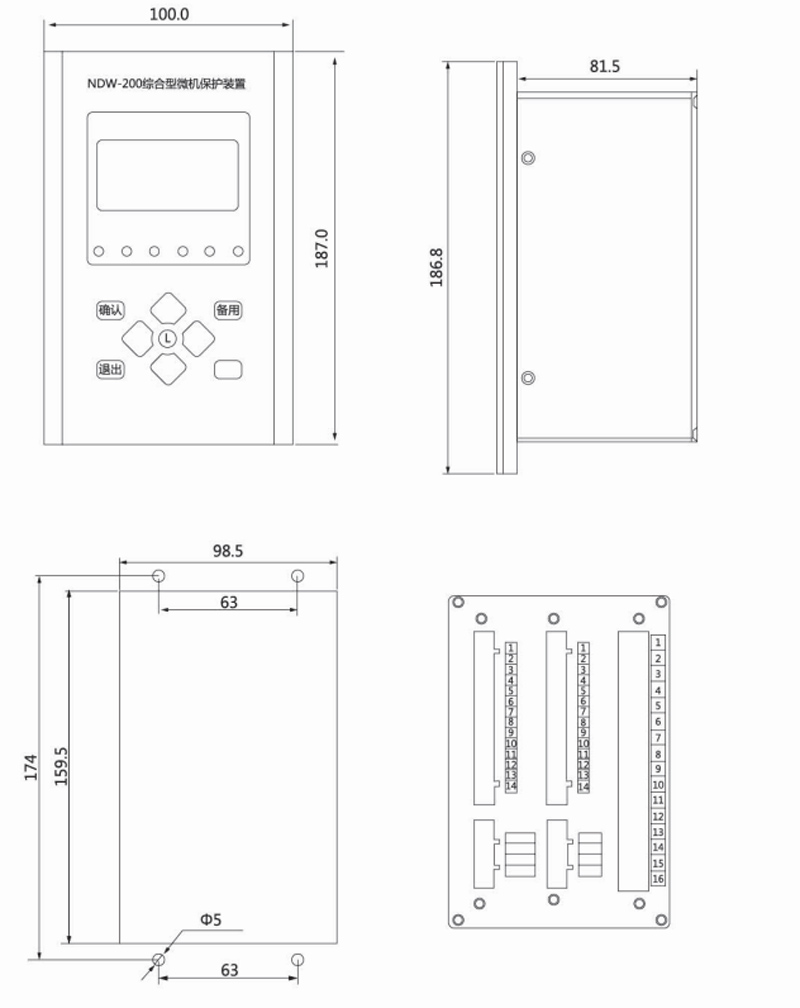

NDW200外形及开孔尺寸
