NDW300系列保护装置

技术参数

2.1 额定数据

交流电流       5A、1A
交流电压       100V
交流频率       50HZ
直流电压       220V、110V

2.2 功率消耗

交流电流回路     IN=5A         每相不大于 0.5VA
交流电压回路     U=UN          每相不大于 0.2VA
直流电源回路     正常工作      不大于 8W
                           保护动作      不大于 10W

2.3 过载能力

交流电流回路: 2倍额定电流                      连续工作
                         10 倍额定电流                  允许工作 10S
                         40 倍额定电流                  允许工作 1S
交流电压回路: 1.2 倍额定电压                   连续工作
直流电源回路: 80％～110％额定电压        连续工作

2.4 测量误差

电流          不大于±0.5%
电压          不大于±0.3%
功率          不大于±1.0%

2.5 温度影响

正常工作温度-10℃～55℃范围内动作值因温度变化而引起的变差不大于±1％

2.6 允许环境条件

正常工作温度         -10℃～55℃
相对湿度                45％～90％
大气压力                80～110kpa

2.7 抗干扰性能

⑴ 脉冲干扰试验
能承受频率为 1MHZ 及 100KHZ 电压幅值共模 2500V，差模 1000V 的衰减震荡波脉冲干扰试验.

⑵ 静电放电抗扰度测试
能承受 IEC61000-4-2 标准Ⅳ级、试验电压 8KV 的静电接触放电试验。

⑶ 射频电磁场辐射抗扰度测试
能承受 IEC61000-4-3 标准Ⅲ级、干扰场强 10V/M 的辐射电磁场干扰试验。

⑷ 电快速瞬变脉冲群抗扰度测试

⑸ 浪涌(冲击) 抗扰度试验
能承受 IEC61000-4-5 标准Ⅳ级、开路试验电压 4KV 的浪涌干扰试验。

⑹ 供电系统及所连设备谐波、谐间波的干扰试验
能满足 IEC61000-4-7 标准 B 级、电流和电压的最大允许误差不大于测量值 的 5％。

⑺ 电源电压暂降、短时中断和电压变化的抗扰度试验
能承受 IEC61000-4-11 标准 70％UT 等级的电压暂降、短时中断干扰试验。

⑻ 振荡波抗扰度试验
能承受 IEC61000-4-12 标准Ⅳ级阻尼振荡波干扰试验，以及电压幅值共模 4KV、差模 2KV 的Ⅳ级振铃波干扰试验。

⑼ 工频磁场抗干扰度
能承受 IEC61000-4-8 标准Ⅳ级持续工频磁场干扰试验。

⑽ 阻尼振荡磁场抗干扰度
能承受 IEC61000-4-10 标准Ⅳ级阻尼振荡磁场干扰试验。

2.8 绝缘耐压性能

交流输入对地：大于 100 兆欧
直流输入对地：大于 100 兆欧
信号及输出触点对地：大于 100 兆欧
开入回路对地：大于 100 兆欧
能承受 2KV/1min 的工频耐压，5KV 的冲击电压

2.9 机械性能

⑴ 振动
能承受 GB/T 7261 中 16.3 规定的严酷等级为 I 级的振动耐久能力试验

⑵ 冲击
能承受 GB/T 7261 中 17.5 规定的严酷等级为 I 级的冲击耐久能力试验

⑶ 碰撞
能承受 GB/T 7261 中第 18 章规定的严酷等级为 I

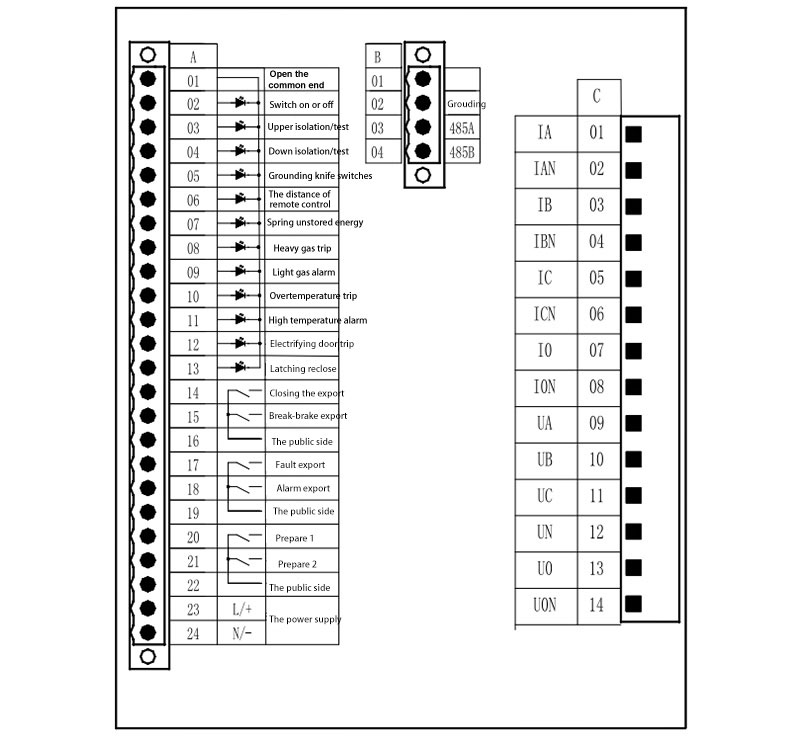

NDW300-ZH微机保护端子图

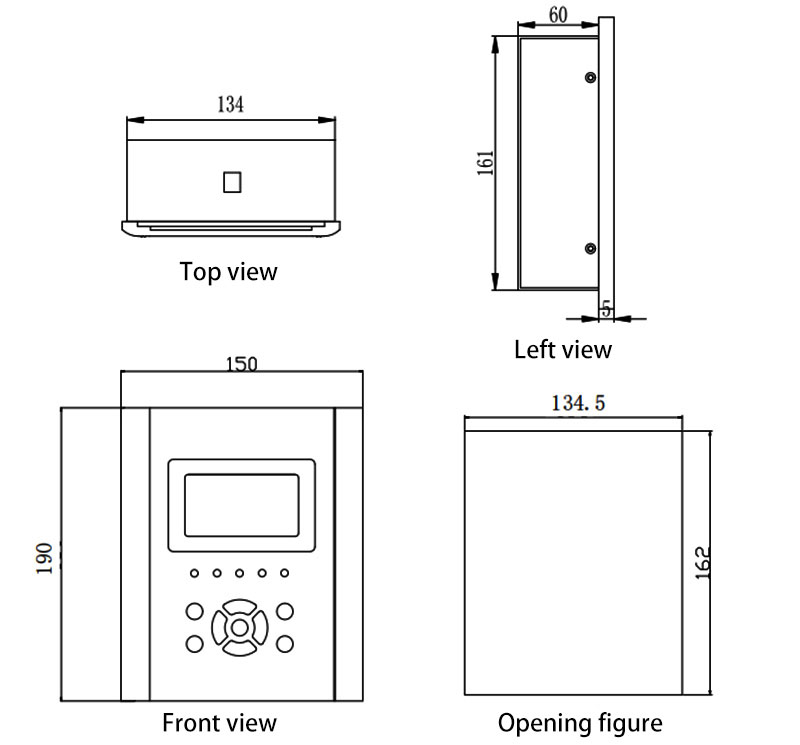

形及开孔尺寸
