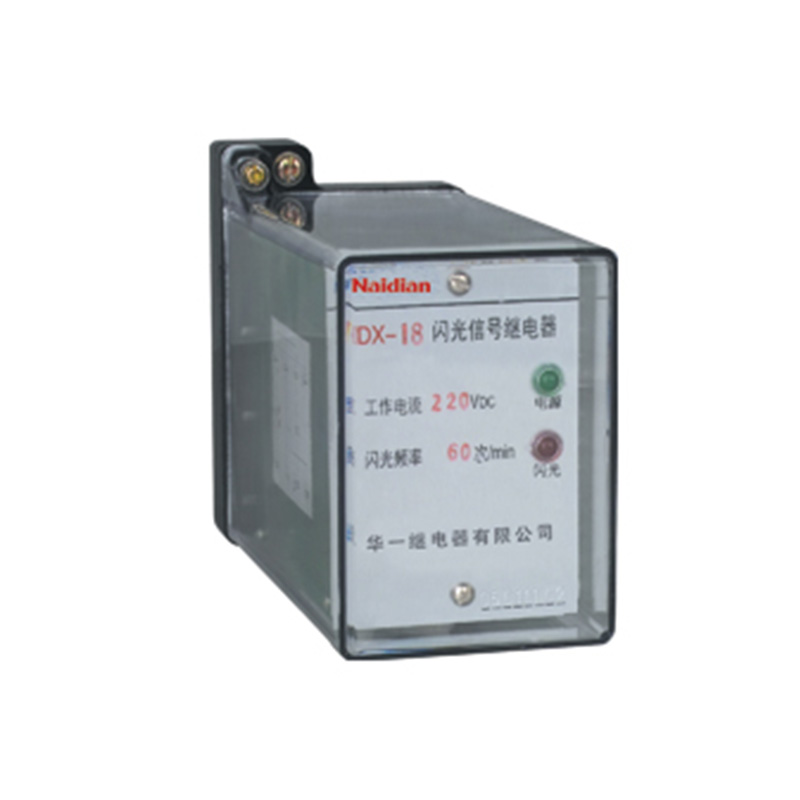

DX-18、19闪光、信号继电器

额定值（Un）:直流电压（V）：220 110 48
交流电压：220（50HZ）
触点形式: 直流：1转交流：1动合
闪光频率(次/min) ：40-80
动作值：≦80%Un
功耗：DC≦6W AC≦12VA

用途

DX-18,19型闪光信号继电器(以下简称继电器)用于交直流信号回路.当工作线圈电源接通后,触点可周期性的接通和断开,使受控的灯光信号发出闪光.DX-19继电器可接通30路LED型节能灯信号回路。

主要技术参数

额定值:DC 220V,110V,48V;
AC 220V,50Hz。
动作值:不大于80%额定电压.
闪光频率：每分钟40-80次。
动作值：不大于70%额定值。
功率消耗：DX-18直流不大于6W,交流不大于12VA;
DX-19直流不大于6W，交流不大于6VA；

介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V（有效值）50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

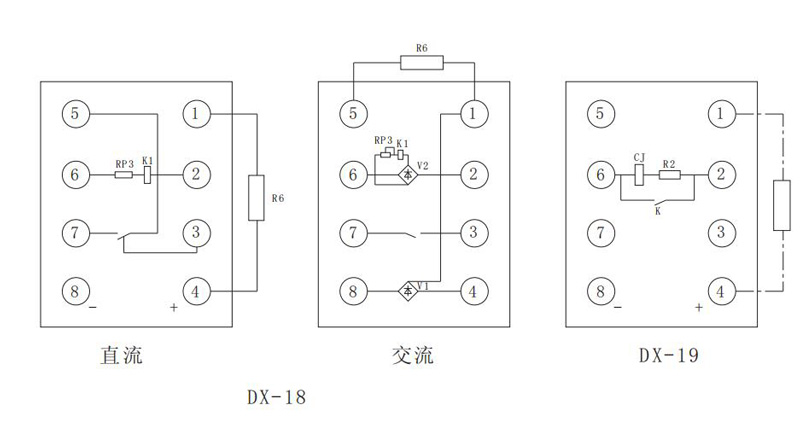

内部接线

dx 18 19sg xhjdq 2

外形及开孔尺寸

dx 18 19sg xhjdq 3
