DX-8、8G信号继电器

整定范围：
电压: 12、24、48、110、220V
电流: 0.01、0.015、0.02、0.025
0.04、0.05、0.075、0.1
0.15、0.25、0.5、0.75
1、2A
动作电流：电压: ≤90% ≤70%
动作时：间≤30ms
功率消耗：电流≤0.3W电压≤1.8W
触点容量：DC50WAC250VA
触点形式：三动合
外形尺寸：60×63.5×152mm
开孔尺寸：54.5×37.5mm
安装方式：板前、板后接线

资料下载

即时聊天

产品概述
产品参数

应用范围

DX-8,8G型信号继电器（以下简称继电器）在直流操作的保护和自动控制装置中，用作机械保持和手动复归的动作指示器。

主要技术参数

额定值：DC220V,110V,48V,24V,12V,0.01A,0.015A,0.025A,0.05A,0.075A,0.1A,0.15A,0.25A,0.5A,0.75A, 1A,2A,4A.
动作值：电压型不大于70%额定值；电流型不大于99%额定值。
功率消耗：电压型不大于3W；电流型不大于0.3W。
触点数量：在电压不超过250V，电流不超过5A，时间常数为5+0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5x10次。输出触点长期允许接通电流为5A。
介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V（有效值）50Hz交流电压历时1分钟试验而无绝缘击穿或闪络现象。
动作时间：不大于30ms.

内部接线

dx 8 8gxhjdq 2

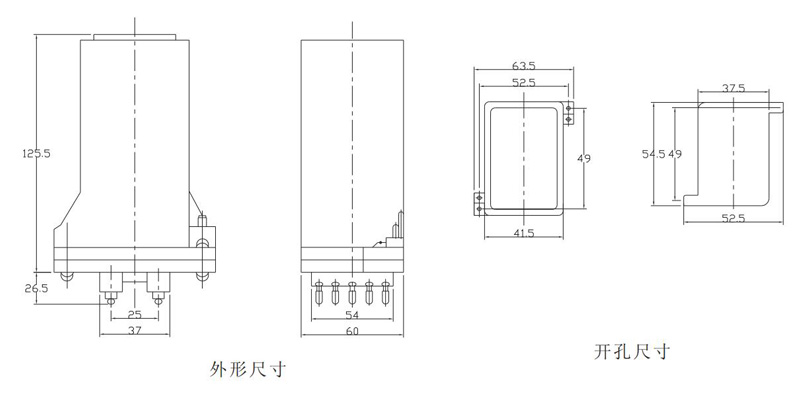

外形及开孔尺寸

dx 8 8gxhjdq 3
