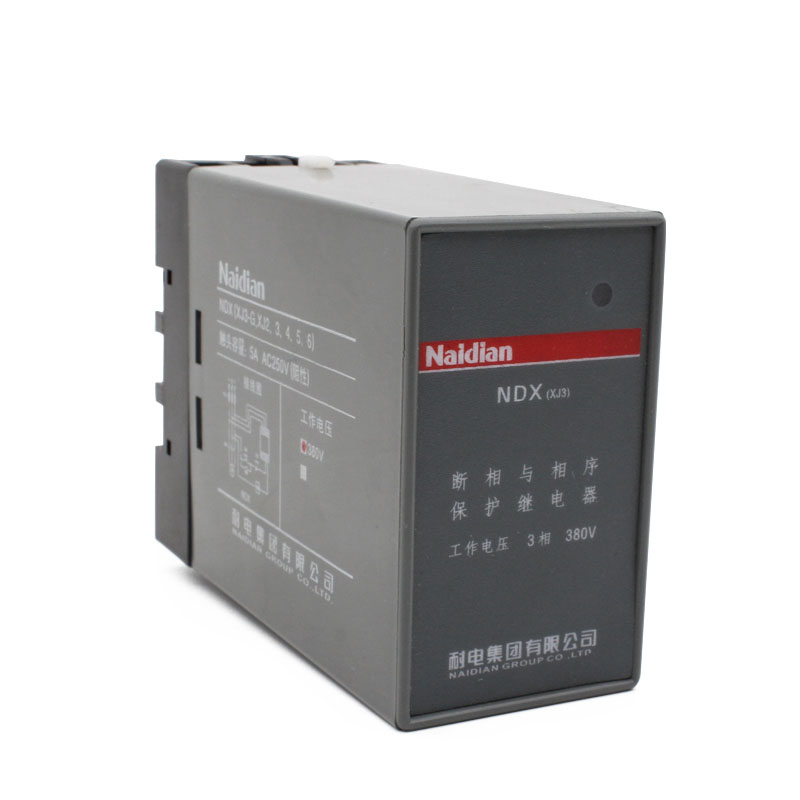

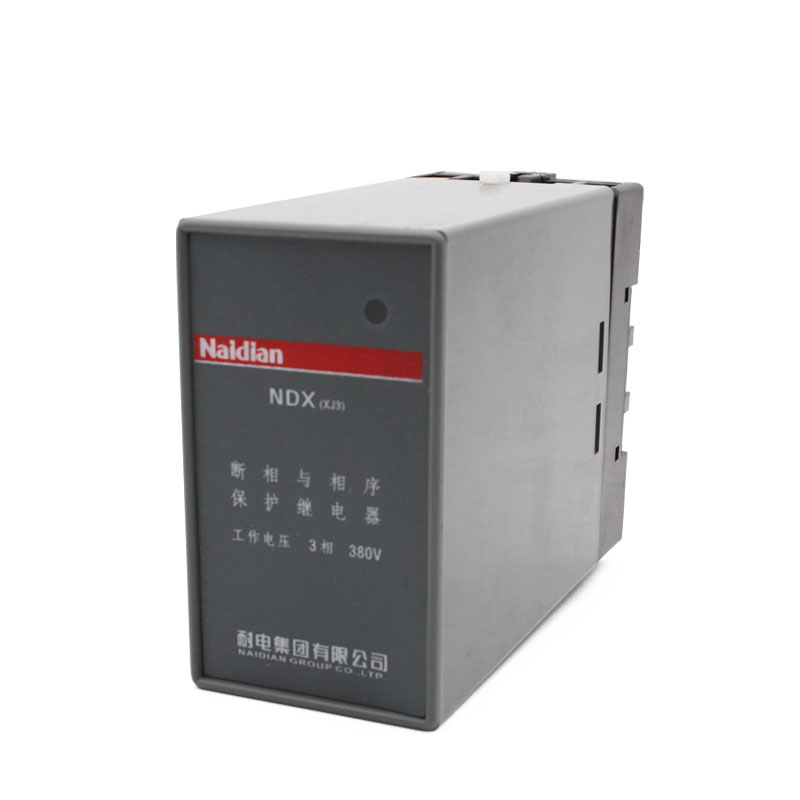

NDX(XJ3 4 5)断相与相序保护继电器

资料下载

即时聊天

产品概述
产品参数

概述

NDX系列断相与相序保护继电器（以下简称保护器）适用于交流50Hz，电压380V的供电电路中与交流接触器等开关电器组成电动机控制电路。当电动机的主电路出现错相、断相、电压不平衡等非正常状态时，及时断开开关电器触头分断电动机的三相电源，快速可靠地保护电动机。
保护器采用电压取样方式，与电动机的功率大小无关，无需进行任何电流等级的整定和调整。整机具有适用范围广，使用简单方便，性能稳定可靠等优点

型号规格

型号	保护功能	指示器件	触点数量
NDX-A	相序保护	无	一对常开
NDX-B	相序保护	无	一对常开
NDX-C	断相保护、相序保护	工作指示灯亮，产品处于保护状态	一对常开一对常闭
NDX-D	断相保护相序保护电压不平衡保护	工作指示灯在绿色状态下,产品处于正常运行状态工作指示灯在红色状态下,产品处于保护状态
NDX-E	断相保护相序保护电压不平衡保护	工作指示灯在绿色状态下,产品处于正常运行状态工作指示灯在红色状态下,产品处于保护状态

主要技术参数

1、工作电源∶三相380V 50Hz，允许波动范围为（90%～110%）Ue。

2、断相保护∶在 NDX系列产品电压取样信号①、②、③前端，三相电源中任一相断电，保护器可靠的动作，起到断相保护作用（NDX-B、C产品只对启动时的断相起保护作用，对工作过程中的断相不保护）。

3、相序保护∶保护器相序认定后，如果任意调换一相线，电机将无法启动，保护器起到相序保护作用。

4、电压不平衡保护∶三相电源中任一相电压与另两相电压之间的不对称度≥13%时，保护器应可靠的动作，起到保护作用（NDX-A、B、C 无此保护功能）。

5、触点容量∶AC380V 5A;
NDX-C:AC380V 3A)

6、电寿命∶1×10⁵次

7、机械寿命∶1×10⁶次。

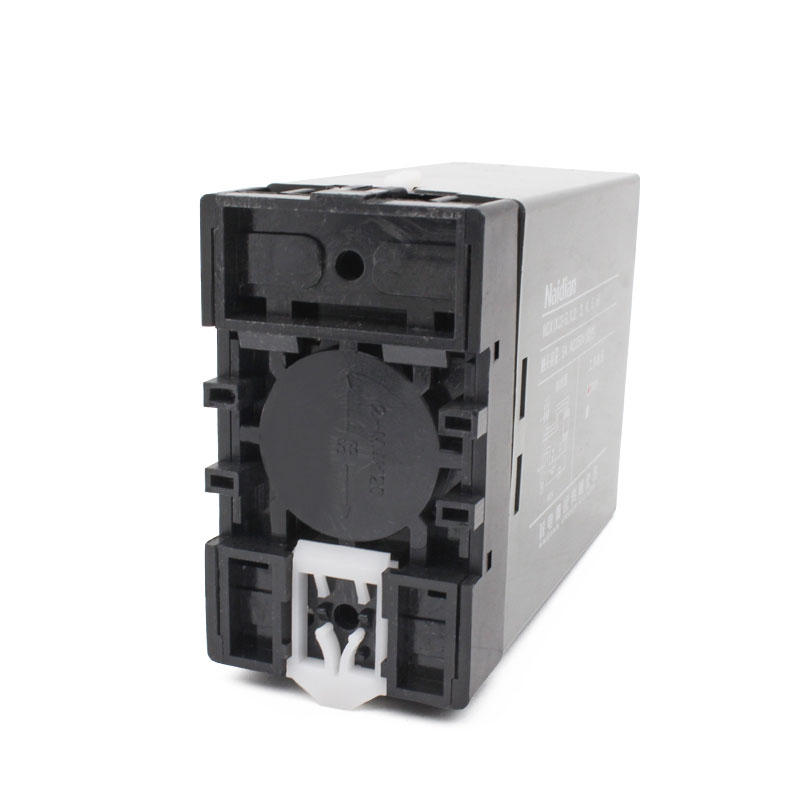

8、安装方式∶装置式。

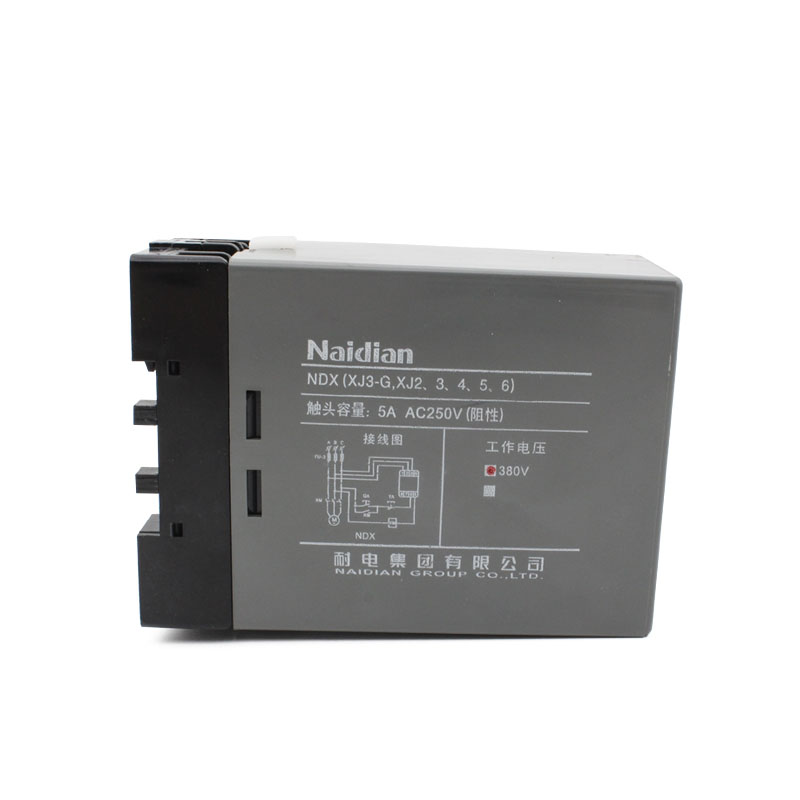

接线图

外形及安装尺寸

使用说明

1、按接线图正确接线，如电动机无法启动，则保护器已进行相序鉴别，需将保护器输入的A、B、C三相电源任意换一相，电动机即能正常启动，此时保护器相序已认定。
2、NDX系列保护继电器应在无腐蚀性气体、严重霉菌及尘埃的场所使用和贮存。
3、NDX-A、B继电器在不通电状态下其触点5、6断开;在正常运行状态下，其触点5、6接通;在保护状态下其触点5、6断开。
4、NDX-C、D、E继电器在不通电状态下其触点5、6断开，7、8接通;在正常运行状态下，其触点5、6接通，7、8断开;在保护状态下，其触点5、6断开，7、8接通。
