产品说明

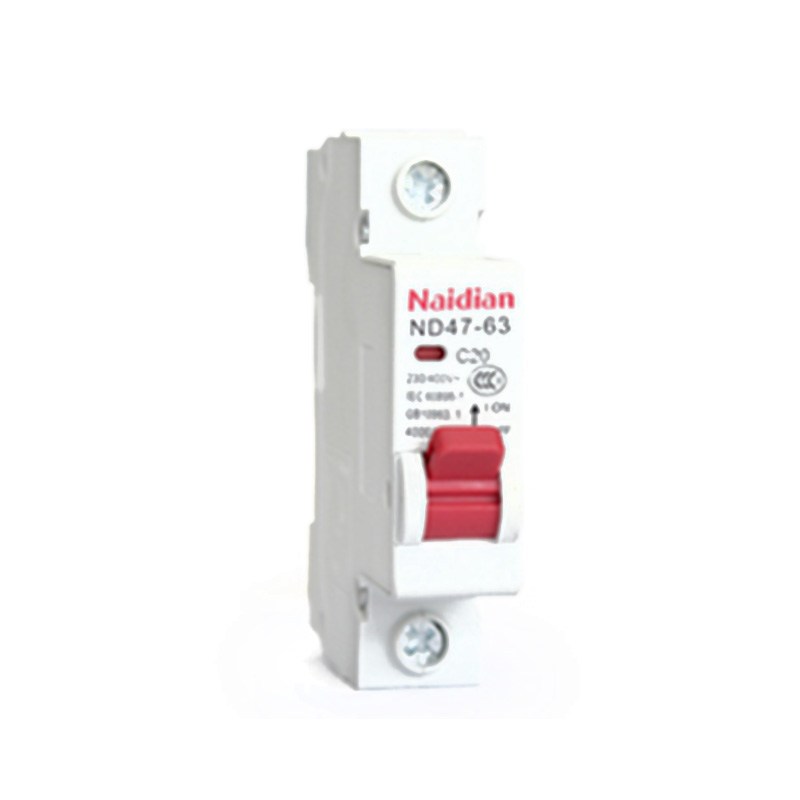

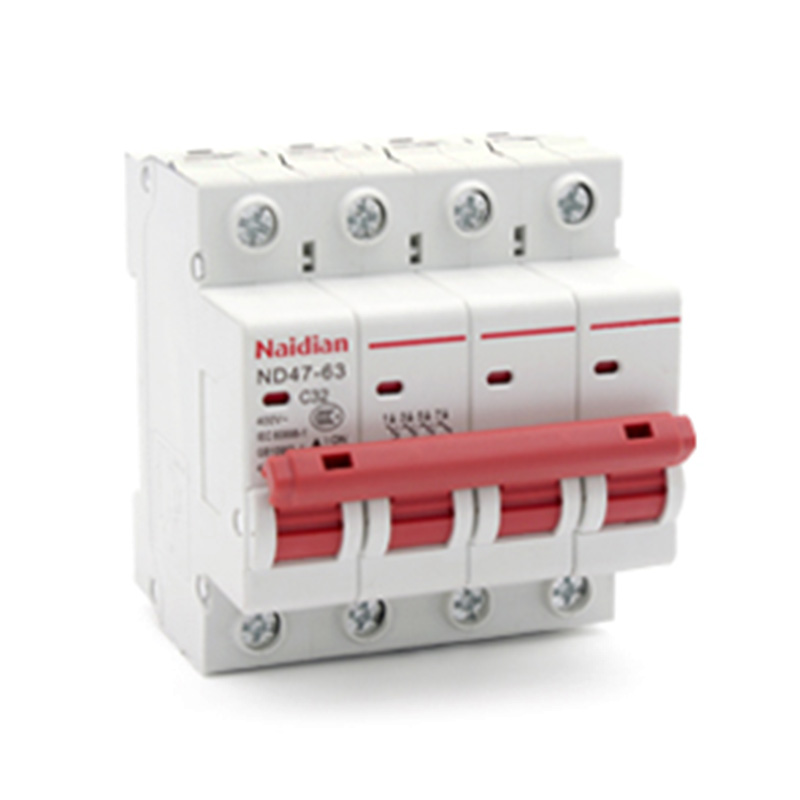

ND47-63 小型断路器，适用于照明配电系统（C型）或电动机的配电系统（D型）。主要用于交流50Hz，额定电压至230V、400V，额定电流至1A~63A的线路中起过载、短路保护作用，同时也可以在正常情况下不频繁地分断电器装置和照明线路。
符合标准：GB10963.1 IEC 60898-1.
正常工作条件
环境湿度∶-5℃~40℃，24h内平均值不超过35℃. 海拔高度∶安装地点的海拔不超过2000m.
主要技术参数
■主要规格∶按额定电洞In分∶1A 2A 3A 4A 5A 6A 10A 16A 20A 26A 32A 40A 50A 63A
■极数∶a单极 b二及c三极 d四极
■按断路器瞬时脱扣的型式分∶C型（5In~10In）D型（10In-16In）
■额定运行短路分断能力∶lcn=lcs：6KA
■机械电气寿命∶
电气寿命∶不低于6000次 机械寿命∶不低于20000次。
技术性能
|
产品类型 |
额定电流 |
极数 |
电压 |
分断能力（A） |
|
ND47-63（C） |
C1~C40 |
1 |
230/400 |
6000 |
|
C1~C40 |
2,3,4 |
400 |
6000 |
|
|
C50~C63 |
1 |
230/400 |
6000 |
|
|
C50~C63 |
2,3,4 |
400 |
6000 |
|
|
ND47-63（D） |
D1~63 |
1 |
230/400 |
6000 |
|
D1~63 |
2,3,4 |
400 |
6000 |
过电流保护特性
|
脱扣器额定电流ln（A） |
起始状态 |
实验电流 |
规定时间 |
预期结果 |
备注 |
|
1~63 |
冷态 |
1.13ln |
t≤1h |
不脱扣 |
|
|
1~63 |
紧接着a顶试验后进行 |
1.45ln |
t＜1h |
脱扣 |
电流在5s内稳定的上升至规定值 |
|
1~32 |
冷态 |
2.55ln |
1s＜t＜60s |
脱扣 |
|
|
40~63 |
冷态 |
2.55ln |
1s＜t＜120s |
脱扣 |
|
|
1~63 |
冷态 |
5ln |
t≤0.1S |
不脱扣 |
C型 |
|
1~63 |
冷态 |
10ln |
t＜0.1S |
脱扣 |
C型 |
|
1~63 |
冷态 |
10ln |
t≤0.1s |
不脱扣 |
D型 |
|
1~63 |
冷态 |
16ln |
t＜0.1s |
脱扣 |
D型 |

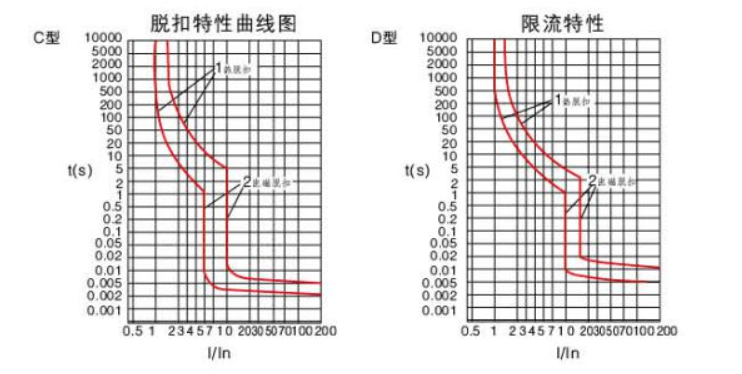

动作特性曲线图
|
额定电流ln（A） |
1~6 |
10 |
16、20 |
25 |
32 |
40、50 |
63 |
|
铜导线标称截面积（mm）² |
1 |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
注：接线适用25mm²以下导线连接，扭矩2.0N·m。

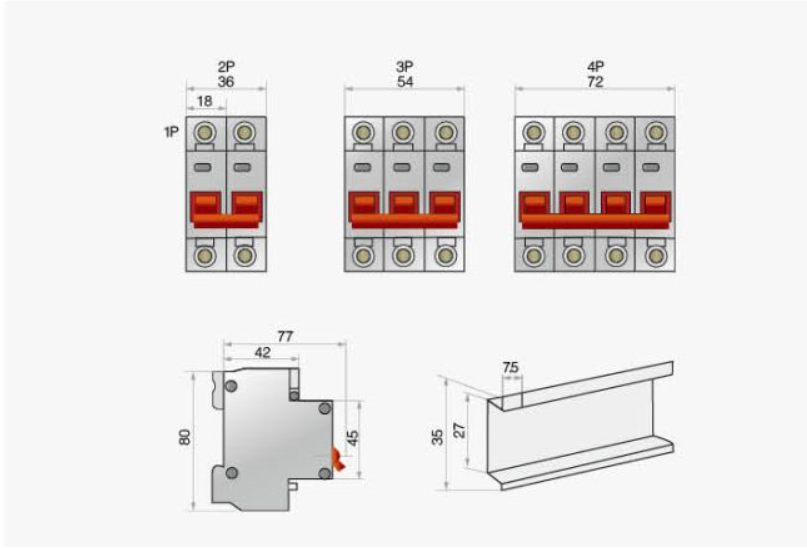

外形及安装尺寸（mm）
