DZ-10系列中间继电器

主要技术参数

额定电压：DC 12V,48V,110V,220V.
动作值：不大于70%额定电压值。
返回值：不小于额定值的5%。
动作时间：在额定值下不大于45ms。
返回时间：当输入激励量由额定值降至零时，继电器的返回时间不大于60ms。
功率消耗：不大于7W。
触点容量：在电压不超过250V，电流不超过1A，时间常数为5ms+0.75ms直流有感负荷电路，断开容量为50W；在 电压不超过250V，电流不超过5A，功率因数cos =0.4+0.1的交流电路中，断开容量为500VA。输出触点在上述规定的 负荷条件下，产品能可靠动作及返回5x10次。输出触点长期允许接通电流为5A。
介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V（有效值 ）50Hz的交流电压，历时1分钟试验而无绝缘 击穿或闪络现象。

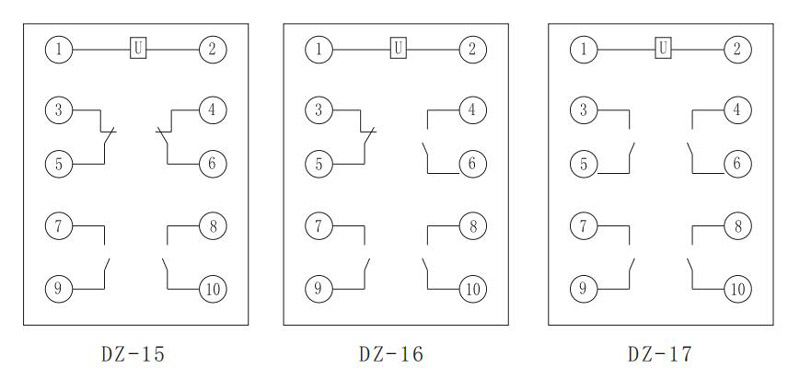

内部接线图

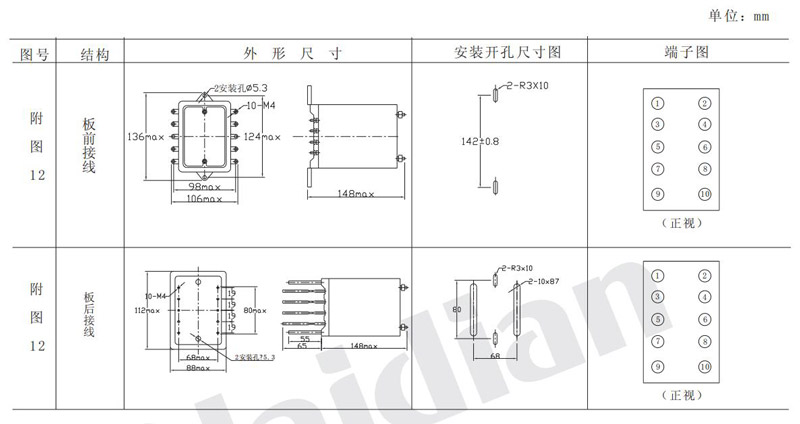

外形及开孔尺寸

本继电器采用凸出式固定接线，外形尺寸，安装开孔图详见附图12.
