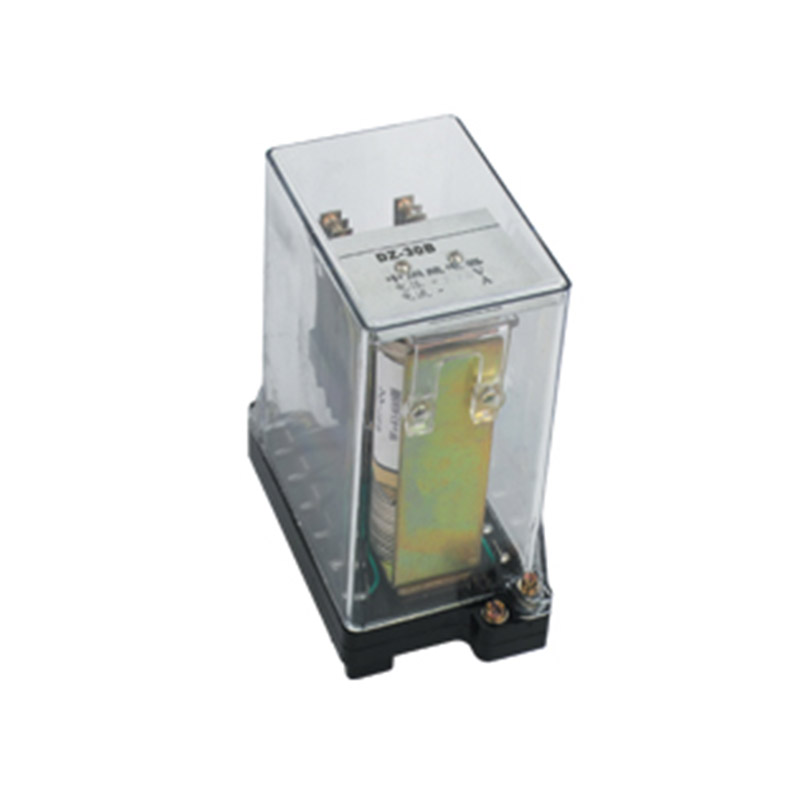

DZ-30B(G)型中间继电器

触点形式：3副动合,3副转换,6副动合
额定电压：220 ,110,48,24,21
动作电压：不大于70%Un
返货电压：不小于5%Un
动作时间：额定电压下≤45
触点断开容量：直流有感负荷50W交流电路250VA

资料下载

即时聊天

产品概述
产品参数

应用范围

DZ-30B(DZ-30BG)系列中间继电器用于直流操作的各种保护和自动控制线路中，作为辅助继电器以增加触点数量和触点容量。
DZ-30BG是DZ-30B的改进型。该继电器克服了原来DZ-30B继电器采用的绕组线径为0.06-0.07漆包线。在长期运输中，出现的断线缺点，提高了可靠性。其余内部接线，外形尺寸，接线端子，使用功能等不变。

主要技术参数

额定电压：DC 220V,110V,48V,24V,12V。
动作值：额定电压值30-70%。
返回值：不小于额定值的5%。
动作时间：在额定电压下，动作时间不大于45ms。
返回时间：不大于60ms。
功率消耗：不大于7W。
触点容量：在电压不超过250V，电流不超过5A，时间常数为5+0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5X10次。输出触点长期允许接能电流为5A.

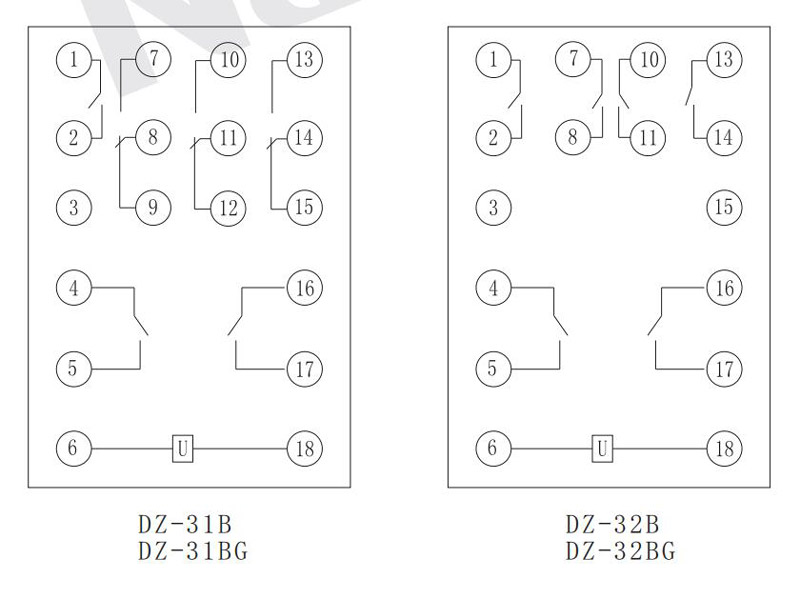

内部接线图 dz 30b g xzjjdq 2

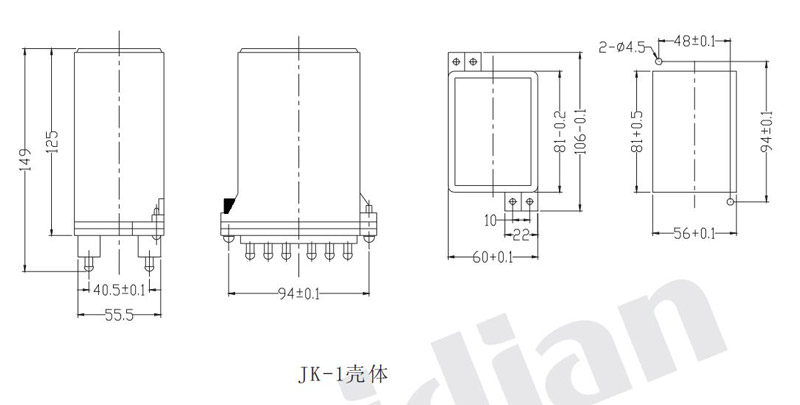

外形及开孔尺寸 dz 30b g xzjjdq 3
