应用范围

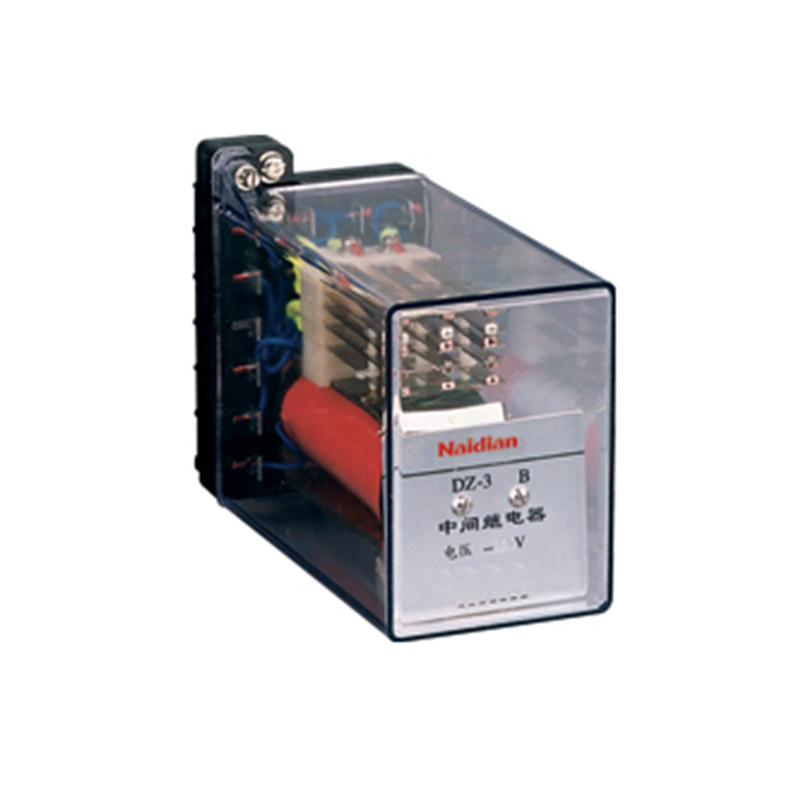

DZ-3/Z型中间继电器（以下简称继电器）用在保护和自动控制装置中作为辅助元件，以扩大被控电路，提高接触能力。
结构特点
电磁式，螺管结构，触点对数多，容量大，直流操作，动作快。壳体结构采用JK-1(凸出式后接线），JKF-1Q （凸出式前接线）和JK-6/1（嵌入式后接线）标准组件。
主要技术参数
DZ-3/Z型中间继电器主要技术数据见表
|
型号 |
延时范围（S) |
额定电压（V) |
动作电压 |
动作时间（ms) |
功率消耗（W) |
触点断开能力 |
|||||
|
额定电压（V） |
直流电路（A) |
交流电路（A) |
触点联结 |
||||||||
|
动合 |
动断 |
非电感 |
电感 |
||||||||
|
DZ-3/Z1 |
2 |
6 |
24 48 110 220 |
低于70 %Un |
Un下20-50 |
Un下≤7 |
24，48 |
5 |
5 |
5 |
1 |
|
10 |
10 |
10 |
2并联 |
||||||||
|
DZ-3/Z2 |
4 |
4 |
|||||||||
|
110 |
5 |
4 |
5 |
1 |
|||||||
|
DZ-3/Z3 |
6 |
2 |
7 |
- |
10 |
2并联 |
|||||
|
220 |
1 |
- |
5 |
1 |
|||||||
|
DZ-3/Z4 |
0 |
8 |
|||||||||
|
5 |
4 |
10 |
2串联 |
||||||||
|
DZ-3/Z5 |
8 |
0 |
|||||||||
|
- |
- |
10 |
2并联 |
||||||||
注：1.继电器触点长期允许接通电流不大于5A。
2.触点的最大流通能力在交流或直流220V下为15A。

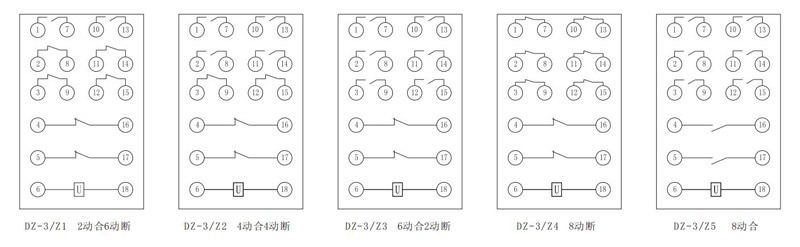

内部接线图

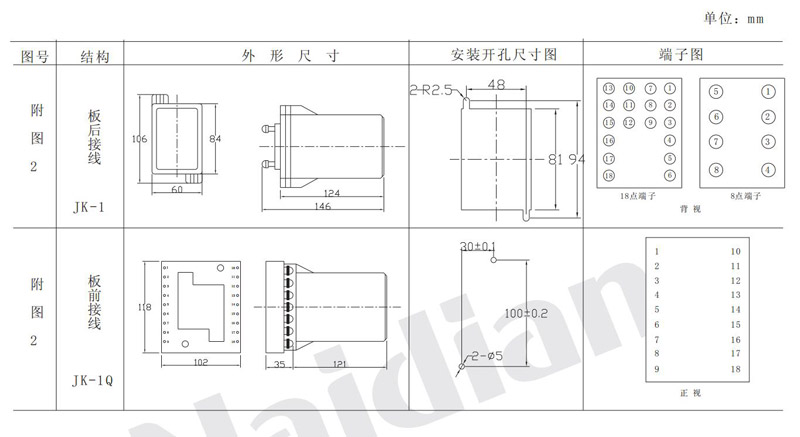

外形及开孔尺寸
本继电器采用JK-1壳体，外形尺寸，安装开孔图详见附图2.
