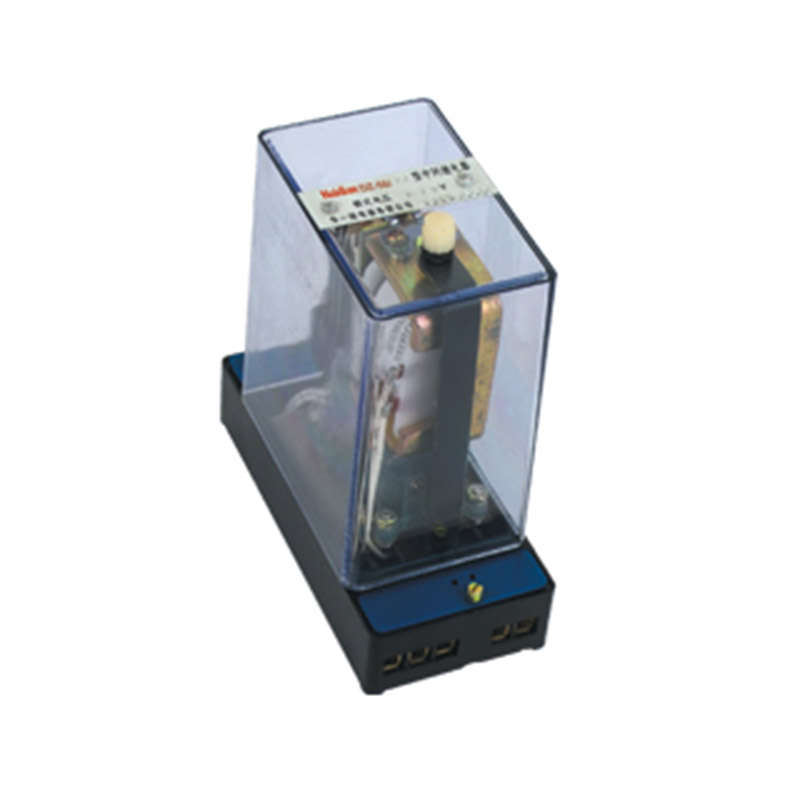

DZ-50 JY-16A系列中间继电器

主要技术参数

• 额定电压：

DZ-51,53型 直流：220V,110V,48V,24V,12V。
DZ-52,54型 交流：380V,220V,110V,48V,36V,24V,12V。
JY-16A型 直流： 220V,110V,48V,24V,12V。交流：380V,220V,110V,48V,36V,34V,12V。

• 接点形式：

DZ-51,52型：4动合（400），2动合2动断（220），4动断（040），2切换（002）。
DZ-53,54型：8动合（800），6动合2动断（620），4动合（400），4动合4动断（440）等。
JY16A型：4动合（400），2动合2动断（220），4动断（040），2动合2转换（202），2动断2转换（202），2转换（002）。

• 动作电压：交流继电器不大于85%额定电压；直流继电器不大于70%的额定电压。
• 动作时间：在额定电压下，动作时间不大于0.03S。
• 触点容量：在电压不超过250V，电流不超过5A，时间常数为5+0.75ms的直流有感负荷电路中，产品输出触点的断 开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5X10次。输出触点长期允许接通电流为5A.

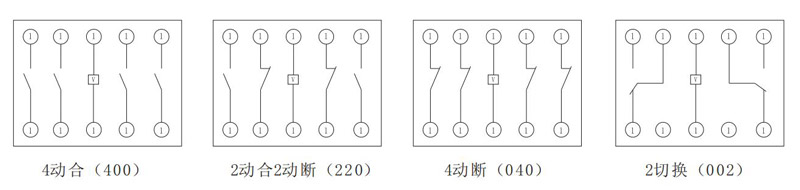

内部接线图

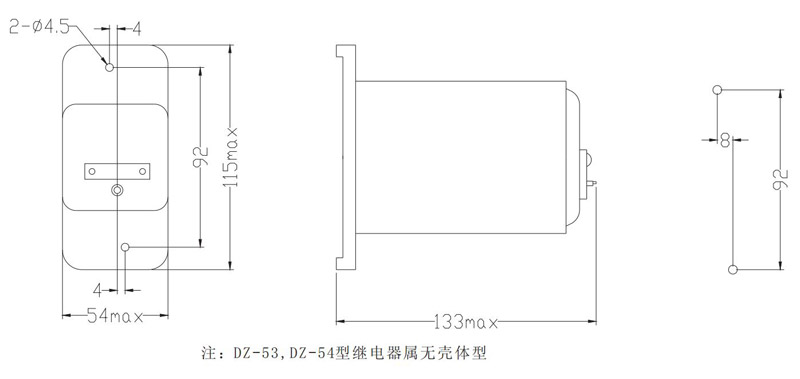

外形及开孔尺寸
