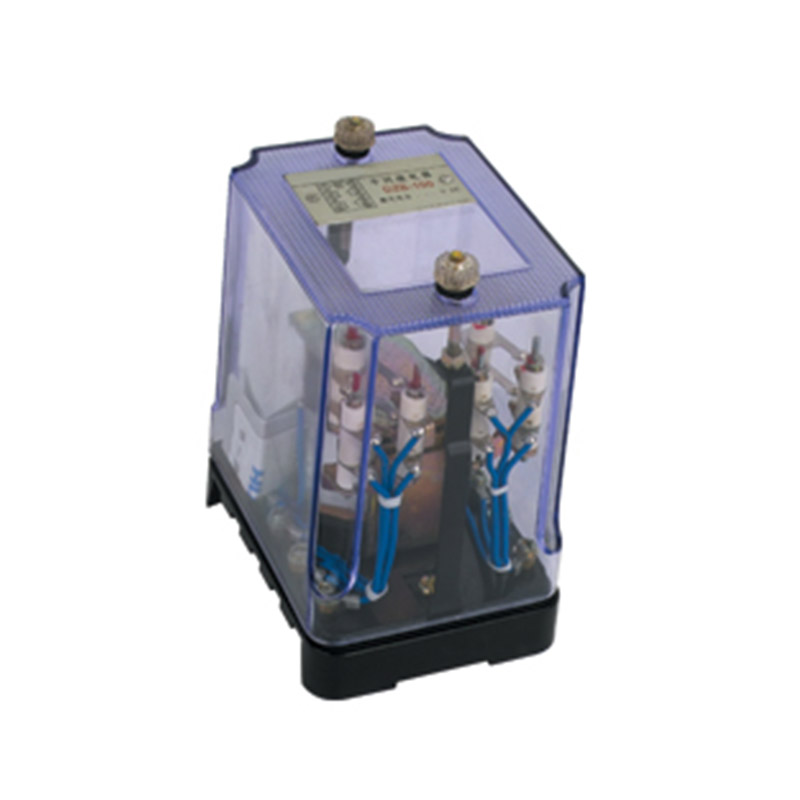

DZB-100系列带保持中间继电器

主要技术参数

• 动作值：动作电压为30-70% 额定值；动作电流不大于80%额定值。
• 返回值：不小于额定值的5%。
• 保持值：保持电流不大于80%；DZB-138保持电流不大于65%；保持电压不大于70%。
• 动作时间：在额定值下不大于45ms。
• 返回时间：当输入激励量由额定值降至零时，继电器的返回时间不大于60ms。
• 功率消耗：不大于7W。
• 触点容量：在电压不超过250V，电流不超过5A，时间常数为5+0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5x10次。输出触点长期允许接通电流为5A。
• 介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V（有效值）50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

继电器的参数见下表

注：DZB-138型⑦⑧端子为阻尼绕阻

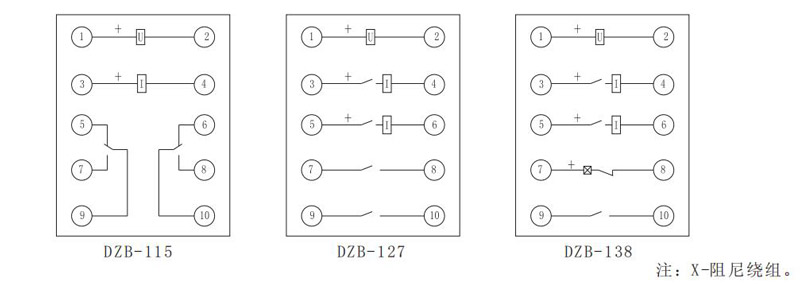

内部接线图

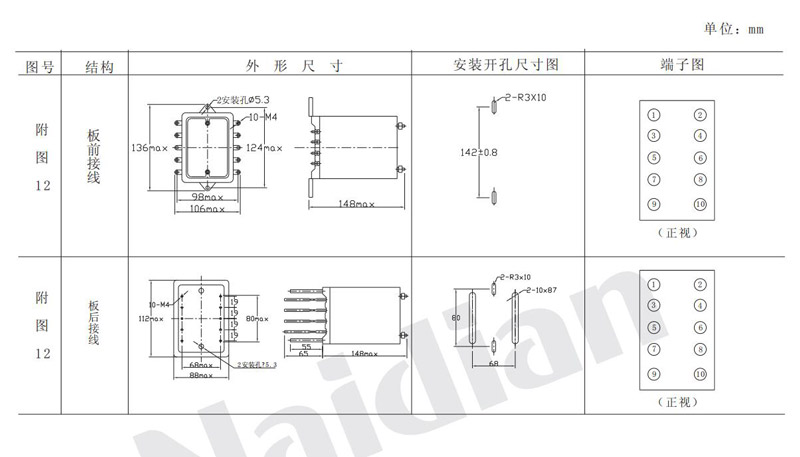

外形及开孔尺寸

本继电器采用凸出式固定接线，外形尺寸，安装开孔图详见以下附图12。
