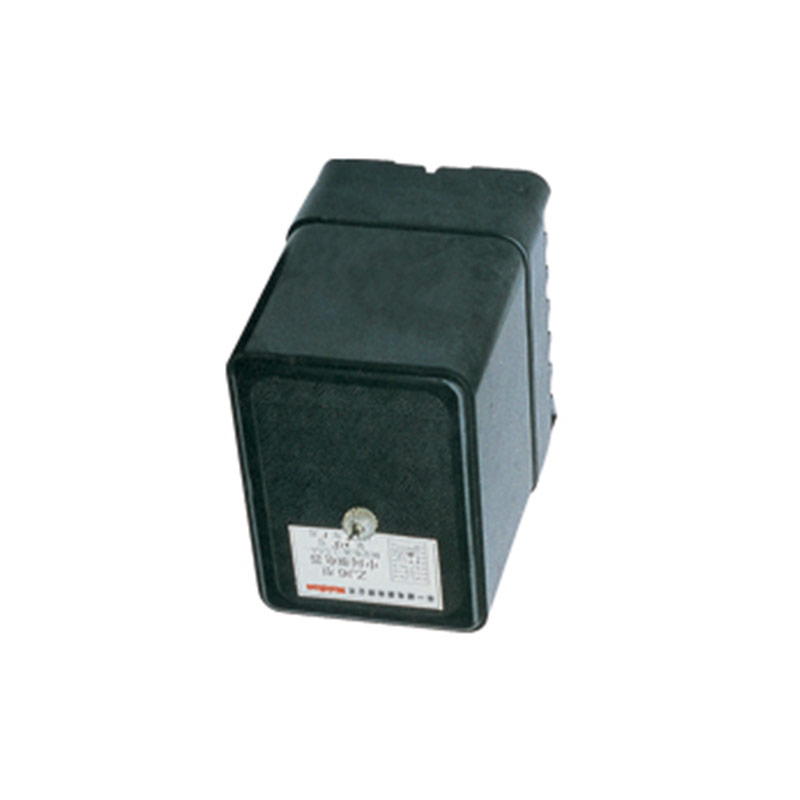

DZS-100系列延时中间继电器

额定电压：220、110、48、36、12VDC
动作电压：30%~70%Un
返回电压：≥5%Un
触点形式：二动合二动断、三动合一动断、四动合
触点容量：100W DC 、100VA AC
接线方式：板前、板后接线

主要技术数据

动作值：动作电压不大于30-70%额定值；保持电流不大于80%额定电流。
动作时间：不小于0.06s（DZS-145型除外）。
返回时间：DZS-145在额定电压下，通电时间不小于0.5s，然后切断电源，继电器的返回时间不小于0.8s；其它型继电器切断电源后立即返回。
触点容量：在电压不超过250V，电流不超过5A，时间常数为5+0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5x10次。输出触点长期允许接通电流为5A。
介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V（有效值）50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

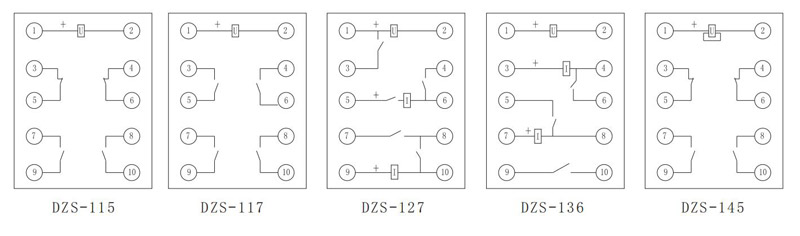

内部接线图 dzs 100xlyszjjdq 2

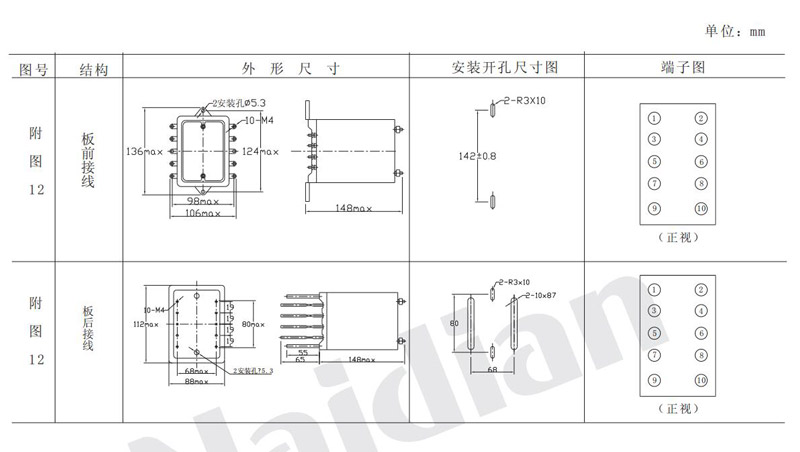

外形及开孔尺寸

本继电器采用凸出式固定接线，外形尺寸，安装开孔图详见附图12. dzs 100xlyszjjdq 3
