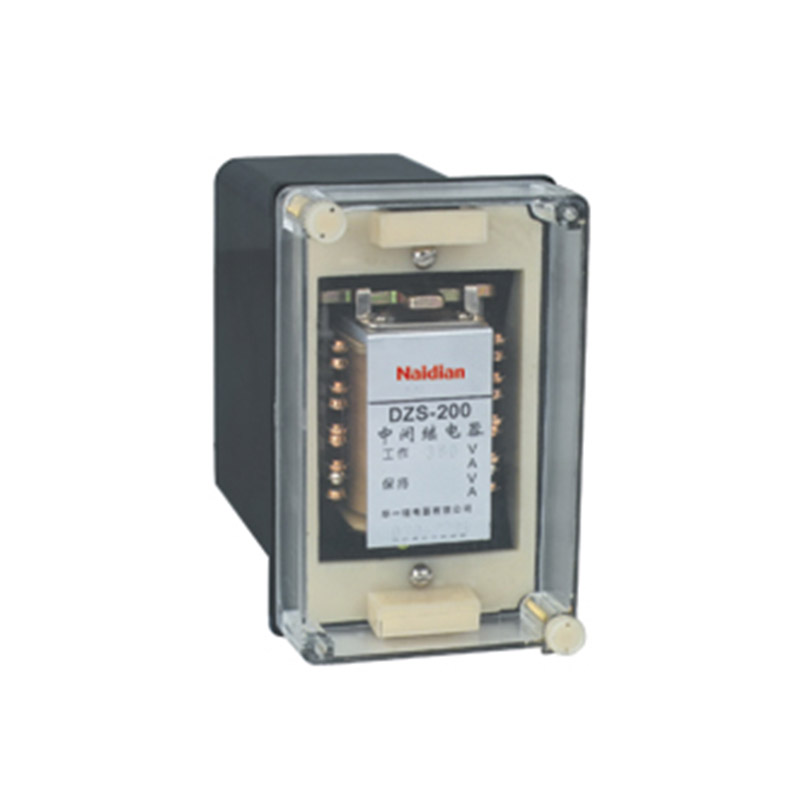

用途
本系列中间继电器用于各种保护和自动装置中,以增加保护和控制回路的触点数量和触点容量。

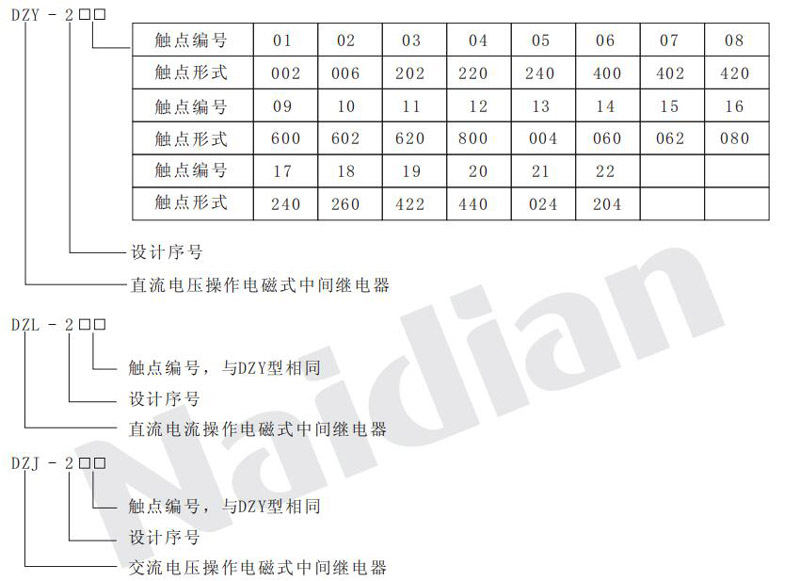

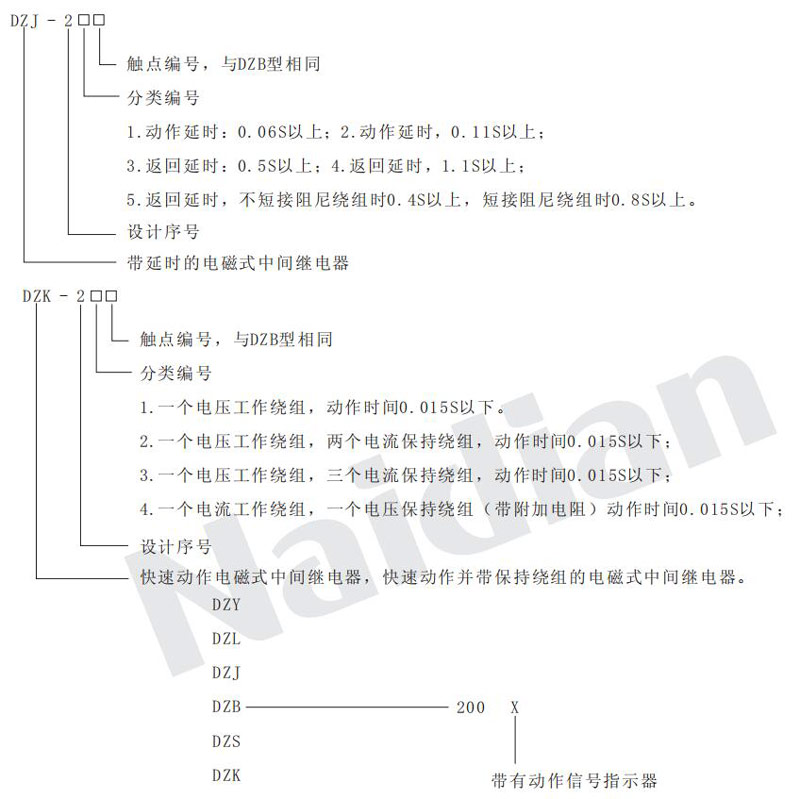

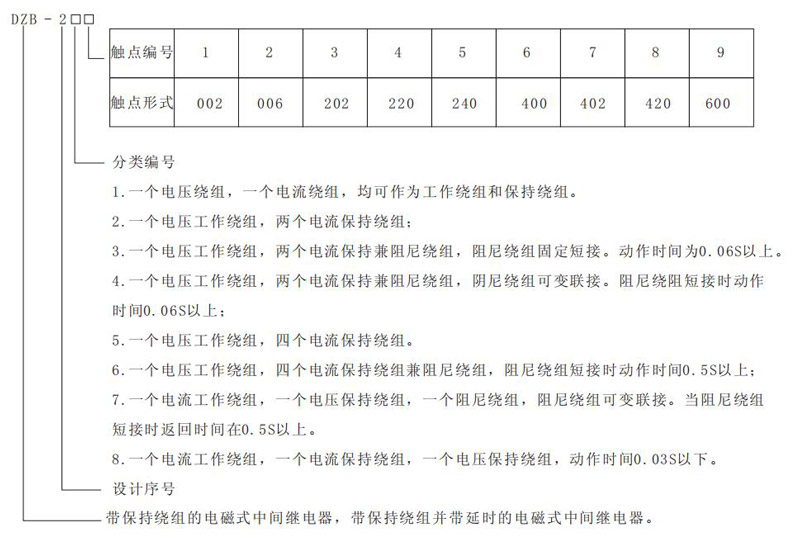

型号含义
注:本继电器结构采用:A11K,A11H,A11Q外形及安装开孔尺寸图详见288页附图3.
结构原理
1.本继电器为阀型电磁式继电器。线圈装在"U"形导磁体上,导磁体上面有一个活动的衔铁,导磁体两侧装有两排触 点弹开。在非动作状态下触点弹片将衔铁向上托起,使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用 力矩时,衔铁被吸向导磁体,同时衔铁压动触点弹片,使常闭触点断开常开触点闭合,完成继电器工作。当电磁力矩减小 到一定值时,由于触点弹片的反作用力矩,而使触点与衔铁返回到初始位置,准备下次工作。
2.本继电器的"U"形导磁体采用双铁心结构,即在两个边柱上均可装设线圈。对于DZY,DZL和DZJ型只装一个线圈,而 对于DZB,DZS,DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通 用一个导磁体。
3.根据继电保护的中间继电器常与信号继电器同时使用的情况 ,本继电器X型产品附有联动的动作信号指示与复归机 构,并有一对带机械保持的动合触点以接通远方信号,即完全可以将联动的信号继电器省掉,这对提高保持装置的可靠性, 简化接线,降低成本是有一定意义的。
技术数据
1.继电器的触点形式,绕组类型和额定数据
型号 |
触点形式 |
绕组类型 |
额定电压(V) |
额定电流(A) |
|
DZY- 201 DZJ- 201 |
DZY- 201X DZJ- 201X |
002 |
一个电压工作绕组 |
380
220
127
110
100
60
48
36
24
12 |
|
DZY- 202 DZJ- 202 |
DZY- 202X DZJ- 202X |
006 |
|||
DZY- 203 DZJ- 203 |
DZY- 203X DZJ- 203X |
202 |
|||
DZY- 204 DZJ- 204 |
DZY- 204X DZJ- 204X |
220 |
|||
DZY- 205 DZJ- 205 |
DZY- 205X DZJ- 205X |
240 |
|||
DZY- 206 DZJ- 206 |
DZY- 206X DZJ- 206X |
400 |
|||
DZY- 207 DZJ- 207 |
DZY- 207X DZJ- 207X |
402 |
|||
DZY- 208 DZJ- 208 |
DZY- 208X DZJ- 208X |
420 |
|||
DZY- 209 DZJ- 209 |
DZY- 209X DZJ- 209X |
600 |
|||
DZY- 210 DZJ- 210 |
DZY- 210X DZJ- 210X |
602 |
|||
DZY- 211 DZJ- 211 |
DZY- 211X DZJ- 211X |
620 |
|||
DZY- 212 DZJ- 212 |
DZY- 212X DZJ- 212X |
800 |
|||
DZY- 213 DZJ- 213 |
DZY- 213X DZJ- 213X |
004 |
|||
DZY- 214 DZJ- 214 |
DZY- 214X DZJ- 214X |
060 |
|||
DZY- 215 DZJ- 215 |
DZY- 215X DZJ- 215X |
062 |
|||
DZY- 216 DZJ- 216 |
DZY- 216X DZJ- 216X |
080 |
|||
DZY- 217 DZJ- 217 |
DZY- 217X DZJ- 217X |
240 |
|||
DZY- 218 DZJ- 218 |
DZY- 218X DZJ- 218X |
260 |
|||
DZY- 219 DZJ- 219 |
DZY- 219X DZJ- 219X |
422 |
|||
DZY- 220 DZJ- 220 |
DZY- 220X DZJ- 220X |
440 |
|||
DZY- 221 DZJ- 221 |
DZY- 221X DZJ- 221X |
024 |
|||
DZY- 222 DZJ- 222 |
DZY- 222X DZJ- 222X |
204 |
型 号 |
触点形式 |
绕组类型 |
额定电压(V |
) 额定电流(V) |
DZL- 201 DZL- 201 X |
002 |
一个电流工作绕组 |
|
0.25
0.5
1
2
4
8 |
DZL- 202 DZL- 202 X |
006 |
|||
DZL- 203 DZL- 203 X |
202 |
|||
DZL- 204 DZL- 204 X |
220 |
|||
DZL- 205 DZL- 205 X |
240 |
|||
DZL- 206 DZL- 206 X |
400 |
|||
DZL- 207 DZL- 207 X |
402 |
|||
DZL- 208 DZL- 208 X |
420 |
|||
DZL- 209 DZL- 209 X |
600 |
|||
DZL- 210 DZL- 210 X |
602 |
|||
DZL- 211 DZL- 211 X |
620 |
|||
DZL- 212 DZL- 212 X |
800 |
|||
DZL- 213 DZL- 213 X |
004 |
|||
DZL- 214 DZL- 214 X |
060 |
|||
DZL- 215 DZL- 215 X |
062 |
|||
DZL- 216 DZL- 216 X |
080 |
|||
DZL- 217 DZL- 217 X |
242 |
|||
DZL- 218 DZL- 218 X |
260 |
|||
DZL- 219 DZL- 219 X |
422 |
|||
DZL- 220 DZL- 220 X |
440 |
|||
DZL- 221 DZL- 221 X |
024 |
|||
DZL- 222 DZL- 222 X |
204 |
|||
DZB- 213 DZB- 213 X |
202 |
一个电压绕组, 一个绕组, 均可作为工作绕组或保持绕组 |
12 24 48 110 220 |
|
DZB- 214 DZB- 214 X |
220 |
|||
DZB- 217 DZB- 217 X |
402 |
|||
DZB- 226 DZB- 226 X |
400 |
一个电压工作绕组, 两个电流工作绕组 |
||
DZB- 228 DZB- 228 X |
420 |
|||
DZB- 233 DZB- 233 X |
202 |
一个电压工作绕组,两个电流保持兼阻尼绕组 |
||
DZB- 243 DZB- 243 X |
202 |
|||
DZB- 257 DZB- 257 X |
402 |
一个电压工作绕组,四个电流保持绕组 |
||
DZB- 259 DZB- 259 X |
600 |
|||
DZB- 262 DZB- 262 X |
006 |
一个电压工作绕组, 四个电流保持兼阻尼绕组 |
||
DZB- 278 DZB- 278 X |
420 |
一个电流工作绕组, 一个电压保持绕阻, 一个阻尼绕组 |
110 |
|
DZB- 284 DZB- 284 X |
220 |
一个电压工作绕组, 四个电流保持绕组 |
24 48 110 220 |
|
DZS- 213 DZS- 213 X |
202 |
一个电压工作绕组 |
||
DZS- 216 DZS- 216 X |
400 |
|||
DZS- 229 DZS- 229 X |
600 |
|||
DZS- 233 DZS- 233 X |
202 |
|||
DZS- 236 DZS- 236 X |
400 |
|||
DZS- 248 DZS- 248 X |
420 |
|||
DZS- 249 DZS- 249 X |
600 |
|||
DZS- 254 DZS- 254 X |
220 |
一个电压工作绕组, 一个阻尼绕组 |
型 号 |
触点形式 |
绕组类型 |
额定电压(V) |
额定电流(V) |
DZK- 211 DZK- 211 X |
002 |
一个电压工作绕组 |
24 48 110 220 |
0.25 0.5 1,2 4,8 |
DZK- 214 DZK- 214 X |
220 |
|||
DZK- 216 DZK- 216 X |
400 |
|||
DZK- 226 DZK- 226 X |
400 |
一个电压工作绕组, 两个电流保持绕组 |
||
DZK- 236 DZK- 236 X |
400 |
一个电压工作绕组, 三个电流保持绕组 |
||
DZK- 244 DZK- 244 X |
220 |
一个电流工作绕组, 一个电压保持绕组 |
注:X型除上述主触点外还有一付动合带机械保持的信号触点。
2.动作值,保持值
2.1动作电压与保持电压不大于70%额定电压,DZJ-200动作电压不大于80%额定电压;动作电压不小于30%额定电压, DZK-200及DZB-243不小于50%额定电压。
2.2动作电压与保持电流不大于80%额定电流。
3.返回值:不小于5%额定值,DZB-200及DZS-200不小于3%额定值。
4.动作时间,返回时间
型 号 |
动作时间(S) |
返回时间(S) |
||
一般 |
短接阻尼绕组 |
一般 |
短接阻尼绕组 |
|
DZY- 200 DZY- 200 X |
0 . 045 以下 |
|
0 . 06 以下 |
|
DZJ- 200 DZJ- 200 X |
|
|
||
DZL- 200 DZL- 200 X |
|
|
||
DZB- 210 DZB- 210 X |
|
|
||
DZB- 220 DZB- 220 X |
|
|
||
DZB- 230 DZB- 230 X |
|
0 . 06 以上 |
|
|
DZB- 240 DZB- 240 X |
0 . 045 以下 |
0 . 06 以上 |
|
|
DZB- 250 DZB- 250 X |
|
0 . 06 以下 |
|
|
DZB- 260 DZB- 260 X |
|
|
|
|
DZB- 270 DZB- 270 X |
|
|
0 . 5以上 |
|
DZB- 284 DZB- 284 X |
0 . 03 以下 |
|
|
|
DZS- 210 DZS- 210 X |
0 . 06 以上 |
|
|
|
DZS- 220 DZS- 220 X |
0 . 11 以上 |
|
|
|
DZS- 230 DZS- 230 X |
|
|
0 . 5以上 |
|
DZS- 240 DZS- 240 X |
|
|
1 . 1以上 |
|
DZS- 250 DZS- 250 X |
|
|
0 . 4 以上 |
0 . 8 以上 |
DZK- 210 DZK- 210 X |
0 . 015以下 |
|
|
|
DZK- 220 DZK- 220 X |
|
|
|
|
DZK- 230 DZK- 230 X |
||||
DZK- 240 DZK- 240 X |
5.功率消耗
型 号 |
功率消耗 |
付注 |
|
电压回路 |
电流回路 |
||
DZY- 200 DZY- 200 X |
5 W |
|
|
DZJ- 200 DZJ- 200 X |
5 VA |
|
|
DZL- 200 DZL- 200 X |
|
5 W |
|
DZB- 200 DZB- 200 X |
5 W |
2 . 5 W |
电流动作规格5 W |
DZS- 200 DZS- 200 X |
5 W |
|
|
DZK- 200 DZK- 200 X |
8 W |
2 . 5 W |
包括外附电阻 |
6.热稳定性(环境温度40℃时):
6.1电压绕组长期耐受110%额定电压温升不大于65℃。
6.2电流绕组能受三倍额定电流,历时5s。
7.触点容量
负荷性质 |
主触点 |
信号触点 |
250V以下直流有感电路(T=5X10-3) |
50W |
30W |
250V以下交流电路 |
250VA |
100VA |
长期允许通过电流 |
5A |
3A |
8.耐湿热性能
最高温度为+40℃,按交变湿热试验程序及方法,试验2周(48h)后,用开路电压为500V的测试仪器测定,继电器各导电 电路连在一起对外露的非带电金属部分及外壳之间,以及线圈电路对触点电路之间的绝缘电阻不小于4MΩ。
9.绝缘强度
继电器电路与非导电金属部分和外壳及在电气上无联系的各电路之间能耐交流50Hz,电压2kV,历时1min。继电器线圈的 绕组间能耐受交流50Hz电压1kV历时1分钟试验。
10.寿命
电寿命后仍能满足4.2-4.4条的要求。机械寿命后经过调整仍能满足4.2-4.4条的要求。
型 号 |
电寿命 |
机构寿命 |
备 注 |
DZY-200 DZY-200X |
10万次 |
300万次 |
每10万次后应对接触片的超行程的间隙进行调整 |
DZJ- 200 DZJ-200X |
|||
DZL- 200 DZL-200X |
|||
DZB- 200 DZB-200X |
1000次 |
|
|
DZS- 200 DZS-200X |
|||
DZK- 200 DZK-200X |
11.线圈电阻值

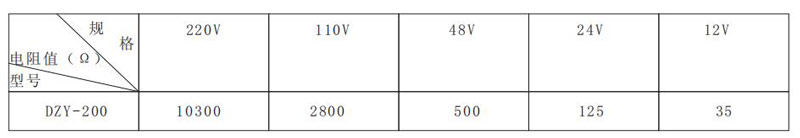

11.1DZY-200直流中间继电器

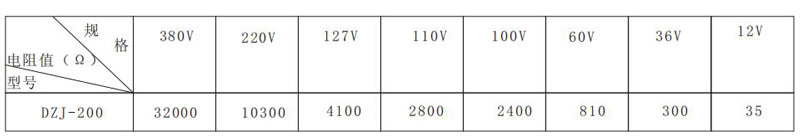

11.2DZJ-200交流中间继电器(见表7)
注:阻值为断开整流桥的电阻值

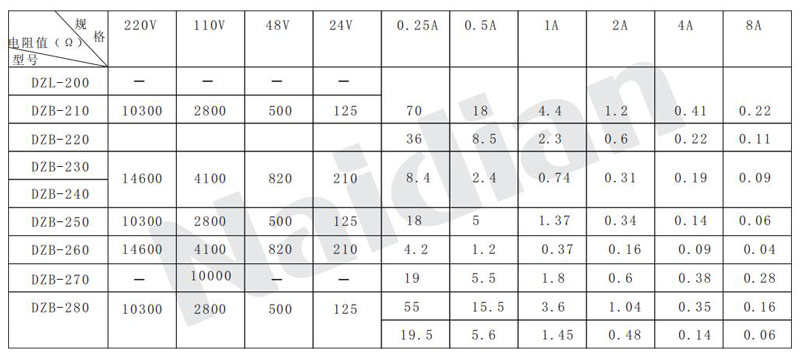

11.3DZB-200带保持的中间继电器(见表8)

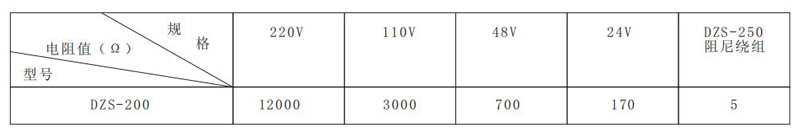

11.4DZS-200快速中间继电器(见表9)

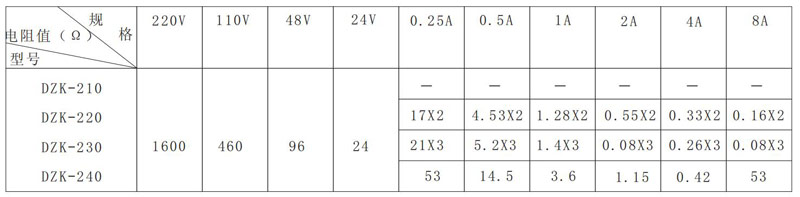

11.5DZK-200延时中间继电器(见表10,11)
规格 |
220V |
110V |
48V |
24V |
附加电阻Ω |
5100 |
1200 |
220 |
56 |

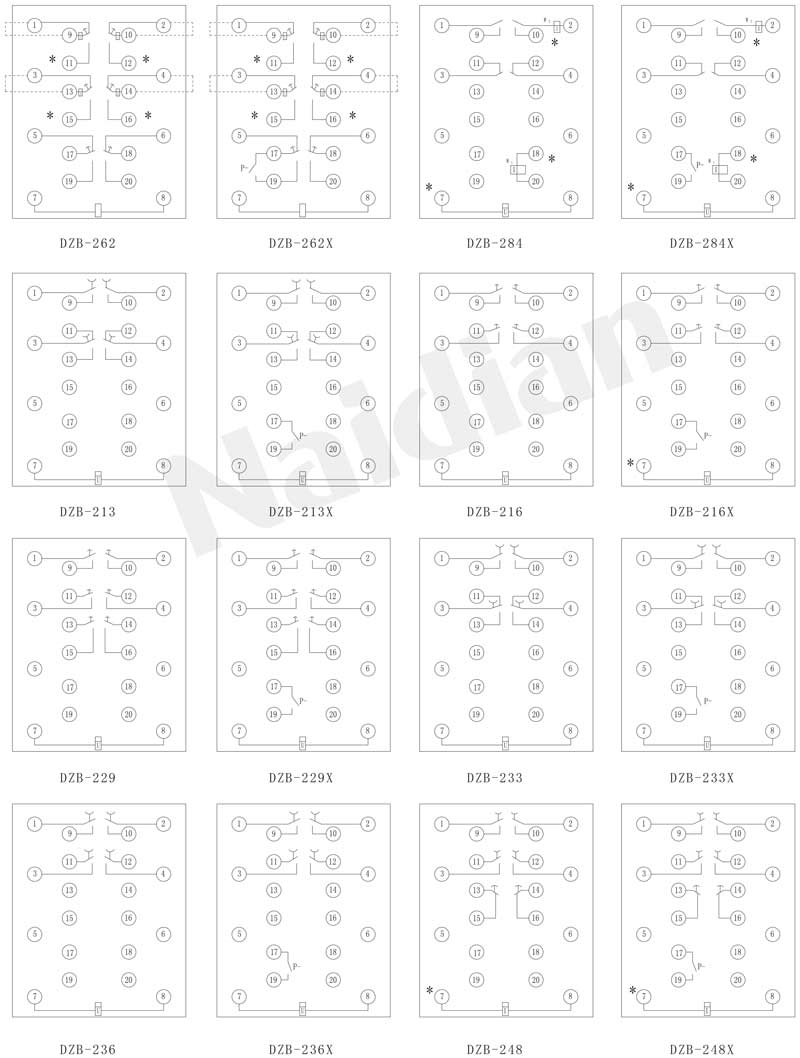

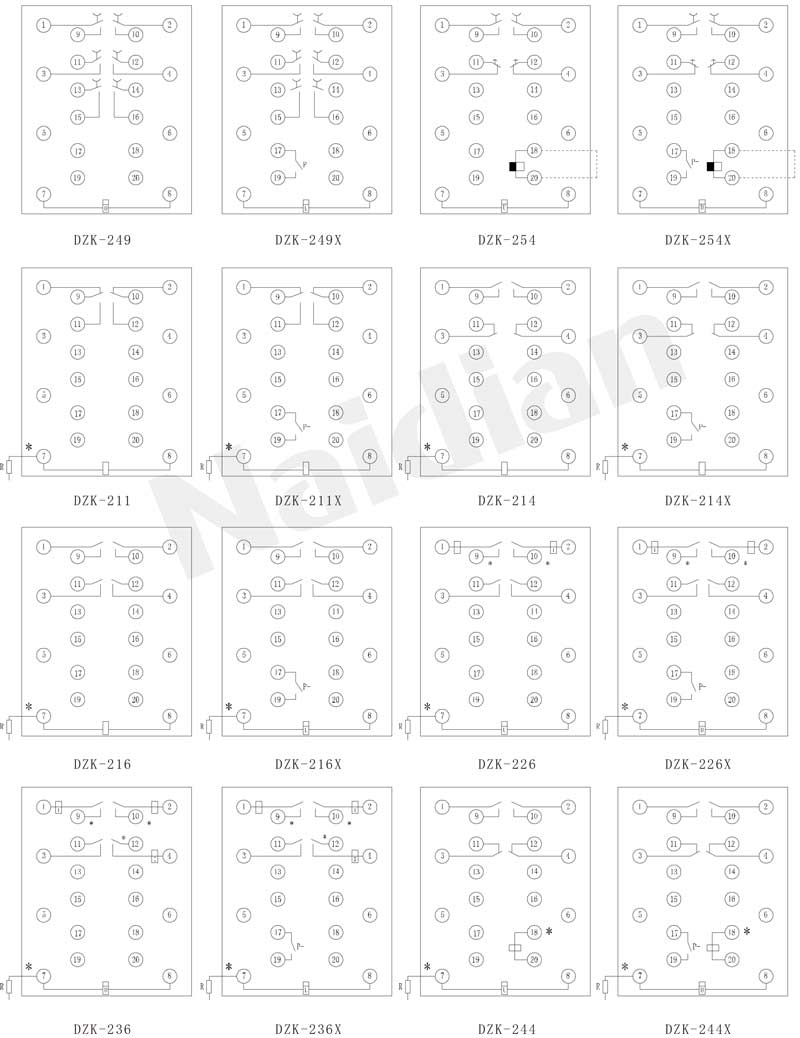

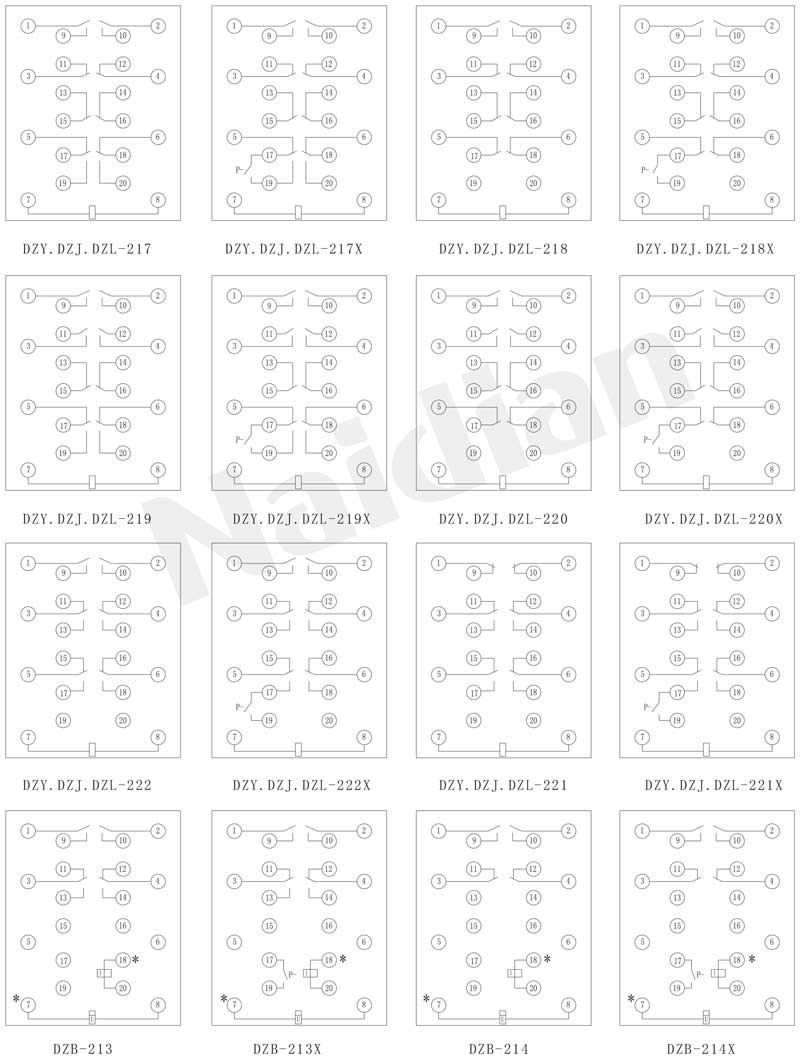

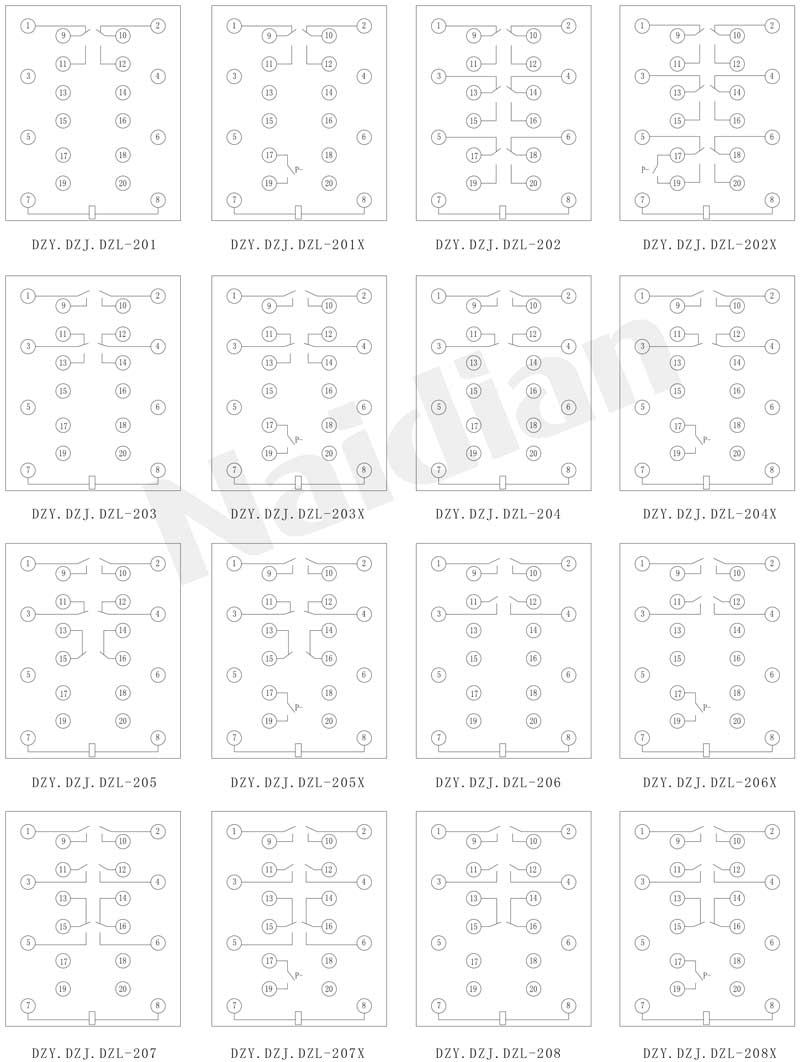

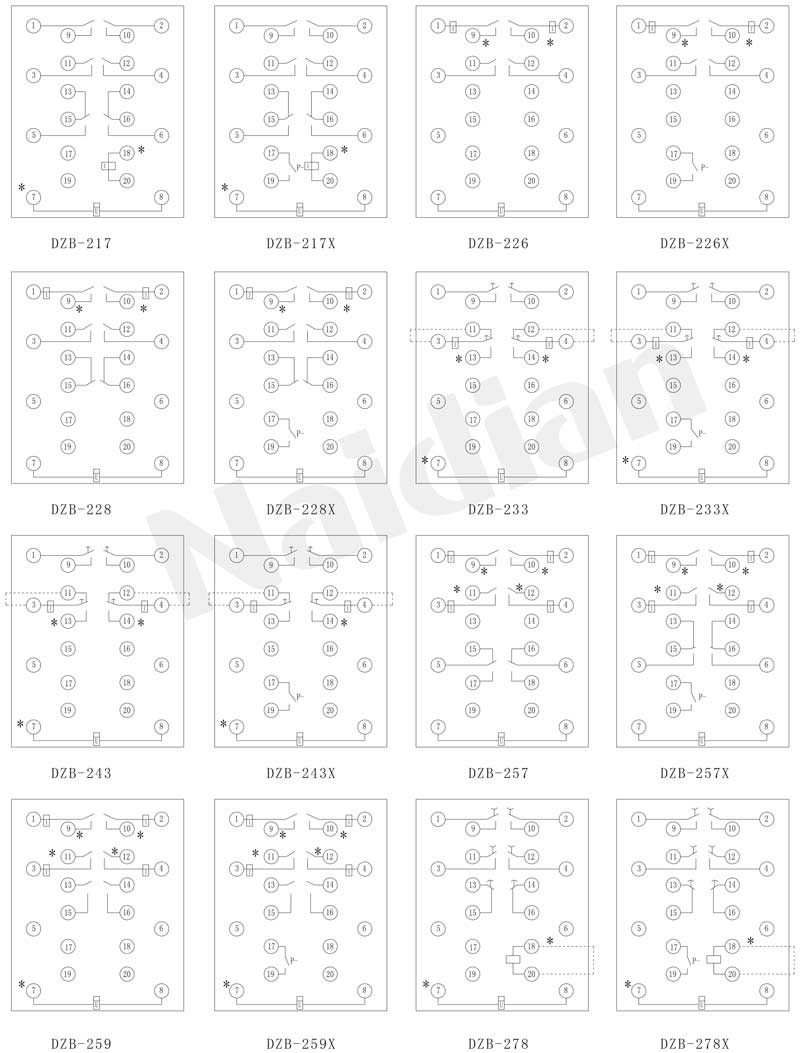

12.继电器的内部接线如图所示
