JZ(JZ-7 NJZ)系列静态中间继电器

技术条件

1:环境温度：20℃±2℃
相对湿度：45%-74%
大气压力：80Kpa-106Kpa
存储和运输过程中的极限温度：-25℃-75℃
使用地点的海拔高度：不高于2500米
使用环境的周围介质无爆炸危险品，不含有腐蚀性气体；所含导电尘埃的浓度不应使绝缘水平降低到允许值以下。

2.正常使用条件
环境温度：-25℃-+40℃
环境相对湿度：不大于90%
大气压力：80Kpa-110Kpa

3.继电器额定值
额定电压值：48V，110V,220V,AC,DC,380VAC

4.触点容量  在电压不大于250V，功率因数COSφ为1.0的交流电路中，可分断10A.
直流：普通型：接通DC220V,10A;断开DC220V.t=5mS,50W负载
           B型：接通DC220V.10A；断开DC250V，t=5mS,500W大容量触点，极限容量为1500W。

5.保持值  0.7-1.2倍额定电压    JZ-系列快速中间继电器动作时间和返回时间不大于15mS.

6. 功耗  在额定电压下不大于6W

7. 绝缘电阻 用1000V摇表测量各引出端子对外壳锁紧螺钉之间绝缘电阻不小于10MΩ。

8.绝缘电压  各引出端子对外壳锁紧螺钉能承受工频2000V，同组触点之间能承受工频1000V，历时一分钟试验，无击穿。

9. 电寿命  A型：DC250V回路，切断电流t=5mS,50W,10000次以上
                B型：DC250V回路，切断电流t=5mS,500W,10000次以上,1500W,1000次。

10.机械寿命   触点无符合300万次以上。

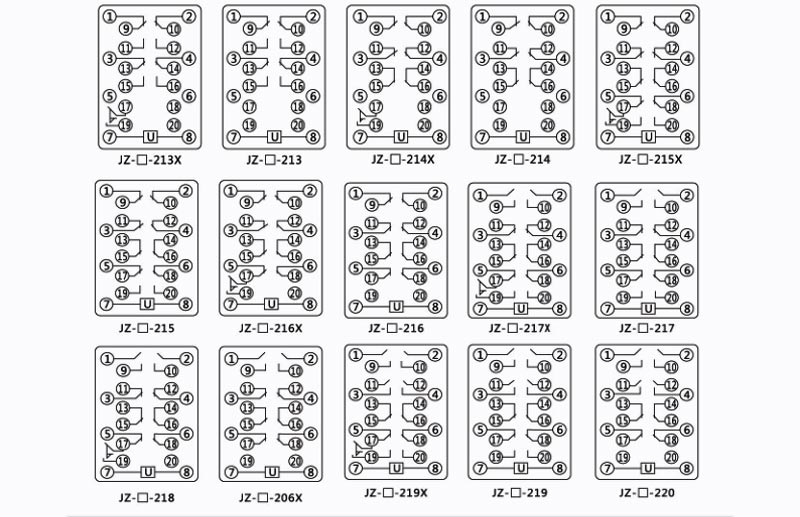

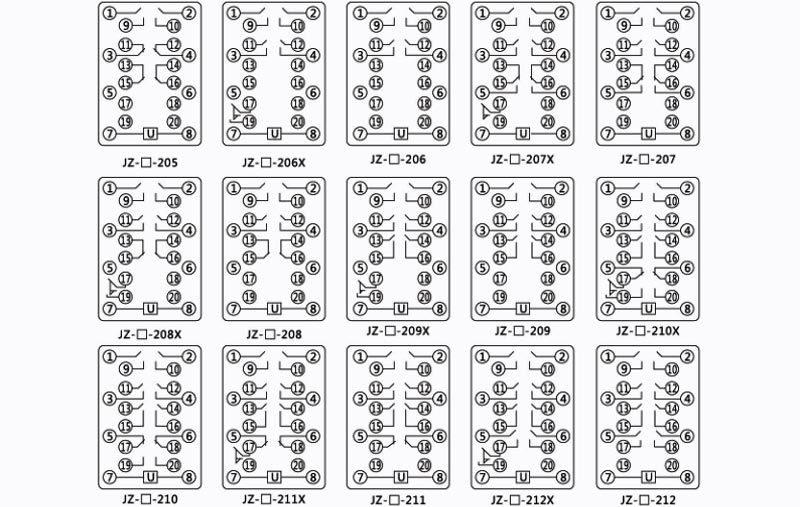

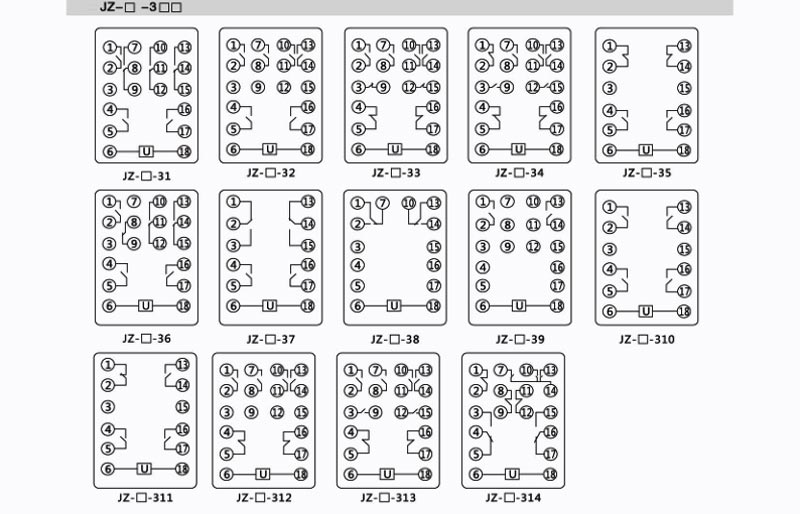

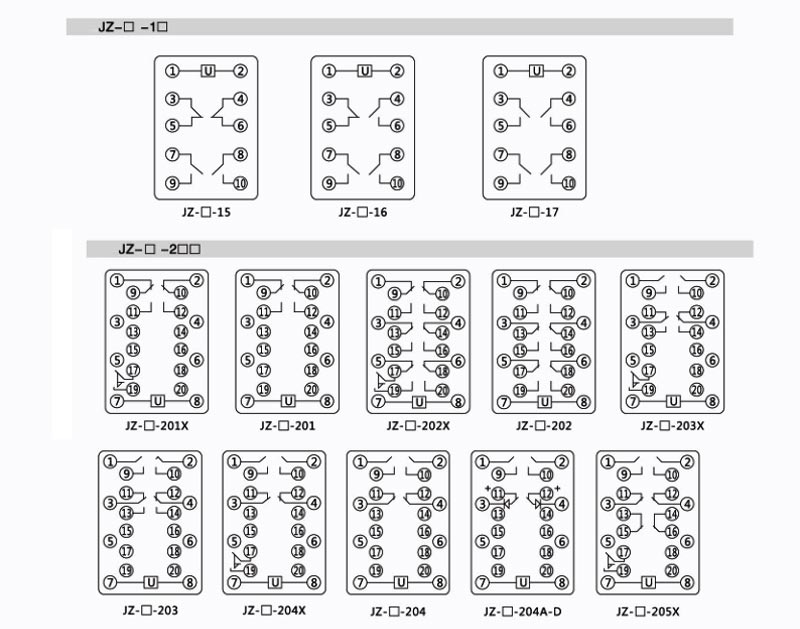

内部接线图和外引线接线图(正视图)
