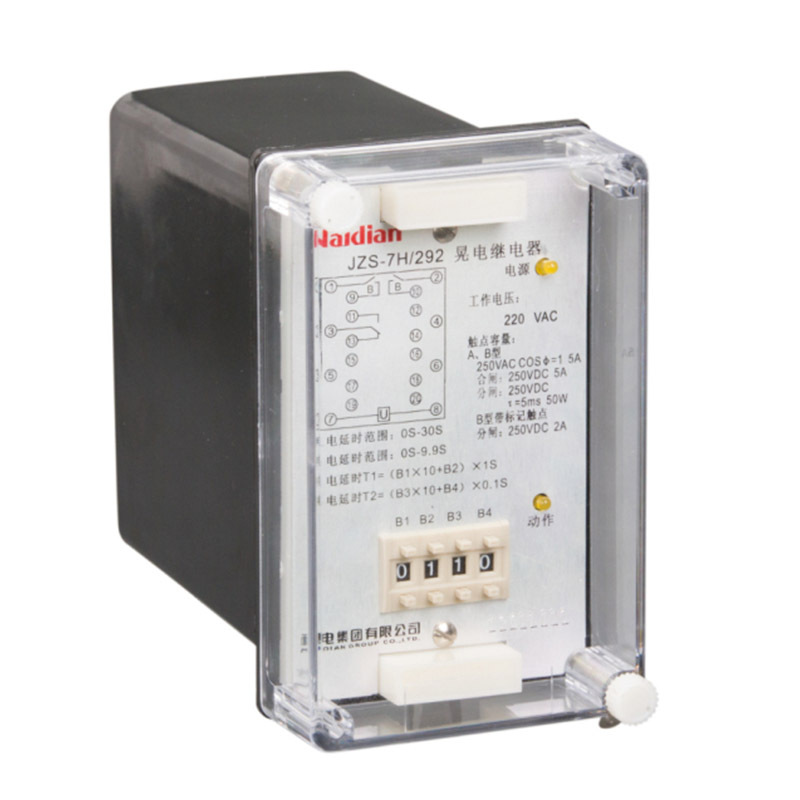

JZS-7H系列晃电继电器

使用环境

1:环境温度：20℃±2℃
相对湿度：45%-75%
大气压力：80Kpa-106Kpa
存储和运输过程中的极限温度：-25℃-75℃
使用地点的海拔高度：不高于2500米
使用环境的周围介质无爆炸危险品，不含有腐蚀性气体；所含导电尘埃的浓度不应使绝缘水平降低到允许值以下。

2.正常使用条件
环境温度：-25℃-+40℃
环境相对湿度：不大于90%
大气压力：80Kpa-110Kpa

3.继电器额定值
额定电压值：48V，110V,220V,AC,DC

4.触点容量：A型触点：AC250V，COSφ=1.0  5A  DC250V接通5A， t=5mS,50W
                    B型触点：AC250V，COSφ=1.0  5A  DC250V接通5A， t=5mS,500W

5. 功耗  在额定电压下不大于5W

6. 绝缘电阻 用1000V摇表测量各引出端子对外壳锁紧螺钉之间绝缘电阻不小于10MΩ。

7.绝缘耐压

内部接线图
