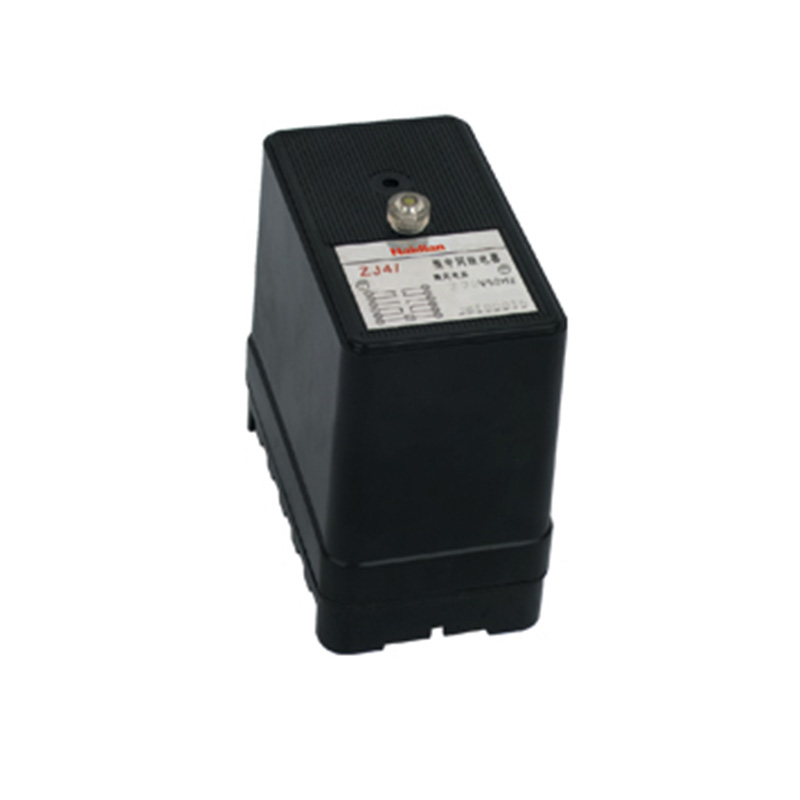

ZJ4型中间继电器

主要技术数据

额定电压：AC220V,127V,100V。
动作值：不大于70%。
返回值：不小于55。
功率消耗：不大于6VA。
触点容量 ：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断 开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5X10次。输出触点长期允许接通电流为5A。
介质强度：产品各导电端子连在一起，对外露的非带电金属部分和外壳之间，能承受2000V（有效值）50Hz的交流 电压历时1分钟试验而无绝缘击穿或闪络现象。

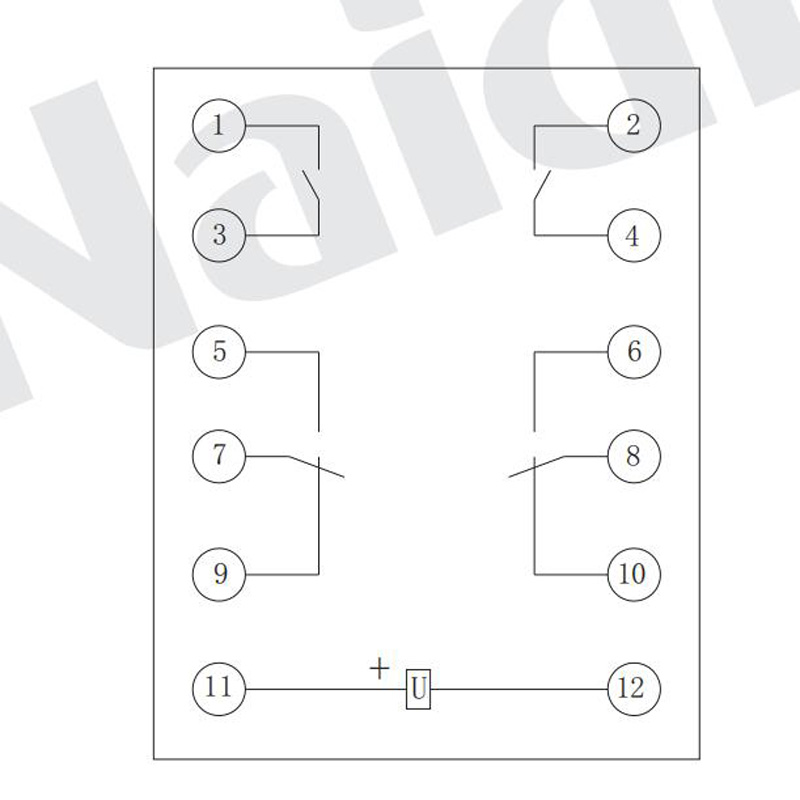

内部接线图

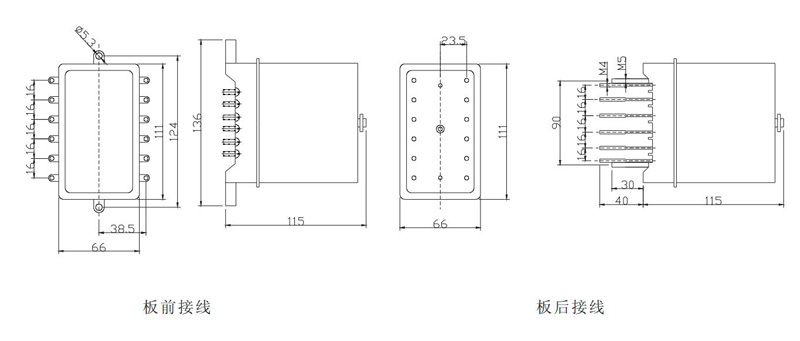

外形及开孔尺寸
