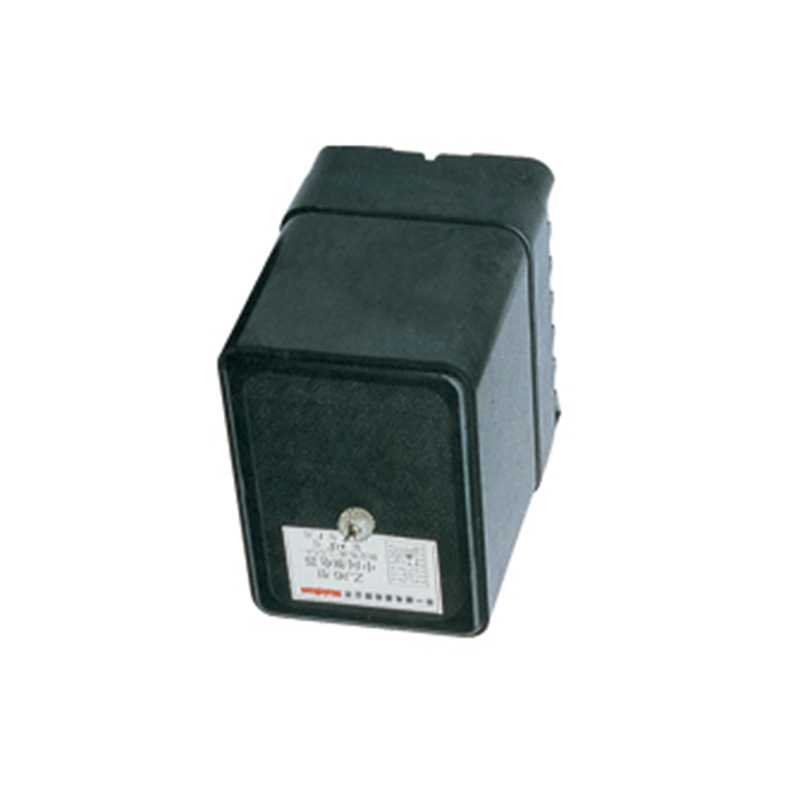

ZJ5 ZJ6型中间继电器

主要技术数据

额定动作电流：2.5A,5A。
长期工作电流：10A。
动作时间：不大于0.05S。
功率消耗：不大于6VA。
接点形式：ZJ5四常开，ZJ6一切换一强力切换。
如被控电路系由变流器供电，且当电流为3.5A时，其阻抗不大于4.5Ω，强力切换接点在电流到150A的情况下，能 分流断开跳闸线圈。为消除当常闭接点没有闭合好时可能引起开关误动作，强力切换接点采用图1接法。
一般接点容量：当交流电流小于2.5A和电压低于220V时能断开450VA；当交流电流小于15A和电压小于220V时能接通 1000VA。长期接通电流为5A。

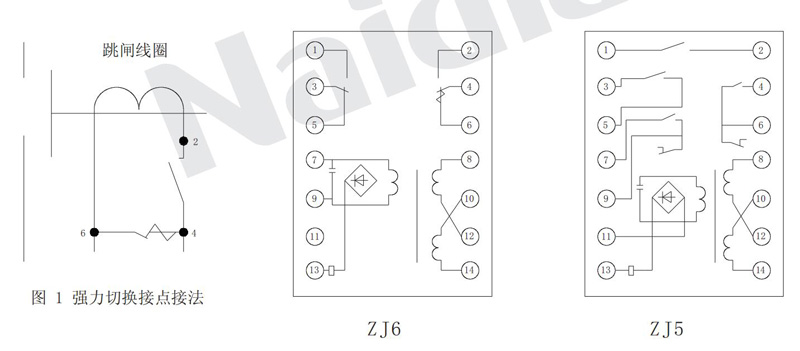

内部接线图

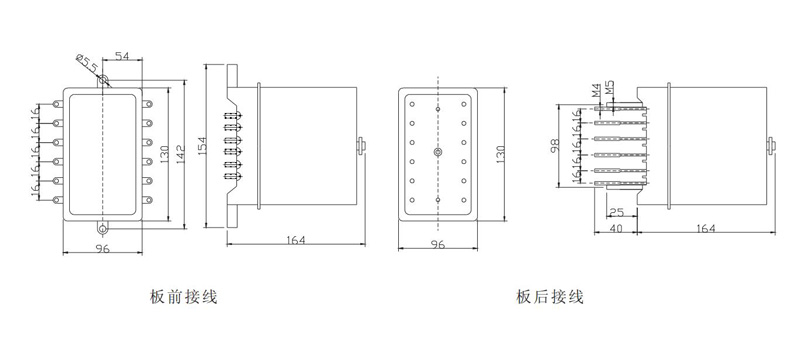

安装及开孔尺寸
