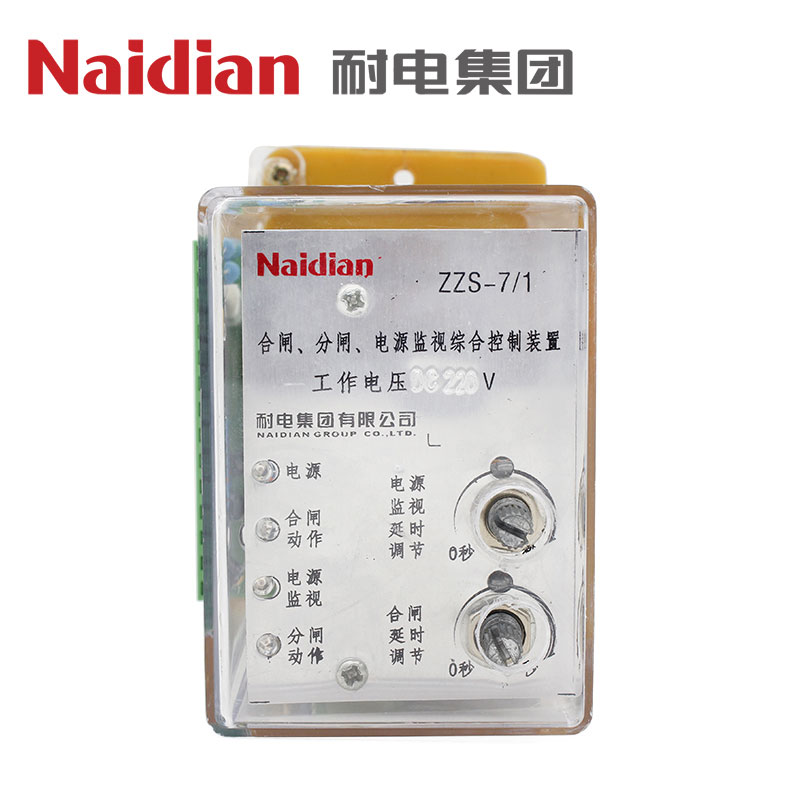

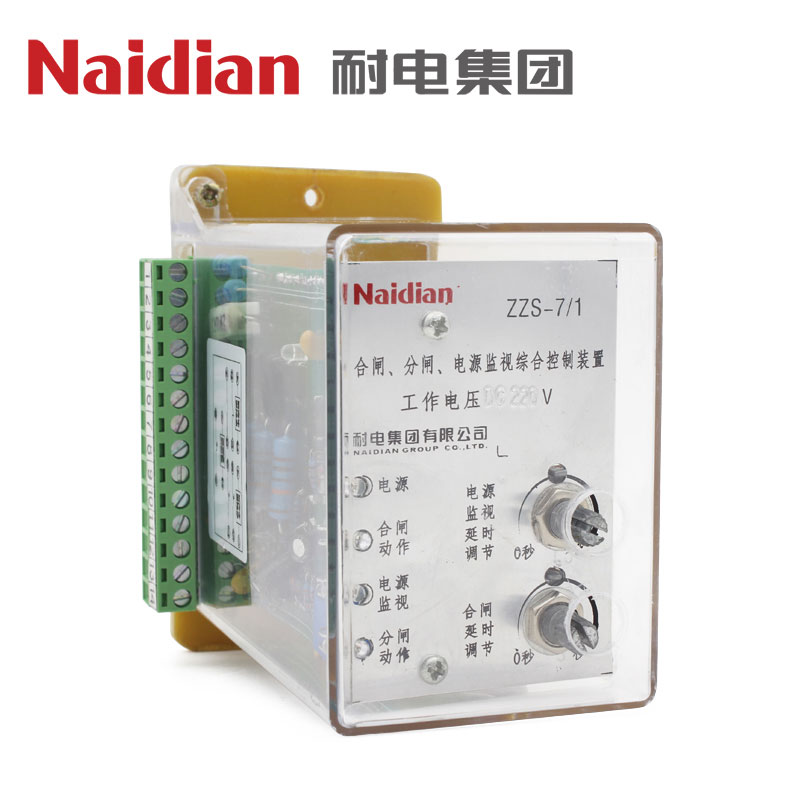

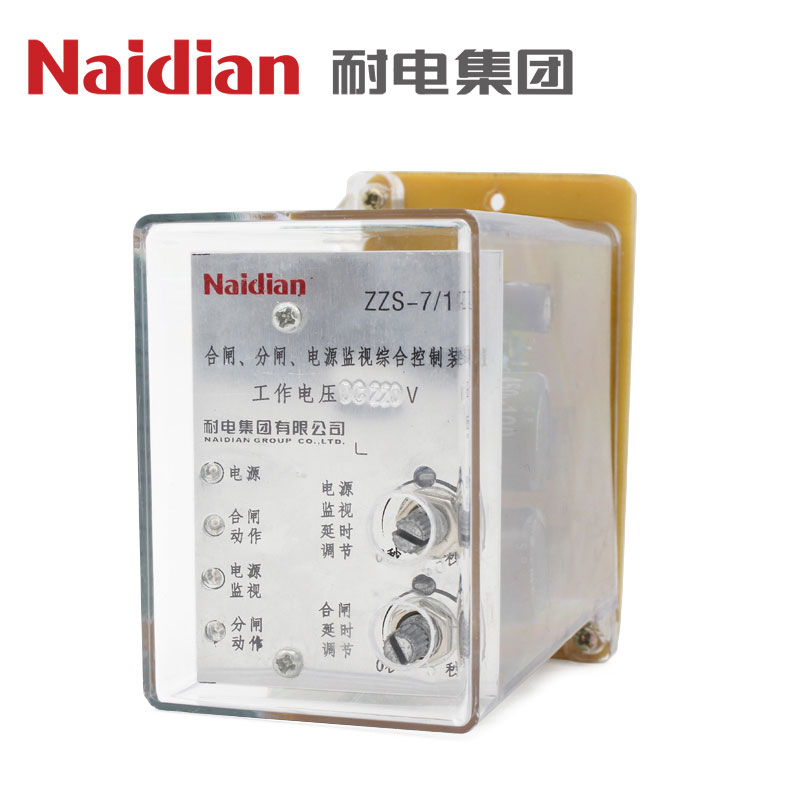

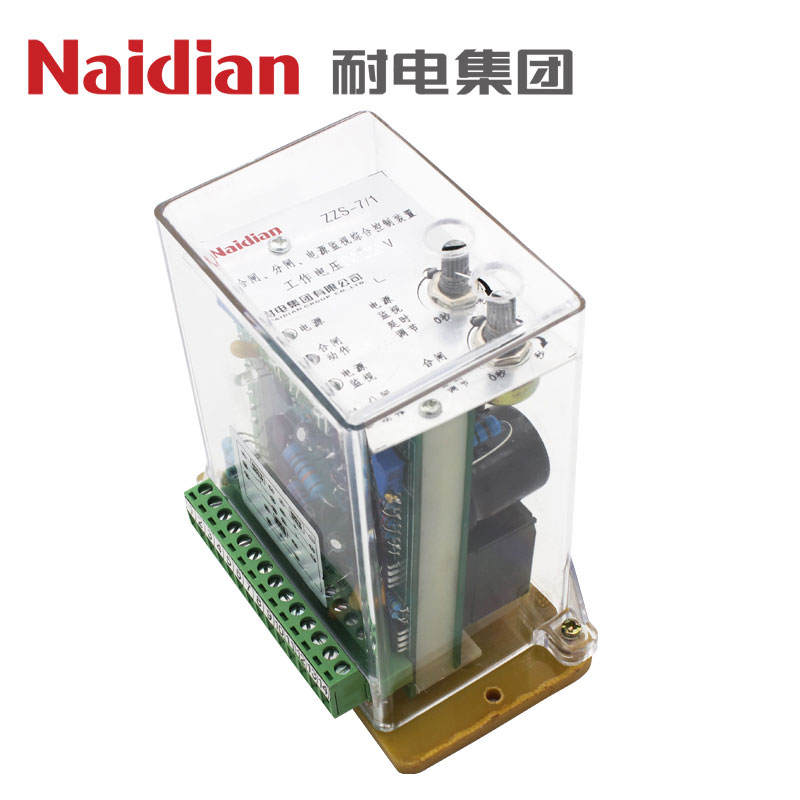

ZZS-7 系列分闸，合闸，电源监视综合控制装置

应用范围

ZZS-7 系列分闸，合闸，电源监视综合控制装置用于直流或交流操作的各种自动控制线路中，可以直接控制分合闸回路，监视控制电源，并方便调节合闸延时，电源监视断电延时。

产品概述

本产品是替代合闸继电器，分闸继电器，电源监视继电器的综合控制装置，具有下列特点：
a)体积小，功能强，非常适合安装于小型抽屉式，和其他需要使用继电器的场所
b)出口控制中间采用进口高性能密封继电器，防潮，防尘，不断线，可靠性高，而且有电源指示及动作指示，电气寿命长，机械寿命长。

主要技术参数

1.额定直流电压:：24,48V，110V,220V.380VDC/AC

2.触点容量：直流250V以下r=5ms的感性负载50W，允许电流5A

3.出口中间动作延时不大于15MS，返回延时分闸回路不大于15ms，其他回路15MS-2S可调

4.返回值：返回电压不大于5%额定值

5.最大功耗：直流型不大于3W.

6.电气寿命：触点在额定负荷下不少于10000次

内部接线图
